Mikä on rengaspääyksikkö ja miten se toimii nykyaikaisessa virranjakelussa

A Ring-pääyksikkö (RMU)sillä on kriittinen rooli nykyaikaisissa keskijännitesähkönjakelujärjestelmissä, erityisesti kaupunkiverkoissa, teollisuuslaitoksissa ja uusiutuvan energian infrastruktuurissa. Tämä perusteellinen opas selittää, mikä Ring-pääyksikkö on, miten se toimii, sen sisäiset komponentit, tärkeimmät tyypit, sovellukset, edut ja kuinka valita oikea RMU projektiisi.

Sisällysluettelo

1. Ringin pääyksiköiden esittely
2. Kuinka rengaspääyksikkö toimii?
3. Renkaan pääyksikön tärkeimmät osat
4. Renkaan pääyksiköiden tyypit
5. Ring-pääyksikön tekniset tiedot
6. Ring-pääyksiköiden sovellukset
7. Ring-pääyksikön käytön edut
8. Kuinka valita oikea rengaspääyksikkö
9. Ring-pääyksikkö vs. perinteinen kytkinlaite
10. Huolto- ja turvallisuusnäkökohdat
11. Usein kysytyt kysymykset

1. Ringin pääyksiköiden esittely

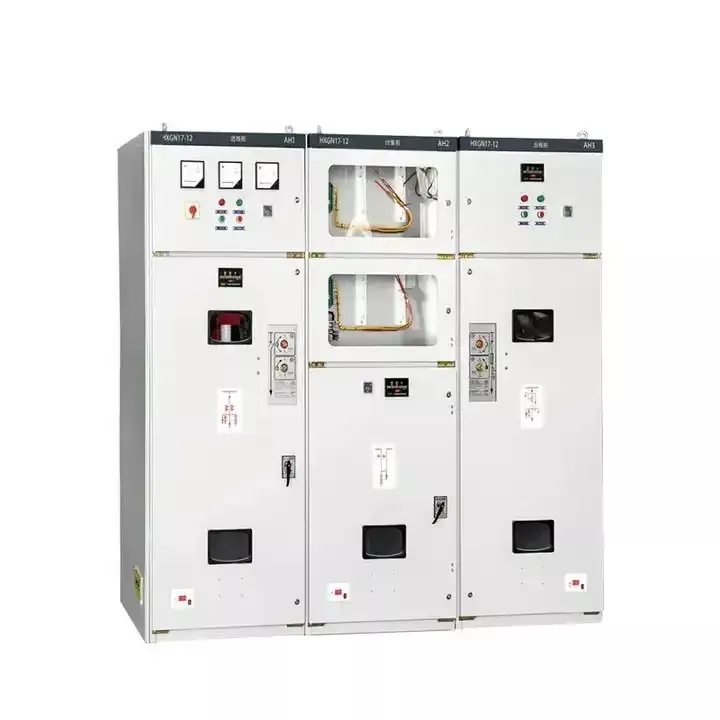

Ring Main Unit on kompakti, metallikoteloitu kojeisto, joka on suunniteltu keskijännitteelle, tyypillisesti 6 kV - 40,5 kV virranjakelulle. Ring-pääyksikön ensisijaisena tehtävänä on varmistaa luotettava ja jatkuva virransyöttö muodostamalla suljetun silmukan (rengas) jakeluverkko.

Toisin kuin radiaalijärjestelmät, rengaspääyksikkö mahdollistaa sähkön syöttämisen kahdesta suunnasta. Jos jokin osa epäonnistuu, virta voidaan reitittää uudelleen välittömästi, jolloin RMU:t ovat välttämättömiä kriittisissä infrastruktuureissa, kuten sairaaloissa, datakeskuksissa, kaupallisissa komplekseissa ja älykkäissä kaupungeissa.

2. Kuinka rengaspääyksikkö toimii?

Ring-pääyksikkö toimii yhdistämällä useita jakelusyöttölaitteita rengastopologiaan. Jokainen RMU koostuu tyypillisesti:

• Kaksi sisääntulon syöttökytkintä
• Yksi lähtevä muuntajan suojayksikkö

Normaalikäytössä sähkö virtaa renkaan läpi saumattomasti. Jos vika ilmenee yhdessä syöttölaitteessa, viallinen osa voidaan eristää ja säilyttää virransyöttö vaihtoehtoisen polun kautta. Tämä itsekorjautumiskyky on tärkein syy siihen, miksi Ring-pääyksiköt ovat laajalti käytössä nykyaikaisissa verkoissa.

3. Renkaan pääyksikön tärkeimmät osat

Vakiorengaspääyksikkö yhdistää useita komponentteja yhdeksi kompaktiksi koteloksi:

• Load Break Switch (LBS):Ohjaa ja eristää piirejä kuormitusolosuhteissa.
• Katkaisija:Tarjoaa oikosulkusuojan ja ylikuormitussuojan.
• Virtakiskojärjestelmä:Jakaa virran sisäisesti osastojen välillä.
• Suojareleet:Tunnista viat ja laukaise eristys.
• Maadoituskytkin:Varmistaa turvallisuuden huollon aikana.

Valmistajat pitävätLugaointegroida kehittyneitä eristys- ja tiivistystekniikoita toiminnan luotettavuuden ja käyttöiän parantamiseksi.

4. Ring-pääyksiköiden tyypit

Ring-pääyksiköt voidaan luokitella eristysaineen ja toiminnallisen suunnittelun perusteella:

4.1 Kaasueristetty rengaspääyksikkö (GIS RMU)

Käyttää eristykseen SF6-kaasua, joka tarjoaa kompaktin koon, korkean dielektrisen lujuuden ja erinomaisen ympäristönsuojelun.

4.2 Ilmaeristetty rengaspääyksikkö (AIS RMU)

Käyttää ilmaa eristeenä, sopii sisäasennuksiin, joissa tilaa on vähemmän.

4.3 Kiinteä eristetty rengaspääyksikkö

Käyttää epoksihartsia tai kiinteitä dielektrisiä materiaaleja, mikä eliminoi SF6-kaasun ja tukee ympäristöystävällisiä sähköjärjestelmiä.

5. Ring-pääyksikön tekniset tiedot

6. Ring-pääyksiköiden sovellukset

Ringin pääyksiköitä on käytössä useilla aloilla:

• Kaupunkien ja maaseudun sähkönjakeluverkot
• Teollisuuslaitokset ja tuotantolaitokset
• Liikerakennukset ja asuinkompleksit
• Uusiutuvan energian sähköasemat
• Rautatie- ja metrojärjestelmät

Modulaarisen rakenteensa ansiosta RMU:t ovat ihanteellisia skaalautuviin ja tulevaisuuteen valmiisiin tehojärjestelmiin.

7. Renkaan pääyksikön käytön edut

• Korkea syöttövarmuus kaksoissyöttörakenteen ansiosta
• Pienikokoinen ja tilaa säästävä asennus
• Parannettu käyttöturvallisuus
• Alhaiset huoltovaatimukset
• Yhteensopiva älyverkkoautomaation kanssa

Nämä edut tekevät Ring-pääyksiköistä suositellun ratkaisun nykyaikaiseen keskijännitejakeluun.

8. Oikean renkaan pääyksikön valitseminen

Kun valitset Ring-pääyksikköä, ota huomioon seuraavat tekijät:

1. Nimellisjännite- ja -virtavaatimukset
2. Asennusympäristö (sisä/ulko)
3. Eristystekniikan etusija
4. Suojaus- ja automaatioominaisuudet
5. IEC-standardien mukainen

Kokeneiden valmistajien, kuten Lugaon, yksityiskohtaisten tuotedokumenttien tarkistaminen voi yksinkertaistaa päätöksentekoprosessia merkittävästi.

9. Ring-pääyksikkö vs. perinteinen kytkinlaite

10. Huolto- ja turvallisuusnäkökohdat

Vaikka Ring-pääyksiköt on suunniteltu minimaaliseen huoltoon, säännölliset tarkastukset ovat välttämättömiä. Keskeisiä ylläpitokäytäntöjä ovat:

• Koteloiden ja tiivisteiden silmämääräinen tarkastus
• Kytkinmekanismien toiminnallinen testaus
• Eristyksen suorituskyvyn valvonta

Lugaon nykyaikaiset RMU:t sisältävät sinetöityjä kestäviä rakenteita, mikä vähentää huoltotyötä paikan päällä ja parantaa turvallisuutta.

Usein kysytyt kysymykset (FAQ)

Q1: Mihin jännitetasoon Ring-pääyksikköä käytetään?

Ring-pääyksikköä käytetään tyypillisesti keskijänniteverkoissa 6kV - 40,5kV.

Q2: Sopiiko Ring-pääyksikkö ulkoasennukseen?

Kyllä, monet Ring-pääyksiköt on suunniteltu korkealla IP-luokituksella ulkokäyttöön ja ankariin ympäristöihin.

Q3: Kuinka kauan Ring-pääyksikkö kestää?

Oikealla suunnittelulla ja vähäisellä huollolla Ring-pääyksikkö voi toimia luotettavasti 25–30 vuotta.

Q4: Ovatko Ringin pääyksiköt ympäristöystävällisiä?

Kiinteästi eristettyjä ja SF6-vapaita rengaspääyksiköitä otetaan yhä enemmän käyttöön ympäristömääräysten mukaisesti.

Yhteenvetona voidaan todeta, että Ring-pääyksikkö on modernin sähkönjakelun kulmakivi, joka tarjoaa luotettavuutta, turvallisuutta ja skaalautuvuutta. Olitpa päivittämässä olemassa olevaa verkkoa tai suunnittelemassa uutta keskijännitejärjestelmää, oikean RMU:n valinta on ratkaisevan tärkeää. Jos etsit hyväksi todettuja Ring Main Unit -ratkaisuja, joiden taustalla on tekninen asiantuntemus, Lugao tarjoaa kattavan valikoiman, joka on räätälöity maailmanlaajuisten standardien mukaan. Teknistä konsultointia, räätälöityjä ratkaisuja tai hinnoittelua koskevia yksityiskohtia varten ota rohkeasti yhteyttäota meihin yhteyttätänään ja ota seuraava askel kohti älykkäämpää ja luotettavampaa sähköverkkoa.
