Öljyupotetut muuntajatniillä on ratkaiseva rooli nykyaikaisissa sähkönsiirto- ja jakelujärjestelmissä. Öljytäytteisiä muuntajia käytetään laajalti teollisuuslaitoksista kansallisiin sähköasemeihin niiden erinomaisen eristyskyvyn, jäähdytystehokkuuden, luotettavuuden ja pitkän käyttöiän ansiosta. Tässä kattavassa oppaassa tutkimme, mikä öljyupotettu muuntaja on, miten se toimii, sen rakenne, tekniset tiedot, jäähdytysmenetelmät (ONAN/ONAF), edut kuivatyyppisiin muuntajiin verrattuna, huoltokäytännöt ja oikean valmistajan valinta, esim.LugaoTehoöljyupotetut muuntajaratkaisut.

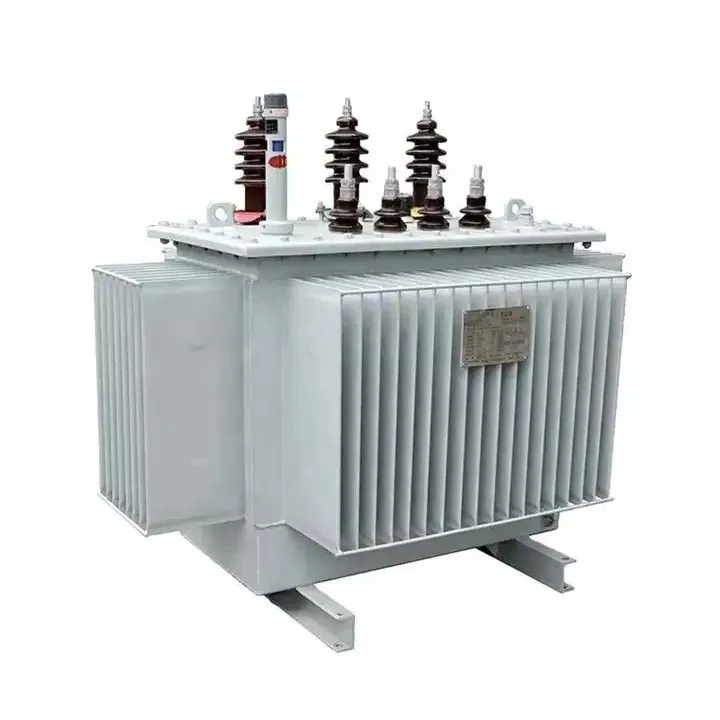

Anöljyupotettu muuntaja, joka tunnetaan myös nimellä öljytäytteinen tai nesteeseen upotettu muuntaja, on tehomuuntaja, jonka sydän ja käämit upotetaan eristävään mineraaliöljyyn. Muuntajaöljyllä on kaksi päätehtävää:
Näitä muuntajia käytetään laajalti keski- ja korkeajännitteisissä sähkönjakeluverkoissa, tyypillisesti 10 kV - 220 kV tai enemmän, järjestelmävaatimuksista riippuen.
Öljyupotettavan muuntajan toimintaperiaate perustuu sähkömagneettiseen induktioon. Kun vaihtovirta kulkee ensiökäämin läpi, se luo magneettikentän laminoituun piiteräsytimeen. Tämä magneettivuo indusoi jännitteen toisiokäämiin.
Öljy kiertää luonnollisesti tai pakkojäähdytysjärjestelmien kautta muuntajan koosta ja tehosta riippuen.
| Komponentti | Toiminto |
|---|---|
| Ydin | Tarjoaa magneettisen reitin vuolle |
| Käämit | Primääri- ja toisiojännitteen muunnos |
| Muuntajaöljy | Jäähdytys- ja eristysaine |
| Konservaattorin säiliö | Öljyn laajenemisen ohjaus |
| Jäähdytin | Lämmön hajoaminen |
| Buchholzin rele | Kaasusuojajärjestelmä |
| Napauta Changer | Jännitteen säätö |
Sopivan jäähdytystavan valitseminen varmistaa optimaalisen lämpötehon ja pidentää muuntajan käyttöikää.
Kuivamuuntajat soveltuvat sisäasennuksiin, mutta öljyupotetut muuntajat ovat edelleen suositeltu valinta ulkosähköasemille ja raskaalle teollisuuskuormitukselle.
Valmistajat pitävätLugaon voimatarjota räätälöityjä muuntajaratkaisuja erilaisiin sovelluksiin maailmanlaajuisesti.
| Parametri | Tyypillinen alue |
|---|---|
| Nimelliskapasiteetti | 30kVA - 250MVA |
| Ensisijainen jännite | 6kV - 220kV |
| Taajuus | 50Hz / 60Hz |
| Impedanssi | 4 % - 10 % |
| Eristysluokka | Luokka A / Luokka O |
Yhteistyö luotettavan sähköasemamuuntajavalmistajan kanssa varmistaa kansainvälisten standardien noudattamisen ja pitkän aikavälin käyttöturvallisuuden.
Ennaltaehkäisevä huolto vähentää merkittävästi vikariskiä ja pidentää käyttöikää.
Tyypillisesti 20-30 vuotta asianmukaisella huollolla.
Kyllä, mineraaliöljy on syttyvää, mutta turvajärjestelmät ja oikea asennus minimoivat riskit.
Öljyupotetut muuntajat ovat yleensä parempia ulkokäyttöön ja suuritehoisiin sovelluksiin erinomaisen jäähdytyksen ansiosta.
IEC 60076-, ANSI/IEEE- ja GB-standardit.
Öljyupotetut muuntajat ovat edelleen maailmanlaajuisen sähkönjakeluinfrastruktuurin selkäranka. Erinomaisen lämmönhallinnan, kestävyyden ja kustannustehokkuuden ansiosta ne ylittävät edelleen vaihtoehtoiset teknologiat vaativissa ympäristöissä.
Jos etsit luotettavaa öljyupomuuntajien valmistajaa, jolla on kansainväliset sertifikaatit ja räätälöity tekninen tuki,Lugaon voimatarjoaa edistyneitä ratkaisuja, jotka on räätälöity projektisi vaatimuksiin. Tarkemmat tekniset tiedot ja kilpailukykyiset tarjoukset,ota meihin yhteyttätänään ja anna suunnittelutiimimme tehostaa menestystäsi.
