ValintakorkeajännitekytkinlaitteetKyse ei ole vain jännitetasojen sovittamisesta. Monien projektien omistajien, sähköurakoitsijoiden, laitospäälliköiden ja ostoryhmien todellinen huolenaihe on, voivatko laitteet vähentää katkosriskiä, yksinkertaistaa tarkastuksia, suojella käyttäjiä ja sovittaako ne työmaan olosuhteisiin aiheuttamatta pitkäaikaisia huoltoongelmia. Tässä artikkelissa kerrotaan, kuinka suurjännitekojeistoa arvioidaan käytännön projektin näkökulmasta, mukaan lukien eristystyyppi, turvallisuussuunnittelu, sovellusympäristö, kunnossapidon suunnittelu, räätälöinti ja toimittajatuki. Siinä keskustellaan myös siitä, mitenLugao Power Co., Ltdvoi tukea teollisia, yleishyödyllisiä, infrastruktuuria ja kaupallisia sähkönjakeluprojekteja luotettavilla kojeistoratkaisuilla.
Sisällysluettelo
- Blogin esittely
- Miksi ostajat kamppailevat valitessaan suurjännitekojeistoja?
- Mikä rooli suurjännitekojeistolla on voimajärjestelmässä?
- Minkä tyyppinen suurjännitekytkinlaite sopii erilaisiin olosuhteisiin?
- Mitä teknisiä ominaisuuksia ostajien tulee tarkistaa ennen tilaamista?
- Kuinka kytkinlaitteiden suunnittelu voi parantaa käyttäjän turvallisuutta?
- Miten huoltotarpeiden tulisi vaikuttaa ostopäätökseen?
- Missä suurjännitekytkinlaitteita käytetään yleisesti?
- Miksi toimittajan kyvyllä on niin paljon merkitystä?
- Ostajan tarkistuslista
- FAQ
- Johtopäätös
Blogin esittely
- Tunnista todelliset ostokipukohdat korkeajännitekojeistoprojektien takana.
- Selitä kojeiston perustoiminto suojauksessa, ohjauksessa, eristämisessä ja tehonjaossa.
- Vertaa ilmaeristettyjä, kaasueristeisiä, tyhjiö- ja metallikoteloituja kojeistovaihtoehtoja.
- Näytä, mitkä tekniset tiedot tulisi tarkistaa ennen hankintaa.
- Keskustele turvamekanismeista, jotka vähentävät käyttöriskiä.
- Tarjoa käytännön huolto- ja tarkastusnäkökulma.
- Luettele yleiset sovellusskenaariot teollisuuden ja infrastruktuurin aloilla.
- Tarjoa ostajaystävällinen tarkistuslista sujuvampaa yhteydenpitoa valmistajien kanssa.
Miksi ostajat kamppailevat valitessaan suurjännitekojeistoja?
Suurjännitekojeisto näyttää ulkopuolelta yksinkertaiselta: kaappi, katkaisija, suojajärjestelmä, virtakiskot, eristysosat ja ohjauskomponentit. Varsinaisessa ostotyössä päätös on kuitenkin harvoin yksinkertainen. Ostaja voi tietää vaaditun jännitetason, mutta olla silti epävarma oikosulkukapasiteetista, eristystyypistä, tulo- ja lähtösyöttöjen järjestelystä, releen suojauksesta, lukituslogiikasta, asennustilasta tai tulevasta laajennuksesta.
Vaikeus kasvaa, kun projekti sijaitsee ankarissa ympäristöissä. Rannikkoalueen sähkönjakelujärjestelmä voi kohdata suolasumua ja kosteutta. Kaivostyömaa voi käsitellä pölyä ja tärinää. Kaupungin sähköasemalla voi olla rajoitetusti asennustilaa. Tehdas saattaa tarvita nopean asennuksen, koska tuotannon seisokit ovat kalliita. Nämä olosuhteet vaikuttavat suoraan siihen, mikä suurjännitekojeistorakenne sopii.
Monet asiakkaat ovat myös huolissaan piilokuluista. Hankintavaiheen halvin kaappi voi tulla kalliiksi myöhemmin, jos se vaatii jatkuvaa huoltoa, monimutkaisia varaosia tai vaikeita vianmääritystä. Luotettavan suurjännitekojeistoratkaisun ei tulisi vain läpäistä tarjousvertailua. Sen pitäisi myös helpottaa koko sähköjärjestelmän käyttöä, tarkastamista, korjaamista ja laajentamista.
Mikä rooli suurjännitekojeistolla on voimajärjestelmässä?
Suurjännitekojeistoa käytetään ohjaamaan, suojaamaan, eristämään ja jakamaan sähkötehoa keski- ja suurjänniteverkoissa. Se auttaa kytkemään tai irrottamaan piirejä, katkaisemaan vikavirrat, eristämään laitteet huoltoa varten ja pitämään virranjakelun vakaana normaaleissa ja epänormaaleissa olosuhteissa.
Käytännössä kojeisto toimii sähköjärjestelmän liikenteenohjauskeskuksena. Kun virta kulkee normaalisti, järjestelmä toimii sujuvasti. Vian sattuessa, kuten oikosulku, ylikuormitus, eristysvika tai laitevika, kojeiston on reagoitava nopeasti ja erotettava viallinen osa verkon terveestä osasta.
Ilman luotettavaa suurjännitekojeistoa yksi vika voi levitä koko järjestelmään ja vahingoittaa muuntajia, kaapeleita, moottoreita, generaattoreita ja alavirran laitteita. Tästä syystä asiakkaat tehtaissa, sähköasemissa, uusiutuvan energian projekteissa, liikerakennuksissa ja infrastruktuuriprojekteissa pitävät kojeiston valintaa usein pitkän aikavälin turvallisuuspäätöksenä eikä pelkkänä kaapin hankintana.
Minkä tyyppinen suurjännitekytkinlaite sopii erilaisiin olosuhteisiin?
Oikea kojeistotyyppi riippuu projektin jännitetasosta, asennusympäristöstä, tilarajoituksesta, huoltokapasiteetista, budjetista ja luotettavuusvaatimuksista. Seuraava taulukko antaa käytännön vertailun ostajille, jotka vielä punnitsevat eri vaihtoehtoja.
| Kytkinlaitteen tyyppi | Pääasiallinen etu | Sopivia projekteja | Ostajan huolenaihe se ratkaisee |
|---|---|---|---|

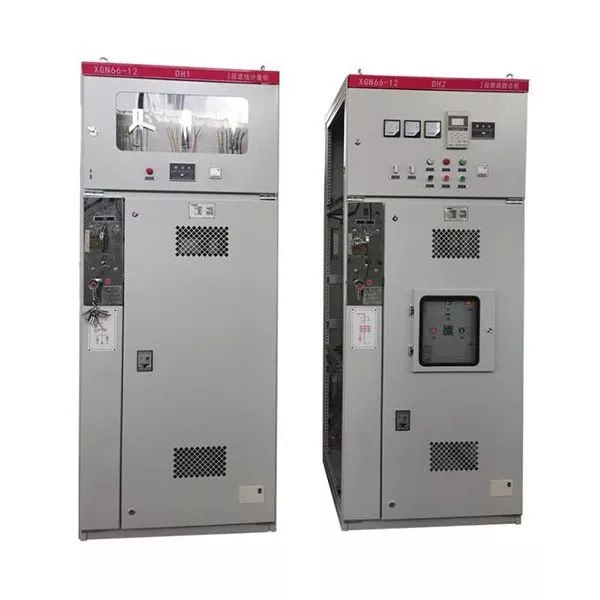

| Ilmaeristetty kytkinlaite | Yksinkertainen rakenne, selkeä tarkastusmahdollisuus, kustannustehokas suunnittelu | Teollisuuslaitokset, kodinhoitohuoneet, ulkosähköasemat riittävästi tilaa | Auttaa hallitsemaan alkuinvestointeja ja pitämään ylläpidon suoraviivaisena |
| Kaasueristetty kytkinlaite | Kompakti asettelu, tiivis rakenne, vahva sopeutumiskyky ympäristöön | Kaupunkien sähköasemat, rannikkohankkeet, metroasemat, rajalliset kohteet | Vähentää maankäyttöä ja parantaa luotettavuutta ankarissa olosuhteissa |
| Tyhjiövirtakatkaisijakytkinlaite | Luotettava keskeytyssuorituskyky ja pienempi huoltotarve | Tehtaat, jakeluverkot, kaupalliset tilat, uusiutuvan energian asemat | Tukee toistuvaa käyttöä ja vakaata suojaustehoa |
| Metallikoteloitu kytkinlaite | Parempi osastojen erottelu ja turvallisempi sisärakenne | Sähkönjakeluhuoneet, teollisuuden ohjauskeskukset, infrastruktuurijärjestelmät | Parantaa henkilöstön turvallisuutta ja vähentää tapaturman kosketusriskiä |
Hyvä valmistaja ei saa pakottaa jokaiseen projektiin yhtä vakiomallia. Esimerkiksi tilava teollisuuslaitos voi suosia ilmaeristettyjä kojeistoja, koska se on helpompi tarkastaa ja taloudellinen konfiguroida. Keskustan sähköasema saattaa tarvita kaasueristeisiä laitteita, koska maa on kallista ja asennusalue kapea. Tuotantolinja, jolla on usein kytkentätoimintoja, saattaa kiinnittää enemmän huomiota katkaisijamekanismiin, käyttöikään ja huollon saavutettavuuteen.
Lugao Power Co., Ltd tarjoaa korkeajännitekojeistoratkaisuja erilaisiin projektiolosuhteisiin, mikä auttaa asiakkaita valitsemaan kokoonpanot todellisten käyttötarpeiden perusteella sen sijaan, että luottaisivat vain luetteloiden kuvauksiin.
Mitä teknisiä ominaisuuksia ostajien tulee tarkistaa ennen tilaamista?
Ennen tilauksen tekemistä ostajien tulee vahvistaa enemmän kuin nimellisjännite. Asianmukainen spesifikaatioiden tarkistus voi estää asennusviiveet, suojauserot tai myöhemmät käyttöongelmat. Seuraavat kohdat ovat erityisen tärkeitä teknisen viestinnän aikana.
- Nimellisjännite ja eristystaso:Valitun kojeiston on vastattava järjestelmän jännitettä ja kestettävä odotettu sähköinen rasitus.
- Nimellisvirta:Kaapin tulee tukea jatkuvaa toimintaa ilman ylikuumenemista todellisissa kuormitusolosuhteissa.
- Oikosulkukatkaisukyky:Katkaisijan on katkaistava vikavirta turvallisesti vaadituissa järjestelmärajoissa.
- Kiskojen järjestely:Virtakiskon rakenteen tulee tukea luotettavaa liitäntää, lämmönpoistoa ja tulevaa laajennusta.
- Suojareleen kokoonpano:Suojaustoimintojen tulee vastata muuntajan, syöttölaitteen, moottorin tai tulolinjan vaatimuksia.
- Lukitusjärjestelmä:Mekaanisten ja sähköisten lukitusten pitäisi auttaa estämään virheellinen toiminta.
- Kaapin suojausluokka:Kotelon tulee sopia sisä-, ulkotiloihin, pölyiseen, kosteaan tai syövyttävään ympäristöön.
- Valvonta ja viestintä:Nykyaikaisilla sähköasemilla voidaan vaatia yhteensopivuutta kaukovalvonta- tai SCADA-järjestelmien kanssa.
- Piirustukset ja dokumentaatio:Selkeät kytkentäkaaviot, perustuspiirustukset, toissijaiset kaaviot ja testiraportit voivat vähentää projektin epävarmuutta.
Paras aika teknisten yksityiskohtien ratkaisemiseen on ennen tuotannon aloittamista. Kun kaapit on valmistettu, syöttölaitteen sijoittelun, toisiojohdotuksen, kaapelin sisäänvientisuunnan tai suojauskokoonpanon muuttaminen voi lisätä kustannuksia ja viivästyttää toimitusta. Ostajien tulee toimittaa yksirivinen kaavio, projektin jännitetaso, kuormitustiedot, työpaikan ympäristö, asennustapa ja sovellettavat standardit mahdollisimman aikaisessa vaiheessa.
Kuinka kytkinlaitteiden suunnittelu voi parantaa käyttäjän turvallisuutta?
Turvallisuus on yksi vahvimmista syistä valita huolellisesti suunniteltu suurjännitekojeisto. Käyttäjät saattavat joutua tarkastamaan, kytkemään, testaamaan ja huoltamaan sähkölaitteita vaativissa olosuhteissa. Huono suunnittelu voi altistaa ne sähköiskulle, valokaarelle, väärälle toiminnalle tai mekaaniselle vialle.
Turvallisempi kojeistorakenne sisältää yleensä selkeän osastojen erottelun, luotettavan maadoituksen, näkyvän asennon ilmaisun, ovien lukitukset, katkaisijan asennon lukot, jännitteen ilmaisun, paineenalennuskanavat ja vahvan kaappirakenteen. Nämä ominaisuudet eivät ole koristeellisia. Ne on rakennettu vähentämään inhimillisten virheiden mahdollisuutta ja rajoittamaan vahinkoja, jos vika ilmenee.
Monille asiakkaille arvokkain turvallisuusominaisuus ei ole yksittäinen laite, vaan suunnittelulogiikan yhdistelmä. Kun katkaisija, maadoituskytkin, ovimekanismi ja ohjausjärjestelmä on koordinoitu oikein, käyttäjät eivät todennäköisesti suorita vaarallisia toimia väärässä järjestyksessä. Tämä on erityisen tärkeää kohteissa, joissa useat tiimit voivat jakaa vastuun toiminnasta ja ylläpidosta.
Miten huoltotarpeiden tulisi vaikuttaa ostopäätökseen?
Huolto tulee harkita ennen ostoa, ei ensimmäisen vian jälkeen. Hyvin suunnitellun suurjännitteisen kojeistokaapin pitäisi antaa teknikot tarkastaa kriittiset osat kohtuullisella pääsyllä, havaita epänormaali kuumeneminen tai kuluminen ja vaihtaa komponentteja ilman tarpeetonta purkamista.
Yleisiä huoltoon liittyviä huolenaiheita ovat katkaisijamekanismin kunto, koskettimien kuluminen, eristyksen puhtaus, virtakiskoliitäntöjen tiiviys, maadoituksen jatkuvuus, releen toiminta, toisiojohdotuksen tila, lämmittimen toiminta, kondensoitumisen hallinta ja kaapin tiivistys. Pölyisissä, kosteissa tai korkeissa paikoissa tarkastustiheyttä ja komponenttien valintaa on ehkä säädettävä.
| Huoltokohde | Mitä tarkistaa | Miksi sillä on merkitystä |
|---|---|---|
| Katkaisijamekanismi | Toiminnan sujuvuus, voitelu, sulkemis- ja avaussuorituskyky | Varmistaa, että vikahäiriöt voivat tapahtua nopeasti ja luotettavasti |
| Koskettimet ja virtakiskot | Hapettumista, löysyyttä, värimuutoksia, ylikuumenemisjälkiä | Vähentää vastuksen, lämmön kertymisen ja liitännän epäonnistumisen riskiä |
| Eristyskomponentit | Pöly, kosteus, halkeamia, jälkiä | Estää eristyksen hajoamisen ja ylivuotoa |
| Maadoitusjärjestelmä | Jatkuvuus, liitännän tiiviys, maadoituskytkimen kunto | Suojaa henkilökuntaa ja laitteita vikojen ja huollon aikana |
| Suojarele | Asetukset, hälytystiedot, laukaisulogiikka, tiedonsiirron tila | Auttaa järjestelmää reagoimaan oikein epänormaaleihin sähköolosuhteisiin |
Ostajien tulee kysyä, voiko toimittaja toimittaa käyttöoppaita, huolto-ohjeita, testipöytäkirjoja, varaosien ohjeita ja teknistä tukea. Nämä materiaalit auttavat käyttäjän suunnittelutiimiä hallitsemaan laitteita koko sen käyttöiän ajan.
Missä suurjännitekytkinlaitteita käytetään yleisesti?
Suurjännitekojeistoa käytetään laajalti siellä, missä sähköteho on jaettava turvallisesti ja luotettavasti. Konfiguraatio muuttuu toimialoittain, mutta tavoite pysyy samana: suojata järjestelmää, vähentää seisokkeja ja tukea vakaata virransyöttöä.
- Sähköntuotantolaitokset:Käytetään generaattorin ulostuloon, aputehojärjestelmiin ja verkkoliitäntöjen ohjaukseen.
- Siirto- ja jakeluasemat:Tukee saapuvia linjoja, lähteviä syöttöjä, muuntajan suojausta ja verkkokytkentää.
- Tuotantolaitokset:Auttaa ylläpitämään vakaan tehon tuotantolinjoille, moottoreille, kompressoreille, uuneille ja suurille sähkökuormille.
- Petrokemian ja kaivosprojektit:Tarjoaa suojaa vaativissa teollisuusympäristöissä, joissa seisokit voivat olla kalliita.
- Kaupalliset kompleksit:Tukee ostoskeskuksia, toimistotorneja, sairaaloita, datakeskuksia ja suuria julkisia rakennuksia.
- Uusiutuvan energian hankkeet:Käytetään aurinkopuistoissa, tuulivoimaloissa ja energian varastointiverkkojen liitäntäjärjestelmissä.
- Infrastruktuuriprojektit:Käytetään rautatieliikenteessä, lentokentillä, vedenkäsittelylaitoksissa, satamissa ja kunnallisissa sähköjärjestelmissä.
Jokaisella sovelluksella on erilaiset prioriteetit. Sairaala saattaa välittää eniten jatkuvuudesta ja varavirran koordinoinnista. Terästehdas voi keskittyä korkeaan kuormituksen vakauteen ja lujaan laiterakenteeseen. Aurinkoenergiaprojekti saattaa vaatia kompaktin asettelun ja verkkoliitäntäyhteensopivuuden. Hyvän suurjännitekojeistoratkaisun tulisi heijastaa näitä eroja sen sijaan, että käsittelisi kaikkia projekteja samanlaisina.
Miksi toimittajan kyvyllä on niin paljon merkitystä?
Suurjännitekojeistot eivät ole tuote, jossa ostajien tulisi arvioida vain kaapin ulkonäköä. Toimittajan kyky vaikuttaa suunnittelun tarkkuuteen, valmistuksen laatuun, testauksen luotettavuuteen, toimitusten koordinointiin, vientipakkauksiin, dokumentaatioon ja myynnin jälkeiseen tukeen.
Osaavan toimittajan tulee ymmärtää sekä sähkövaatimukset että projektin toteutuspaine. Kun ostaja lähettää teknisiä piirustuksia tai yksirivisen kaavion, suunnittelutiimin tulisi pystyä tarkastelemaan syöttölaitejärjestelyä, ehdottamaan sopivaa kaappirakennetta, vahvistamaan suojaustoiminnot ja tunnistamaan epäselvät yksityiskohdat ennen tuotantoa.
Lugao Power Co., Ltd palvelee asiakkaita, jotka tarvitsevat käytännöllisiä korkeajännitteisiä sähkönjakelulaitteita teollisiin, kaupallisiin, yleishyödyllisiin ja infrastruktuuriprojekteihin. Yrityksen tuki voi sisältää tuotevalinnan, piirustusviestinnän, räätälöidyn konfiguroinnin, valmistuksen, testauksen ja lähetyksen valmistelun. Kansainvälisille ostajille tällainen tuki on erityisen hyödyllistä, koska epäselvät tekniset tiedot voivat aiheuttaa kalliita viiveitä laitteiden saapuessa paikan päälle.
Ostajien tulee myös kiinnittää huomiota testaukseen. Rutiinitestit, mekaaniset toimintatarkastukset, eristystestit, toisiojohdotuksen tarkastus ja lopullinen laadunvalvonta auttavat vähentämään epävarmuutta. Vaikka projektin aikataulu on tiukka, testausta ei pidä käsitellä muodollisuutena. Kaappi, joka epäonnistuu jännitteen kytkemisen jälkeen, voi maksaa paljon enemmän kuin nopealla tarkastuksella säästämä aika.
Ostajan tarkistuslista
Ennen tarjouksen pyytämistä suurjännitekojeistosta ostajat voivat laatia seuraavat tiedot. Mitä täydellisemmät tiedot ovat, sitä tarkempi on tekninen ehdotus ja hinta.
- Nimellisjännite ja järjestelmän taajuus
- Nimellisvirta saapuville ja lähteville syöttölaitteille
- Oikosulkuvirran taso ja kestovaatimus
- Yksirivinen kaavio tai syöttöluettelo
- Sisä- tai ulkoasennuksen kunto
- Ympäristön lämpötilan, kosteuden, korkeuden, pölyn tai syövyttävän ympäristön tiedot
- Kaapelin sisäänvientisuunta ja asennustilan rajoitus
- Vaadittu suojareleen merkki tai toiminto
- Tiedonsiirtoprotokolla tai etävalvontavaatimus
- Sovellettavat standardit ja sertifiointiodotukset
- Varaosat, asiakirjat ja myynnin jälkeiset tukivaatimukset
- Projektin toimitusaikataulu ja pakkausvaatimukset
Pieni yksityiskohta voi muuttaa lopullista suunnittelua. Esimerkiksi pohjakaapelin läpivienti ja takakaapelin läpivienti voivat vaatia erilaisia kaappijärjestelyjä. Korkealla sijaitseva paikka saattaa vaatia erityistä eristystä. Kostea projektipaikka saattaa tarvita lämmittimiä tai kondensaation estävää suunnittelua. Näiden tietojen jakaminen ajoissa auttaa valmistajaa löytämään sopivamman ratkaisun.
FAQ
Q1: Mitä tietoja tarvitaan suurjännitekojeiston valitsemiseen?
Ostajien tulee ilmoittaa nimellisjännite, nimellisvirta, oikosulkutaso, yksilinjainen kaavio, syöttölaitteen määrä, asennusympäristö, kaapelin sisääntulosuunta, suojausvaatimukset ja mahdolliset suositellut standardit. Nämä tiedot auttavat toimittajaa suunnittelemaan sopivan kaappikokoonpanon.
Q2: Onko ilmaeristetty kojeisto parempi kuin kaasueristeinen kojeisto?
Kumpikaan tyyppi ei ole aina parempi. Ilmaeristetyt kojeistot ovat yleensä helpompia tarkastaa ja kustannustehokkaampia, kun tilaa on riittävästi. Kaasueristetyt kojeistot ovat kompaktimpia ja soveltuvat rajoitetun tilan, kosteisiin, saastuneisiin tai erittäin luotettaviin projekteihin.
Q3: Kuinka suurjännitekytkinlaitteet voivat vähentää seisokkeja?
Luotettavat kojeistot voivat eristää vialliset piirit nopeasti, suojata tärkeimmät sähkölaitteet ja antaa huoltoryhmille mahdollisuuden työskennellä tietyissä osissa ilman, että koko järjestelmää sammutetaan. Hyvä dokumentaatio ja helppokäyttöinen rakenne lyhentävät myös vianetsintäaikaa.
Q4: Voidaanko suurjännitekojeistoa räätälöidä projektia varten?
Kyllä. Kokoonpano voidaan usein räätälöidä jännitetason, nimellisvirran, syöttölaitteen, kaapin sijoittelun, suojareleen, mittausjärjestelmän, kotelointirakenteen, viestintätoiminnon ja työpaikan ympäristön mukaan.
K5: Miksi lukitus on tärkeää kojeistossa?
Lukitus auttaa estämään vaaralliset väärät toiminnot, kuten väärän lokeron avaamisen, maadoituskytkimen käyttämisen väärässä asennossa tai pääsyn jännitteisiin osiin. Se on tärkeä turvallisuussuunnittelu käyttäjille ja huoltohenkilöstölle.
Q6: Mikä tekee Lugao Power Co., Ltd:stä käytännöllisen valinnan ostajille?
Lugao Power Co., Ltd voi tukea ostajia suurjännitekytkinlaitteiden valinnassa, räätälöidyn suunnitteluviestinnän, valmistuksen, testauksen, dokumentoinnin ja vientiin suuntautuneen projektien koordinoinnissa. Tämä auttaa vähentämään teknistä epävarmuutta hankinnan ja asennuksen aikana.
Johtopäätös
Oikean suurjännitekojeiston pitäisi tehdä enemmän kuin täyttää jänniteluokitus. Sen pitäisi suojella ihmisiä, suojata laitteita, tukea vakaata toimintaa, yksinkertaistaa ylläpitoa ja sopia todelliseen projektiympäristöön. Ostajat, jotka vertaavat vain kaapin hintaa, saattavat jäädä huomioimatta tärkeitä tekijöitä, kuten oikosulkukyky, lukituslogiikka, eristyssuunnittelu, huoltoon pääsy, releen suojaus, dokumentaatio ja toimittajan tekninen tuki.
Jos suunnittelet sähkönjakeluprojektia ja tarvitset korkeajännitekojeistoa, joka vastaa työmaasi olosuhteita, teknisiä piirustuksia ja käyttövaatimuksia, Lugao Power Co.,Ltd voi auttaa tarkistamaan tarpeesi ja tarjoamaan sopivan ratkaisun. Lähetä projektisi tiedot, yksirivinen kaavio tai ostovaatimukset tänään jaota meihin yhteyttäkeskustellaksesi luotettavasta kojeistokokoonpanosta seuraavaa projektiasi varten.
