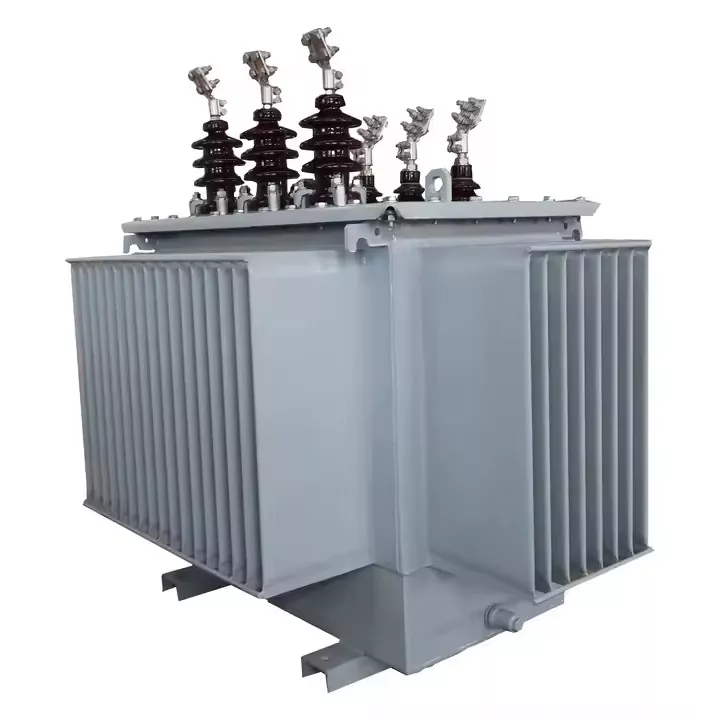

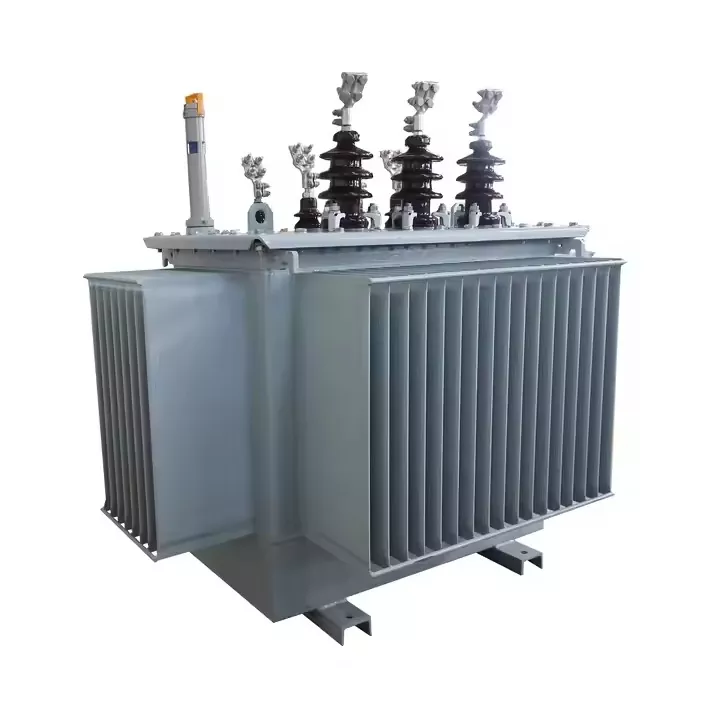

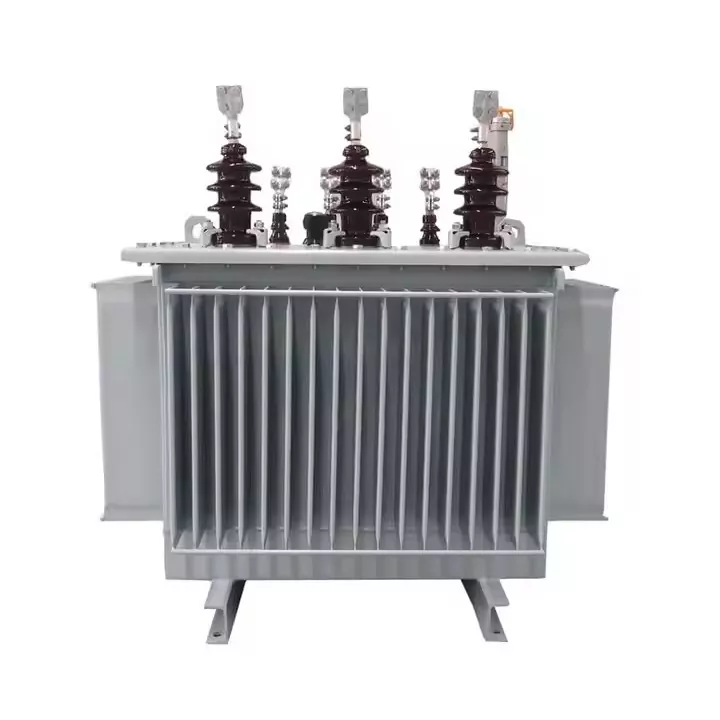

Öljyjäähdytteinen muuntaja

LUGAO on luotettava öljyjäähdytteisten muuntajien toimittaja, joka tukee massatilauksia ja pitkäaikaista yhteistyötä. LUGAOnÖljyjäähdytteinen muuntaja käyttää korkean dielektrisen lujuuden eristävää öljyä jäähdytysväliaineena. Öljyllä on korkea ominaislämpökapasiteetti, minkä ansiosta se imee tehokkaasti käytön aikana syntyvää lämpöä. Suunnitteluprosessissa käämien ja sydämen välinen etäisyys on minimoitu, mikä on johtanut kompaktiin kokonaistilavuuteen, joka helpottaa asennusta ja kuljetusta. Huipputehotarvejaksojen aikana muuntajalla on myös erinomainen lyhytaikainen ylikuormituskyky.

3-Phase Step-Up Transformer soveltuu käytettäväksi jakeluhuoneissa, sähköasemissa ja muilla alueilla, joten se on tärkeä osa sähköverkkoa. Käytön aikana syntyvä paine voidaan vapauttaa paineenalennusventtiilin kautta. Minimoidakseen tyhjäkäynti- ja kuormitushäviöitä LUGAO käyttää korkealaatuista eristävää öljyä ja ytimiä. Kotelo on valmistettu materiaaleista, joilla on erittäin korkea suojausluokka, mikä varmistaa sisäisten komponenttien normaalin toiminnan ja estää hapettumisen ja kosteuden sisäänpääsyn. Step-Up Power Transformer -muuntajaa asennettaessa on varattava riittävästi tilaa lämmönpoistolle paikallisen ylikuumenemisen aiheuttamien vikojen välttämiseksi. LUGAO:n tuotteet ovat kaikki läpäisseet kansainväliset standardit, kuten CE ja ISO.

Parametri

kVA	Jännite (kV) w		Vektori ryhmä	Tappiot		Ei kuormaa Nykyinen	Paino (kg)		Kokonaismitta (mm)
	H.V.	L.V.		Ei kuormaa menetys	Ladata menetys		Öljy paino	Kokonais paino	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Toimintaympäristö

1. Vakiokäyttölämpötila on -30°C ja +40°C välillä. Kun lämpötila ylittää 40°C, laitteiston on toimittava alennetun kuormituksen tilassa.

2. Normaali käyttökorkeus on alle 1 000 metriä.

3. Normaali käyttökosteus on päivittäinen keskiarvo ≤95 % ja kuukausittainen keskiarvo ≤90 %.

4. Asennuksen kallistuskulma ei saa ylittää 15°.

5. Tarkista säännöllisesti öljymäärän mittari, öljyn laatu ja ympäristö.

6. Pidä poissa syttyvistä alueista, sähkömagneettisten häiriöiden vyöhykkeistä ja muista paikoista, jotka voivat vaikuttaa muuntajan toimintaan.

Ominaisuudet

1. LUGAO:n korkeajännitteisillä tehomuuntajilla on erinomainen lämmönpoistokyky. Muuntajaöljy voi nopeasti imeä käämien ja sydämen tuottaman lämmön ja edistää lämmön kiertoa jäähdyttimen läpi.

2. Erinomainen eristyskyky, sillä eristävä öljy eristää tehokkaasti sisäiset purkaukset.

3. Pitkä käyttöikä, sillä muuntajaöljy suojaa sydäntä ja käämityksiä ja hidastaa hapetusprosessia.

4. Vahva sopeutumiskyky ympäristöön. Suljettu öljysäiliö estää ulkoiset epäpuhtaudet.

5. LUGAO:tmuuntajatvalmistetaan useiden kansainvälisten standardien mukaisesti, mikä takaa tuotteiden laadun.
