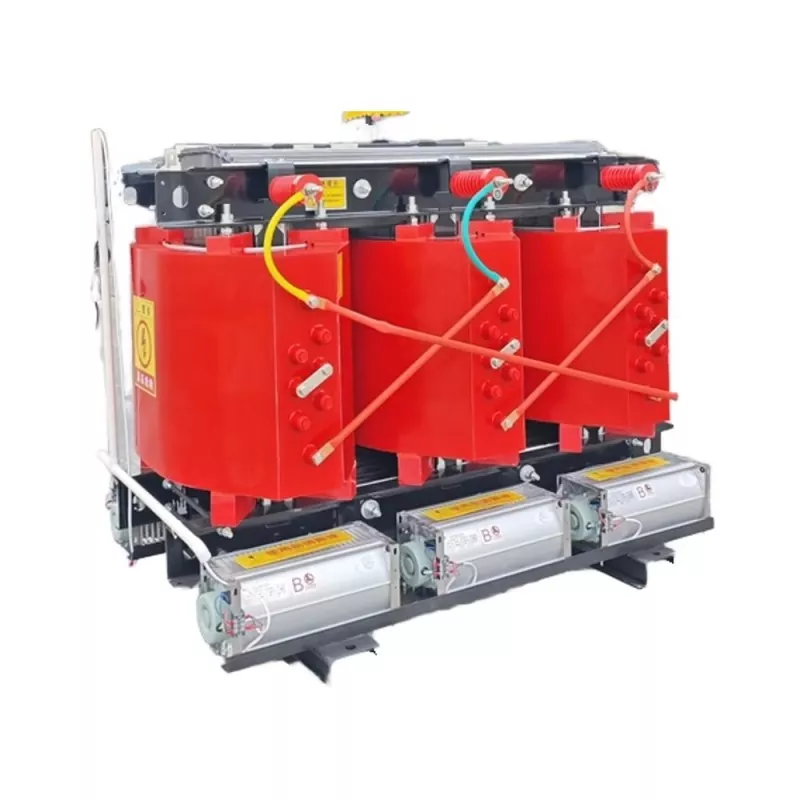

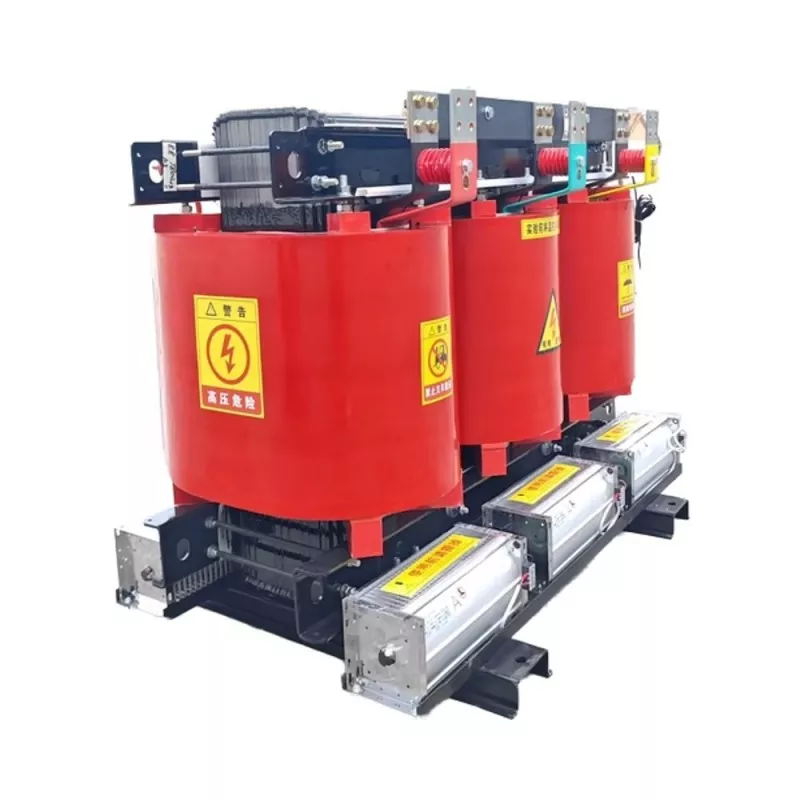

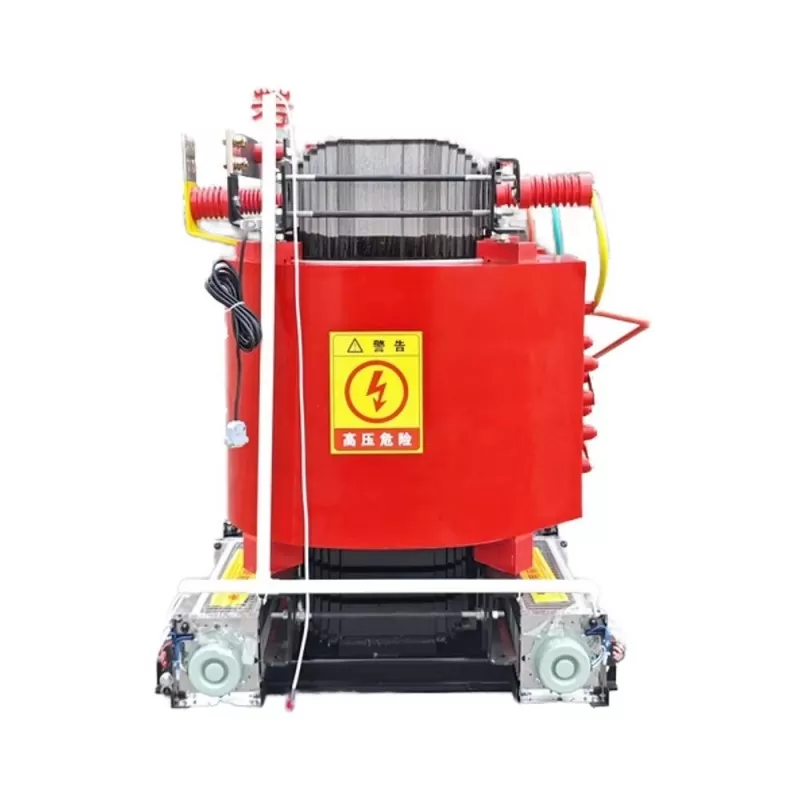

Toroidaalinen jaettu ydin, kuivatyyppinen tehomuuntaja

Kiinan veteraanivalmistajana ja toimittajana Toroidal Split Core Dry Type Power Transformer valmistetaan asiantuntevasti tehtaallamme edulliseen hintaan. Tarjoamme sekä varastossa että räätälöityjä vaihtoehtoja. Kysy rohkeasti. LUGAOnToroidaalinen split Core kuivatyyppinen tehomuuntaja hyödyntää sähkömagneettisen induktion periaatetta jännitteen muuntamiseksi. Käytön aikana, kun ensiökäämi saa jännitteen, se kehittää vaihtuvan magneettivuon, joka kytkeytyy sydämen läpi toisiokäämiin, mikä indusoi sähkömotorisen voiman. Toroidal Split Core Transformer käyttää eristemateriaalina epoksihartsia tai silikonikumia. Näillä materiaaleilla on itsestään sammuvia ominaisuuksia, eivätkä ne aiheuta turvallisuusriskejä öljyvuodosta. Valuprosessin aikana esikäämityt kelat asetetaan erityisesti suunniteltuihin muotteihin, minkä jälkeen ruiskutetaan epoksihartsiseosta ja kuumennetaan kovettumista varten. Tämä rakenne tarjoaa korkean mekaanisen lujuuden, eristää ulkoisen pölyn ja kosteuden sekä suojaa sisäisiä metalliosia. Laadukkaat piiteräslevyt ja -käämit on määritelty materiaaleiksi, jotka tarjoavat etuja, kuten alhaisen melun ja pienen häviön, joten ne sopivat toimistorakennuksiin, sairaaloihin ja kouluihin.

Split Core Dry Type Transformer -muuntaja voidaan räätälöidä asiakkaan tarpeiden mukaan jännitteiden, mittojen ja koteloiden osalta. Erilaisia ​​materiaaleja, joilla on eri suojausluokitukset, voidaan valita sopimaan erilaisiin ympäristöolosuhteisiin. LUGAO:n tuotteet noudattavat useita kansainvälisiä standardeja, kuten CE ja ISO, ja yritys jatkaa suunnittelun innovointia luodakseen energiatehokkaampia ja ympäristöystävällisempiä.kuivatyyppiset muuntajat.

Parametri

Arvioitu Kapasiteetti (kVA)	Jännitteen yhdistelmä			Connectio n ryhmä symboli	Ei- ladata menetys (W)	Eri eristyksen alla lämpöä kestävä kuorma menetys (W)			Ei kuormaa nykyinen %
	H.V. (kV)	Korkea Jännite Napauttamalla	L.V. (kV)			130℃ (B) (100℃ )	155℃ (F) (120℃)	180℃ (H) (145℃)
30	6 6.3 6.6 10 10.5 11	±2x2,5 ±5	0.4	Dyn11 Yyno	130	605	640	685	2
50					185	845	900	965	2
80					250	1160	1240	1330	1.5
100					270	1330	1415	1520	1.5
125					320	1565	1665	1780	1.3
160					365	1800	1915	2050	1.3
200					420	2135	2275	2440	1.1
250					490	2330	2485	2665	1.1
315					600	2945	3125	3355	1
400					665	3375	3590	3850	1
500					790	4130	4390	4705	1
630					910	4975	5290	5660	0.85
800					1035	5895	6265	6715	0.85
1000					1205	6885	7315	7885	0.85
1250					1420	8190	8720	9335	0.85
1600					1665	9945	10555	11320	0.85
2000					2075	12240	13005	14005	0.7
2500					2450	14535	15445	16605	0.7
