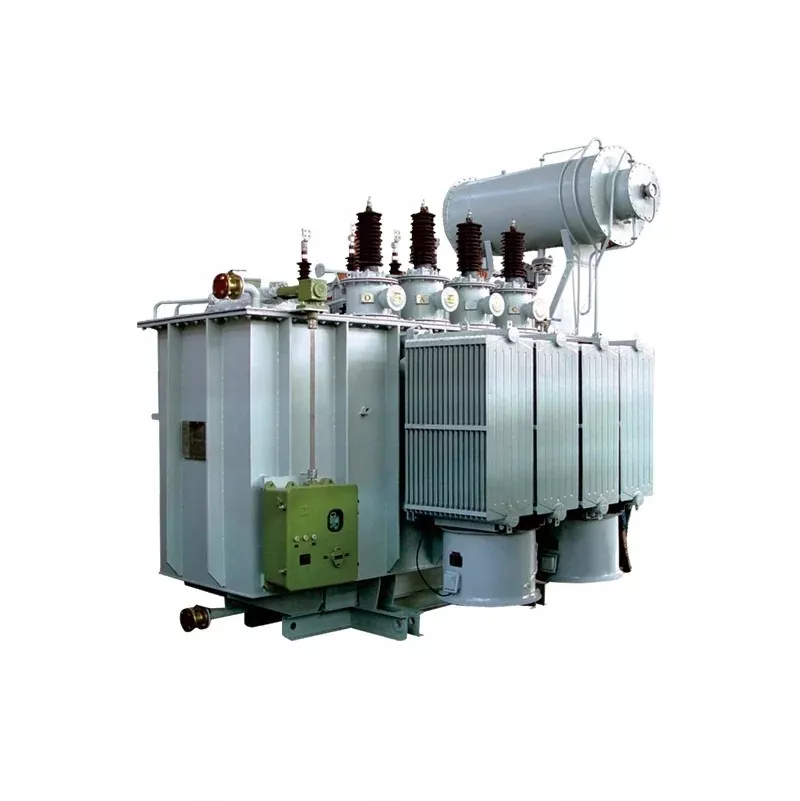

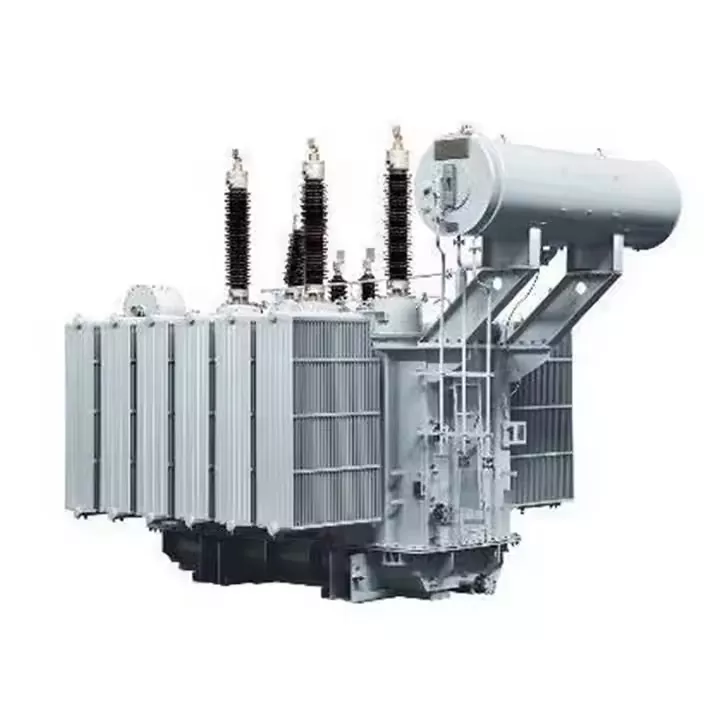

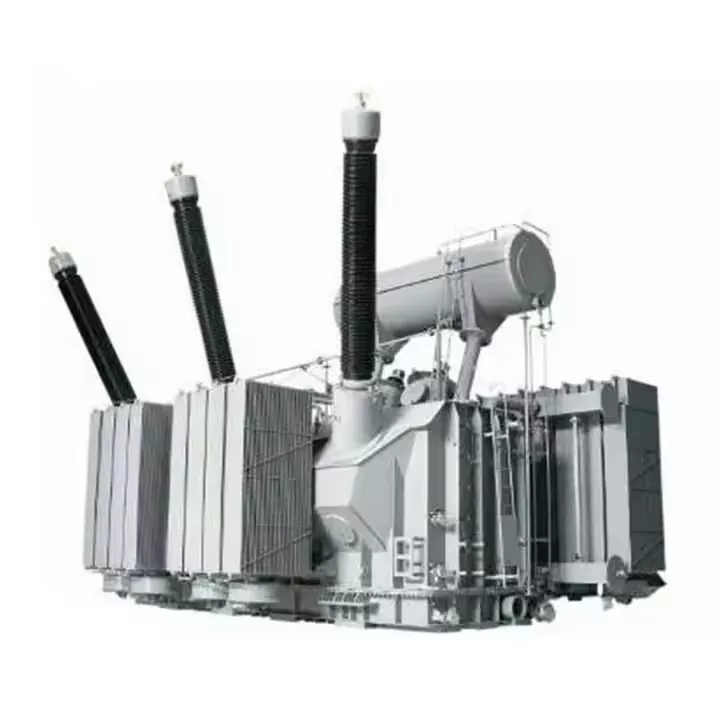

132kv 110kv 50mva 125mva öljyupotettu muuntaja

Valmistettu talon sisällä Lugaon tehtaalla Kiinassa, olemme tunnustettu 132kv 110kv 50mva 125mva öljyupotettu muuntajan valmistaja ja toimittaja, joka seuraa tarkasti jokaista tuotantovaihetta varmistaakseen laadun ja selkeän hinnoittelun, tarjoten asiakkaillemme kustannustehokkaita ratkaisuja. 132kv 110kv 50mva 125mva öljyupotettu muuntaja toteuttaa jännitteen muunnoksen ja kuormituksen hallinnan kaupungin verkkoon. Valittu teho vaihtelee alueittain ja mitä suurempi kapasiteetti, sitä tehokkaampaa jäähdytystä tarvitaan puhaltimien lisäyksellä. Kotelo on varustettu melunvaimennuslaitteilla liiallisen melun välttämiseksi käytön aikana, ja Lugao Power Co., Ltd noudattaa tiukasti kansainvälisiä standardeja suunnittelussa, ja jokainen tuotantovaihe on varustettu ammattimaisilla laadunvalvontavälineillä. Tuotantolinja on varustettu ammattimaisilla laaduntarkastusvälineillä. Yksityiskohtiin tartutaan tiukasti tuotantolinjalla, mikä rakentaa Made in Chinalle hyvän kuvan.

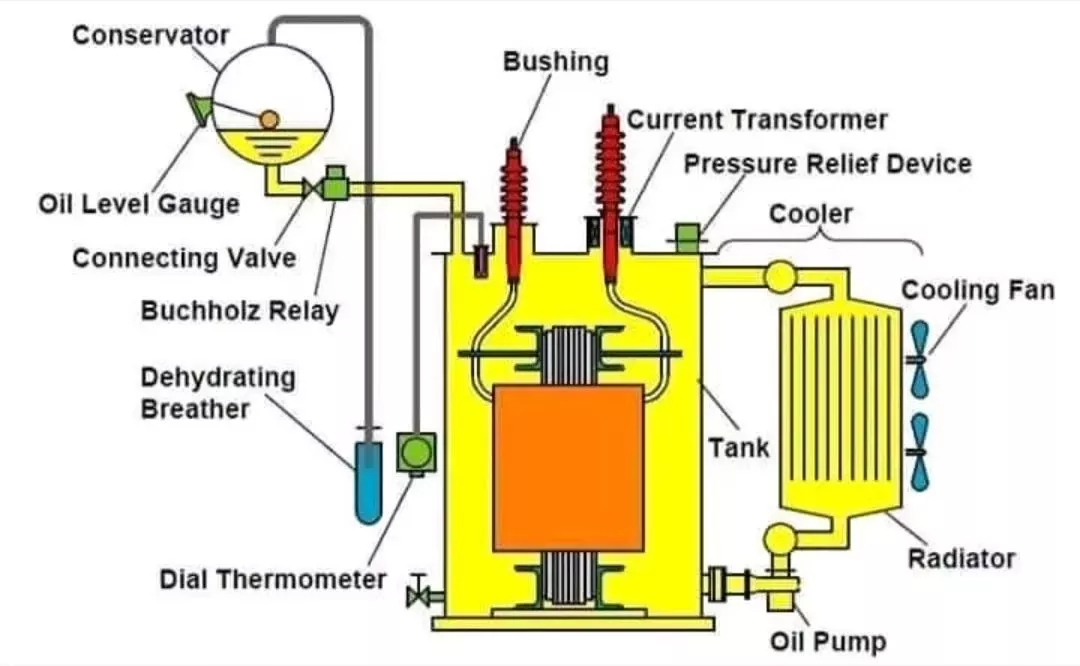

Materiaalien suhteen 132kv 110kv muuntaja hyödyntää korkean läpäisevyyden piiteräslevyjä ja on 100-prosenttisesti kuparia kierretty. Jäähdytyksessä käytetään 4-5 puhallinsarjaa 50 MVA teholle ja 8 puhallinsarjaa 125 MVA teholle. Eristysaine on yhdistelmä eristävää paperia ja synteettistä esteriöljyä, kuten myös kapasitiivinen kotelo. Öljyn lämpötilaa ja öljytasoa valvotaan reaaliajassa antureilla. Themuuntajaon myös varustettu suojalaitteilla, kuten paineenalennusventtiileillä ja öljynsuodattimilla. Huolellinen suunnittelu jokaisessa yksityiskohdassa.50mva 125mva  muuntaja käyttää muuntajaöljyä jäähdytykseen ja eristykseen, öljy upottaa koko sydämen ja käämit, mikä mahdollistaa tasaisemman lämmön haihtumisen, öljy konvekoituu luonnollisesti kuumentuessaan ja lähettää käämien ja sydämen tuottaman lämmön jäähdytyselementteihin ilman paikallisia ylikuumenemishälyttimiä. Muuntajaöljy voi myös nopeasti sammuttaa valokaaren korkean lämpötilan hajoamisen aikana, mikä estää vikojen esiintymisen lähteestä. Suuritehoisen muuntajan kuoressa on erittäin korkea suojaustaso, joka kestää kaikenlaisia ​​äärimmäisiä sääolosuhteita ja estää ulkoiset epäpuhtaudet.

Parametri

Arvioitu Kapasiteetti (kva)	HV (kV)	HV Napauttamalla Alueet	LV (kV)	Vektori- ryhmä	Lyhyt - Piiri Impenda nce	Ei kuormaa Menetys	Käytössä  Menetys	Ei kuormaa Nykyinen (%)
6300	63 66 69 110 132 138 220 tai muut	±8 × 1,25 % tai muita	6.3 6.6 10.5 11 33 69 tai muut	YNd11 YNyn0 tai muut	10-14	9.4	34	0,63
8000						11.2	40.4	0,63
10 000						13.1	47.6	0,75
12500						15.4	56.5	0,53
16 000						18.5	69.5	0,49
20 000						21.8	84.2	0,49
25 000						25.6	99.5	0.4
31500						30.4	120	0.4
40 000						36.2	140.3	0,39
50 000						42.6	174.3	0,39
63 000						52	210	0,39
75 000						60	238	0,49
90 000						69	274	0,49
120 000						85	328	0,46
150 000						101	385	0,42
160 000						105	404	0,42
180 000						115	436	0,42
240 000						144	539	0.4

Toimintaympäristö:

1. Vakiokäyttölämpötila: -30°C - +40°C. Kun lämpötila ylittää 40°C, yksikköä on käytettävä kuormituksen vähennystilassa.

2. Vakiokäyttökorkeus: Alle 1000 metriä.

3. Normaali käyttökosteus: Päivittäinen keskiarvo ≤95%, kuukausikeskiarvo ≤90%.

4. Varmista asennuksen aikana, että kallistuskulma ei ylitä 15°.

5. Tarkista säännöllisesti öljymäärän mittari, öljyn laatu ja ympäristö.

6. Pidä öljyllä upotettu muuntaja poissa syttyvistä alueista, sähkömagneettisista häiriövyöhykkeistä ja muista paikoista, jotka voivat vaikuttaa muuntajan toimintaan.

Ominaisuudet

1. LUGAO valmistaa 132 kV, 110 kV, 50 MVA ja 125 MVA öljyllä upotettuja muuntajia, joilla on erinomainen lämmönpoistokyky. Muuntajaöljy imee nopeasti käämien ja sydämen tuottaman lämmön ja kierrättää sen lämmönvaihtimen läpi.

2. Vahva eristyskyky. Eristävä öljy voi tehokkaasti eristää sisäiset purkaukset.

3. Pitkä käyttöikä. Muuntajaöljy voi suojata sydäntä ja käämityksiä ja hidastaa hapettumista.

4. Vahva sopeutumiskyky ympäristöön. Suljettu öljysäiliö voi tukkia ulkoiset epäpuhtaudet.

5.LUGAO:n muuntajat valmistetaan käyttämällä korkealaatuisia komponentteja ja materiaaleja vakaan virransyötön varmistamiseksi.

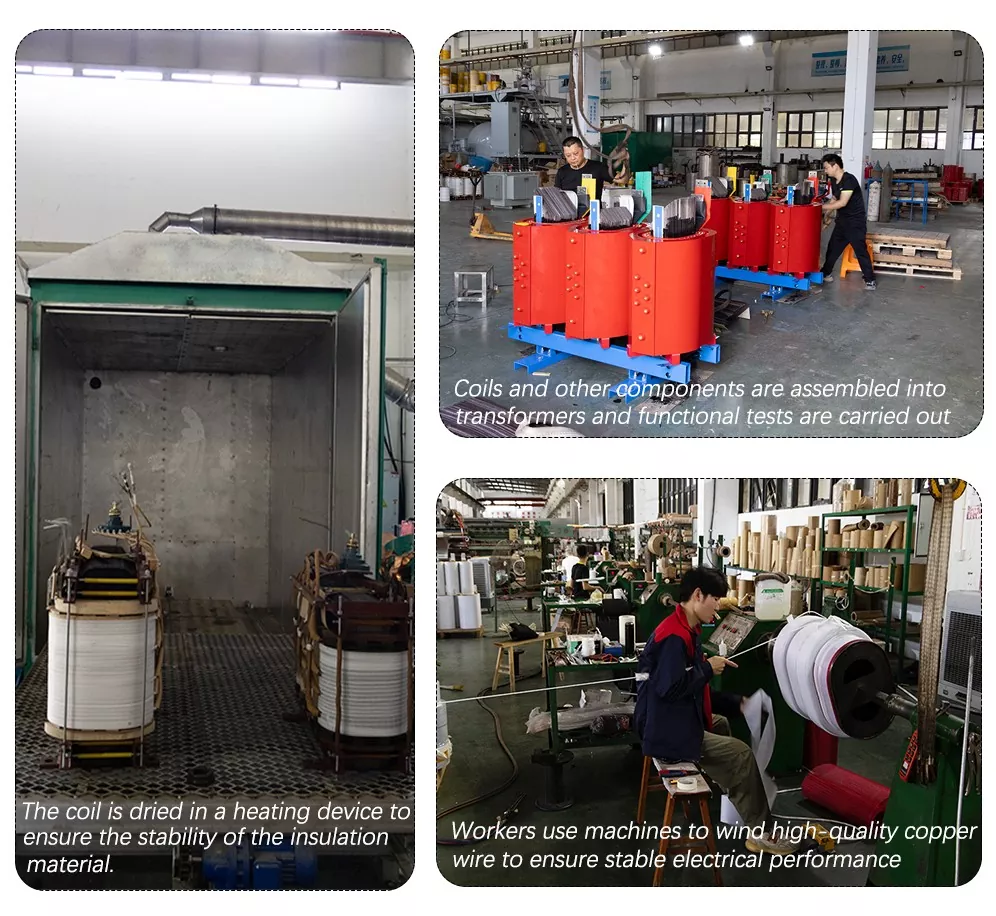

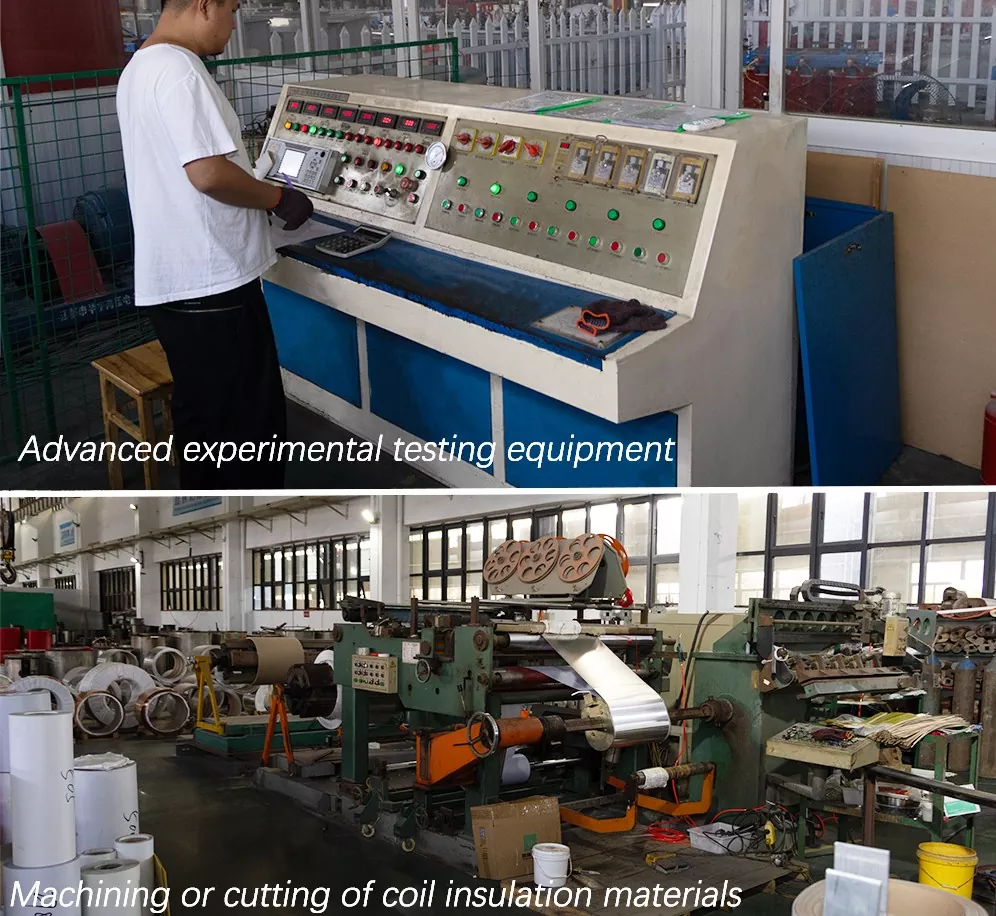

Tehtaamme

Kuljetus
