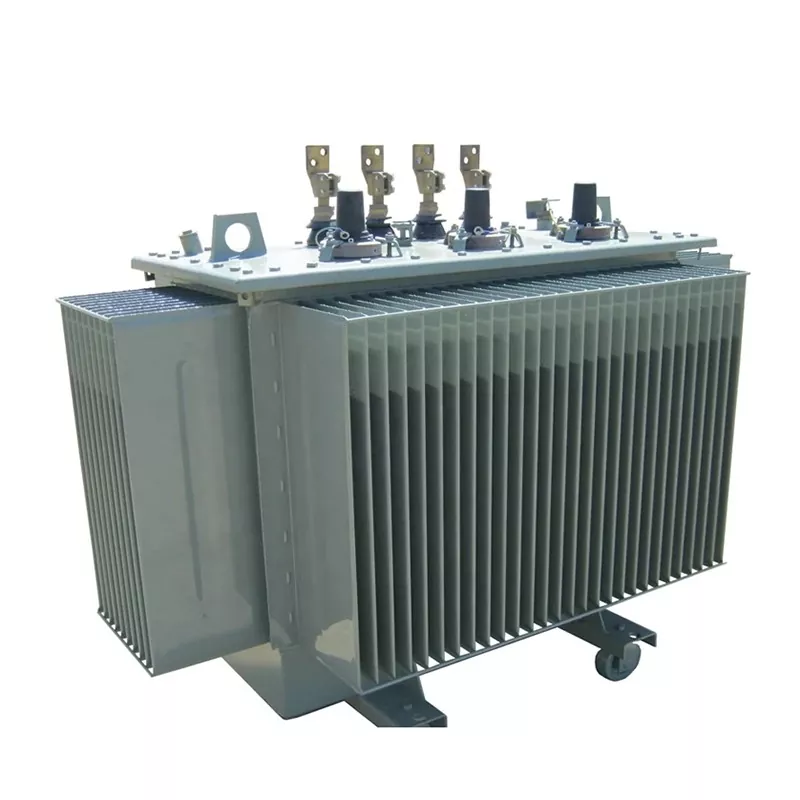

35kv pienihäviöinen ja kuormitettu säätömuuntaja

The35 kV pienihäviöinen ja kuormitettu säätömuuntajaon keskijännitetehomuuntaja, joka on suunniteltu vakaaseen jännitteensäätöön jakelu- ja sähköasemajärjestelmissä. Se integroi ankuormitettu käämikytkin (OLTC)joka mahdollistaa jännitteen säätämisen muuntajan toimiessa ja varmistaa jatkuvan virransyötön ilman keskeytyksiä. Lugao Power Co., Ltd. valmistaa korkealaatuisiamuuntajatkäyttämällä huippuluokan piiteräsytimiä, luotettavia käämiä ja eristävää muuntajaöljyä saavuttaaksesipieni energiahäviö, korkea hyötysuhde ja pitkä käyttöikä. Näitä muuntajia käytetään laajalti voimalaitoksissa, sähköasemissa ja teollisuuden sähkönjakeluverkoissa.

Parametri

Kapasiteetti	GB/20052-2020			impedanssin jännite (%)	kuormittamaton nykyinen (%)	Vektoriryhmä	Pidennä d Conne toiminta
	(S13)
	kuormittamaton menetys	kuormitushäviö
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 TAI Dyn11	±2*2. 5 % TAI±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Kuinka 35 kV:n pienihäviöinen ja kuormitettu säätömuuntaja toimii?

The35 kV pienihäviöinen ja kuormitettu säätömuuntajatoimii sähkömagneettisen induktion perusteella ja integroi OLTC-järjestelmän jännitetasojen säätämiseksi käytön aikana.

Toimintaperiaate

• Sähköenergiaa siirretään käämien välillä sähkömagneettisen induktion kautta.
• OLTC-mekanismi muuttaa muuntajan välioton asentoa katkaisematta virransyöttöä.
• Muuntajaöljy kiertää säiliön sisällä lämmön haihduttamiseksi ja eristämiseksi.
• Patteri luovuttaa lämpöä ympäröivään ilmaan turvallisen käyttölämpötilan ylläpitämiseksi.

Pääsovellusskenaariot

The35 kV pienihäviöinen ja kuormitettu säätömuuntajaSitä käytetään laajalti keskijännitejärjestelmissä, joissa vakaa jännite ja luotettava virransyöttö ovat kriittisiä.

• Sähköntuotantolaitokset
• Sähköasemat
• Teollisuuden sähkönjakelujärjestelmät
• Kaupunkien sähköverkot
• Kaivosteollisuus ja raskas teollisuus
• Uusiutuvan energian verkkoliitännät

On Load Tap Changer Transformerin edut

• Jatkuva jännitteensäätövirransyöttöä katkaisematta.
• Parempi verkon vakausvaihteleviin kuormitusolosuhteisiin.
• Pienempi energiahäviöoptimoidun muuntajan suunnittelun ansiosta.
• Pidempi käyttöikäkorkealaatuisella eristyksellä ja öljyjäähdytyksellä.
• Luotettava suorituskykymonimutkaisissa sähkönjakeluverkoissa.

Ero OLTC:n ja Off Load Tap Changerin välillä

Ominaisuus	OLTC muuntaja	Off Load Tap Changer
Jännitteen säätö	Säädettävä käytön aikana	Vaatii sammutuksen
Virtakatkos	Ei keskeytystä	Virta on katkaistava
Sovellus	Suuret verkot, sähköasemat	Pienet tai vakaat kuormajärjestelmät
Toiminnan joustavuus	Korkea	Rajoitettu

Miksi käyttää 35 kV pienihäviöistä ja kuormitettua säätömuuntajaa?

• Ylläpidävakaa jännitelähtövaihtelevissa kuormitusympäristöissä.
• Vähentääenergiahäviöt ja käyttökustannukset.
• Parantaasähköjärjestelmän luotettavuus ja tehokkuus.
• Sopii käytettäväksinykyaikaiset älykkäät sähköverkot ja teollisuuden sähköjärjestelmät.
• Varmista katkeamaton virransyöttö jännitteensäädön aikana.

OLTC Power Transformerin huolto

• Tarkista säännöllisesti muuntajan öljyn taso ja öljyn laatu.
• Tarkista, että OLTC-mekanismi toimii sujuvasti.
• Tarkkaile käyttölämpötilaa ja kuormitusolosuhteita.
• Varmista, että jäähdytin ja jäähdytysjärjestelmä pysyvät esteettömänä.
• Suorita määräajoin eristys ja sähkötestit.

Miksi valitaLugao?

• Ammattimainen 35 kv:n pienihäviöisten ja kuormitettujen säätömuuntajien valmistajavuosien kokemuksella alalta.
• Laadukkaat raaka-aineetmukaan lukien piiteräslevyt ja korkealuokkaiset käämit.
• Pienihäviöinen ja energiatehokas muotoilukäyttökustannusten vähentämiseksi.
• Tiukat kansainväliset testausstandarditvarmistaa luotettavan suorituskyvyn.
• Nopea toimitusvähintään yhden yksikön tilauksella.
• Ammattimainen tekninen tuki ja huoltopalvelu.
• Tuotteet viedäänKeski-Aasiassa, Afrikassa ja muilla globaaleilla markkinoilla.

FAQ

Mikä on tyypillinen 35 kV:n pienihäviöisen ja kuormittamattoman säätömuuntajan käyttöikä?

Asianmukaisella huollolla muuntaja voi toimia luotettavasti yli 25 vuotta.

Mitä jäähdytysmenetelmää käytetään?

Themuuntajakäyttää öljypohjaista jäähdytystä.Muuntajaöljyn siirrotlämpöä käämeistä ja ytimestä jäähdyttimeen tehokkaan lämmön haihduttamiseksi.

Voiko jännitettä säätää käytön aikana?

Kyllä. OLTC-järjestelmä mahdollistaa jännitteen säätämisen katkaisematta virransyöttöä.

Millä teollisuudenaloilla tätä muuntajaa yleensä käytetään?

Sähkölaitokset, sähköasemat, raskas teollisuus, kaivostoiminta ja uusiutuvan energian hankkeet käyttävät yleisesti35 kV pienihäviöinen ja kuormitettu säätömuuntaja.
