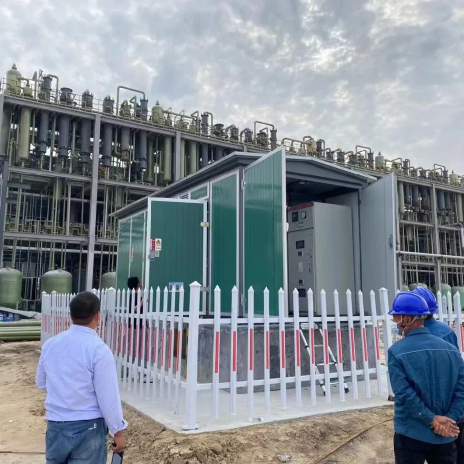

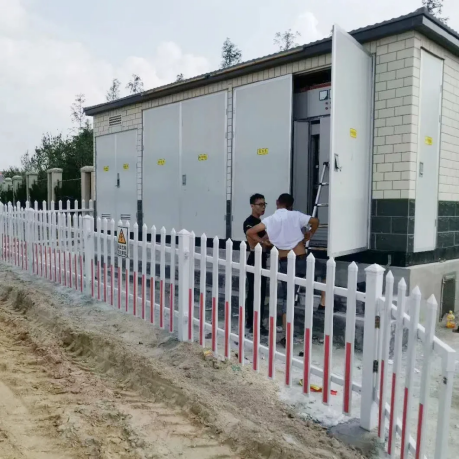

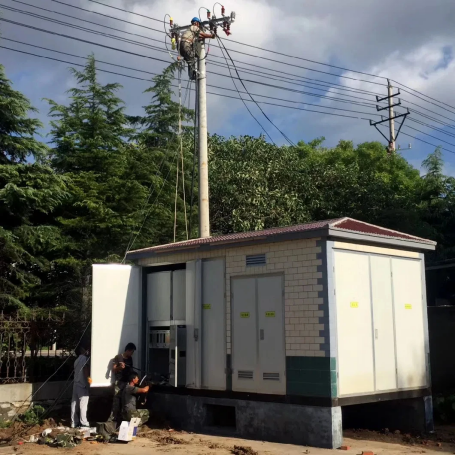

Box-tyyppinen sähköasema (lyhennetty laatikkotyyppiseksi sähköasemana) soveltuu asuinalueille, kaupunkien julkisille asemille, keskusta-alueille vilkkauksille, rakennusvoimalaitoksille jne. Se on eräänlainen korkeajännitekytkinlaitteet, tehon muuntaja, pienjännitekytkin, sähköenergian mittauslaitteet ja reaktiivisen kompensointilaite, joka on asennettu tiettyjen vaatimusten mukaisesti, käytettyjen linjojen jakautumisen suhteen.
Kello 1.laatikkotyyppinen sähköasemaKuorella on oltava viisi suojaustoimintoa vakiovaatimusten mukaan, mukaan lukien auringonsuojaus, sadesuojaus, pölynsuojaus, ruosteensuojaus ja pienten eläinten (kuten käärmeiden) ehkäisy. Kuorimateriaali voi olla ruostumattomasta teräksestä valmistettu levy, kylmävalssattu teräslevy, alumiiniseoslevy, väriteräslevy ja sementtilevy. Laatikon runko koostuu kolmesta osasta: pohja, kuori ja yläkansi. Pohja hitsataan yleensä tai kiinnitetään pulteilla kanavateräksellä, kulmateräksellä, litteällä teräksellä, teräslevyllä jne.; Tuuletuksen tarpeiden tyydyttämiseksi lämmön hajoamisen ja sisääntulon ja poistolinjojen tarpeet avattiin vastaavissa asennoissa. Laatikon kuori ja yläkansi voidaan taivuttaa, hitsata tai kytkeä ruuveilla, saranoilla ja siihen liittyvät erityiset tarvikkeet kanavateräksellä, kulmateräksellä, teräslevyllä, alumiiniseoslevyllä, väriteräslevyllä, sementtilevyllä jne., Jotta voitaisiin estää voimakasta auringonvalon säteilyä kuumassa kesällä, yläosassa on eristysmateriaalit, jotka ovat alhaisella lämmönjohtavuudella, yleisesti käytettyä villataulua, polytyyppiä, kuitenkin perinteisiä "yhdistämisessä". Useimmat suunnittelijat eivät enää käytä menetelmää kuoren täyttämiseksi eristystäyteaineilla, koska vaikka se voi estää auringonvalot, se estää silti muuntajan lämmön hajoamista. Siksi säilytysreikien säilyttämisen lisäksi lämmön hajoamisaluetta lisääntyy ja ilmankonvektiota vahvistetaan hävittämään lämpöä, samalla kun valmistuskustannukset vähentävät.
2. Box-muuntajan korkeajännitteisen jakelulaite on jaettu kahteen tyyppiin: päätetyyppi ja rengasverkkotyyppi tulevan viivatilan suhteen; Saapuvan linjan suunnan suhteen se voidaan jakaa yleisön tuleviin linjoihin laatikon yläreunasta (pääosin perinteisissä laatikkosuuntajissa) ja maanalaisten saapuvien ja lähtevien linjojen avulla käyttämällä korkeajännitekaapelin kaivoja (joita yleisesti käytetään nykyaikaisissa malleissa). SF6-sarjan kuormituskytkimiä on monia SF6-kaasua kaaren sammutusväliaineena, mutta kustannukset ovat korkeammat kuin FN12-sarjan korkeajännitekuormituskytkimet. Tämän tyyppisellä kytkimellä on erilaisia rakenteita, mukaan lukien sulakkeet, ilman sulakkeita, maadoituskytkimiä jne., Ja se on yleensä varustettu live -näytöillä. Käyttömekanismi on enimmäkseen manuaalinen ja sähköinen. Sulakkeiden kytkinsuojauslaitteet voivat katkaista automaattisesti, kun piiri on oikosulku. Siellä on myös tyhjiökytkimiä, joissa tyhjiö on kaaren sammutusväliaine, jota voidaan käyttää yksin, sulakkeilla tai sarjassa SF6 -sarjan kuormituskytkimillä, mutta se lisää kustannuksia. Käyttäjien ei tarvitse käyttää niitä tällä tavalla, jos heillä ei ole erityisiä vaatimuksia. Jos käyttäjällä on korkeajännitteiset mittausvaatimukset, laatikkotyyppisen muuntajan korkeajännitteisen jakelulaitteen on myös varustettava korkeajännitteisen mittauskaapin avulla, ja sen rakenne koostuu yleensä CT-, PT-, mittausmittarista, kaukosäätimestä ja telemetrialaitteista. Box-tyyppisen sähköaseman mittauksen tulisi kuitenkin perustua matalajännitepuolelle, mikä voi parantaa virtalähteen luotettavuutta ja vähentää epävakaita tekijöitä. Muuntajan menetys voidaan muuntaa käyttäjän veloittamiin sähkömaksuiksi.
3.laatikkotyyppinen muuntajaon varustettu riippumattomalla muuntajahuoneella, joka koostuu pääasiassa muuntajasta, automaattisesta lämpötilanhallintajärjestelmästä, valaistuksesta ja turvakorkeista. Muuntaja säteilee paljon lämpöä, kun se on käynnissä, joten lämmön hajoaminen ja tuuletusongelmat ovat laatikkimuuntajan suunnittelun avainkohtia. Muuntajan toiminnan tuottama lämpö nostaa sisälämpötilaa, varsinkin kun ympäristön lämpötila on korkea. Pelkästään luonnollinen ilmanvaihto ei usein pysty varmistamaan luotettavaa ja turvallista toimintaa. Luonnollisen ilmanvaihdon käytön lisäksi pienen kapasiteetin suhteen lämpötilan mittaussuojaus on yleensä suunniteltu ja ongelman ratkaisemiseksi käytetään pakotettuja pakokaasuja. Järjestelmä koostuu pääasiassa mittauslaitteesta, joka voi mitata muuntajan huoneenlämpötilan ja öljynlämpötilan ja ohjata pakokaasun tuulettimen syöttöä asetetun alueen mukaan manuaalisten ja automaattisten ohjauspiirien kautta. Muuntaja voidaan valita öljy- tai kuivatyyppisiksi. Koska kuiva tyyppi on kallis, käyttäjät mieluummin öljyvihreitä tyyppiä kustannusten vähentämiseksi ilman erityisvaatimuksia. Kapasiteetti on yleensä 100-1250 kVA, ja maksimiarvo ei ylitä 1600 kVA.
4. Laatikkosuuntajan matalajännitehuoneessa on erilaiset suunnittelurakenteet teollisuus- ja kaivosyritysten tai asuinalueiden eri käyttötapahtumien mukaan. Teollisuus- ja kaivosyrityksissä käytetyt laatikkomuuntajat tulisi suunnitella erikseen virtalähteen ja valaistusvirtalähteen saavuttamiseksi. Pienen jännitettä mitattaessa virtalähdetoimisto vaatii erillisen valaistuksen sähkön mittauksen, koska valaistuksen sähkön yksikköhinta on korkeampi kuin sähkö sähkön. Asuinalueilla käytetyn sähköaseman ei tarvitse harkita sähkö sähkön ongelmaa. Matalajännitehuoneessa olevien lähtöreittien lukumäärä vaihtelee muuntajan ja käyttäjän tarpeiden kapasiteetin mukaan. Jos kapasiteetti on pieni ja kysyntä on pieni, vähemmän reittejä voidaan asettaa; Jos kapasiteetti on suuri ja kysyntä on korkea, enemmän reitejä voidaan asettaa. Se voidaan myös asettaa käytävän toimintamuodossa.
