Tämä valkoinen kirja esittelee kattavan analyysin maailmanlaajuisesta tehomuuntajateollisuudesta ja tarkastelee tarkasti kahta hallitsevaa teknologialuokkaa: kuivatyyppisiä ja öljyupotettuja muuntajia. Se tutkii suunnittelun periaatteita, sovellusten segmentointia, kansainvälisiä sääntelypuitteita, elinkaaritaloutta ja kehittyvien markkinoiden dynamiikkaa. Asiakirjassa korostetaan myös, kuinka kiinalainen erikoisvalmistaja Lugao Power Co., Ltd. vastaa nykypäivän markkinoiden vaatimuksiin huippuosaamisen suunnittelun, tiukkojen laatujärjestelmien ja kettereiden räätälöintiominaisuuksien avulla.
Tehomuuntajat ovat nykyaikaisten sähköverkkojen perusinfrastruktuuri. Kun globaali sähkön kysyntä kasvaa kaupungistumisen, teollisuuden laajenemisen ja uusiutuvien energialähteiden integroinnin vetämänä, kehittyneen, luotettavan ja tehokkaan muuntajateknologian kysyntä tulee yhä kriittisemmäksi. Tämä artikkeli on tarkoitettu insinööreille, hankintaasiantuntijoille, projektikehittäjille, infrastruktuurisijoittajille ja energiapolitiikan päättäjille.
1.1 Määritelmä ja ydintoiminto
A tehomuuntajaon sähkömagneettinen laite, joka siirtää sähköenergiaa kahden tai useamman piirin välillä sähkömagneettisen induktion periaatteen kautta. Sen ensisijainen tarkoitus on muuntaa sähkötehoa jännitetasolta toiselle - joko nostamalla jännitettä pitkän matkan suurjännitesiirtoa varten tai vähentämällä jännitettä turvallisen jakelun varmistamiseksi teollisuus-, kaupallisille ja kotitalouksille.
Toisin kuin generaattorit tai moottorit, muuntajat eivät sisällä liikkuvia osia ensisijaisessa toiminnassaan, joten ne ovat luonnostaan luotettavia, pitkäikäisiä ja vähän huoltoa vaativia laitteita. Muuntajan toimintaa ohjaava perusyhtälö on:
V1 / V2 = N1 / N2 = I2 / I1
Kun V edustaa jännitettä, N edustaa kierrosten määrää ensiökäämeissä (1) ja toisiokäämeissä (2) ja I edustaa virtaa. Tämä tyylikäs suhde mahdollistaa jännitteen muunnossuhteiden tarkan suunnittelun laajalla teholuokittelualueella.
1.2 Historiallinen konteksti
William Stanley, Nikola Tesla ja muut keksivät käytännöllisen muuntajan 1880-luvulla, mikä auttoi vaihtovirtasähköjärjestelmien mahdollistamisessa. Ensimmäinen kaupallinen kolmivaiheinen tehomuuntaja otettiin käyttöön 1890-luvulla, mikä avasi mahdollisuuden siirtää sähköä pitkiä matkoja korkealla jännitteellä ja alhaisella virralla, mikä vähentää dramaattisesti resistiivisiä häviöitä. Siitä lähtien muuntajatekniikka on kehittynyt materiaalitieteen edistymisen, eristysparannusten, digitaalisen valvonnan ja energiatehokkuuden optimoinnin ansiosta.
1.3 Rooli nykyaikaisessa sähköinfrastruktuurissa
Nykyään tehomuuntajat muodostavat jokaisen tehonsyöttöjärjestelmän selkärangan. Voimalaitosten massiivisista generaattorin tehostusmuuntajista (GSU) asuinalueita palveleviin jakelumuuntajiin muuntajia löytyy jokaisesta sähköverkon solmukohdasta. Sähköasemat sisältävät tyypillisesti useita suuria tehomuuntajia, jotka käsittelevät kymmenien tai satojen megavoltiampeerien (MVA) kapasiteettia.
Teollisuustilat, kaupalliset kompleksit, datakeskukset, siirtojärjestelmät, offshore-alustat ja uusiutuvan energian laitokset ovat kaikki riippuvaisia luotettavista muuntajaratkaisuista. Muuntajan tyypin, tehon, jäähdytystavan, eristysluokan ja lisävarusteiden valinta on tekninen päätös, joka vaikuttaa suoraan verkon luotettavuuteen, turvallisuuteen, energiatehokkuuteen ja pitkän aikavälin käyttökustannuksiin.
2.1 Markkinoiden koko ja kasvurata
Globaalit tehomuuntajamarkkinat ovat osoittaneet jatkuvaa kasvua viimeisen vuosikymmenen aikana ja kasvavat edelleen. Ikääntyvän verkkoinfrastruktuurin uusimisen, nousevien talouksien nopean sähköistymisen, uusiutuvan energian integroinnin ja älykkään verkon modernisoinnin vetämänä markkinat ovat yksi strategisesti merkittävimmistä sähkölaiteteollisuuden segmenteistä.
Keskeisiä markkinamittareita ovat noin 5,5–7 %:n vuosikasvu (CAGR) vuoteen 2030 mennessä, ja Aasian ja Tyynenmeren alue edustaa suurinta alueellista markkinaa, joka vastaa yli 45 % maailmanlaajuisesta kysynnästä. Kiina on edelleen suurin yksittäinen kansallinen markkina-alue sekä tehomuuntajien tuottajana että kuluttajana.
2.2 Keskeiset markkinatekijät
2.3 Alueellinen markkinadynamiikka
| Alue | Markkinaosuus | Kasvun kuljettaja | Avaintrendi |
| Aasian ja Tyynenmeren alue | ~45 % | Kaupungistuminen | Älykäs verkko |
| Pohjois-Amerikassa | ~20 % | Verkon modernisointi | Vaihto |
| Euroopassa | ~18 % | Energian siirtyminen | Merituuli |
| Lähi-itä ja Afrikka | ~10 % | Sähköistys | Korkean lämpötilan yksiköt |
| Latinalaisessa Amerikassa | ~7 % | Hyödyllinen investointi | Kaivostoiminta |
2.4 Kilpailullinen maisema
Maailmanlaajuisia tehomuuntajamarkkinoita palvelee yhdistelmä suuria monikansallisia yrityksiä ja erikoistuneita alueellisia valmistajia. Tärkeimpiä kansainvälisiä toimijoita ovat ABB (nykyisin Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric ja Eaton. Kuitenkin Kiinassa toimivat valmistajat, kuten TBEA, China XD Group, CRRC, ja erikoistuneet yritykset, kutenLugaoPower Co., Ltd.ovat saavuttaneet merkittävän kansainvälisen markkinaosuuden kilpailukykyisen hinnoittelun, nopeiden toimitusten ja parantuneiden laatustandardien ansiosta.
Kiinalaiset valmistajat tarjoavat nyt merkittävän osan maailmanlaajuisesta muuntajien kysynnästä erityisesti Kaakkois-Aasiassa, Lähi-idässä, Afrikassa ja Latinalaisessa Amerikassa. Kiinalaiset valmistajat täyttävät yhä useammin kansainväliset sertifikaatit, mukaan lukien IEC-, CE- ja ANSI/IEEE-standardit, mikä mahdollistaa laajemman pääsyn maailmanlaajuisille markkinoille.

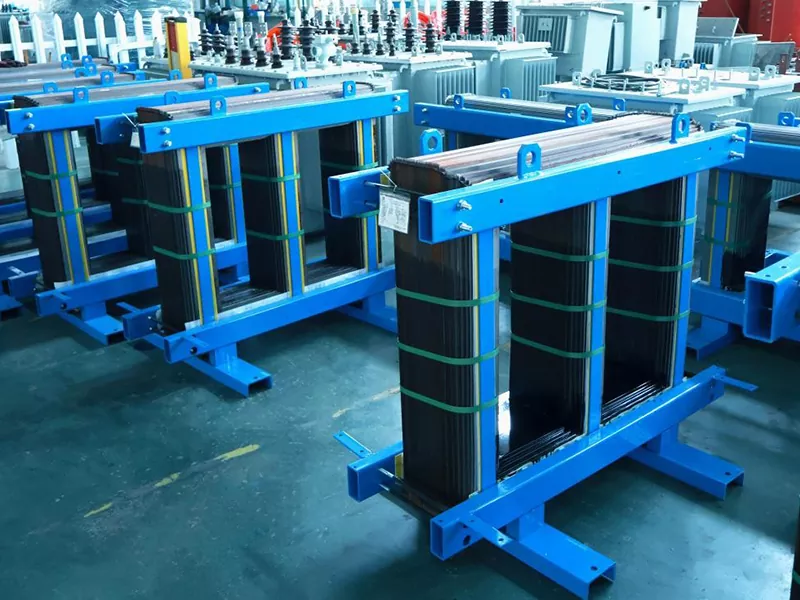

3.1 Magneettisen ytimen suunnittelu
Magneettiydin on minkä tahansa tehomuuntajan keskeinen elementti. Se tarjoaa alhaisen reluktanssin polun magneettivuolle, joka yhdistää ensiö- ja toisiokäämit. Ytimen rakenne vaikuttaa suoraan kuormittamattomiin häviöihin (rautahäviöt), viritysvirtaan, akustiseen kohinaan ja mekaaniseen vakauteen.
Nykyaikaiset muuntajasydämet on valmistettu kylmävalssatuista raeorientoiduista piiteräksistä (CRGO), jotka on leikattu ja pinottu tarkasti pyörrevirtahäviöiden minimoimiseksi. Kehittyneissä malleissa voidaan käyttää amorfisia terässeoksia, joilla on huomattavasti pienemmät hystereesi- ja pyörrevirtahäviöt, mikä on erityisen hyödyllistä jakelumuuntajissa, joissa tyhjäkäyntihäviöitä kertyy jatkuvasti vuosikymmenten aikana.
3.2 Käämien suunnittelu ja eristysjärjestelmät
Käämit on valmistettu hapettomista kupari- tai alumiinijohtimista, jotka on muodostettu keloiksi, jotka on käämitty tarkasti vaaditun kierrossuhteen, virrantiheyden ja impedanssin saavuttamiseksi. Suurjännitekäämissä käytetään yleensä kerroskäämitys- tai levykäämikokoonpanoja, kun taas pienjännitekäämissä käytetään usein kalvo- tai kierukkarakenteita.
Eristysjärjestelmät vaihtelevat muuntajatyypin mukaan. Öljyupotetut muuntajat käyttävät öljykyllästettyä paperia (voimapaperia tai lämpöjalostettua paperia) ensisijaisena kiinteänä eristeenä, jota täydentävät puristuslevysulut, ja mineraaliöljyä sekä jäähdytysaineena että dielektrisenä aineena. Kuivatyyppisissä muuntajissa käytetään valuhartsia (epoksi) tai avokäämittyä lasikuituvahvistettua eristysjärjestelmää, joka kestää erinomaisesti kosteutta, pölyä ja saastumista ilman nestemäisiä eristeitä.
3.3 Jäähdytys ja lämmönhallinta
Lämmönhallinta on yksi muuntajan suunnittelun kriittisimmistä näkökohdista. Liiallinen lämpötila nopeuttaa eristeen ikääntymistä, lisää häviöitä ja lyhentää viime kädessä muuntajan käyttöikää. Muuntajat luokitellaan niiden jäähdytysmenetelmän mukaan käyttämällä vakiotyyppisiä ONAN/ONAF/OFAF-merkintöjä öljytyyppisille ja AN/AF-merkinnöille kuivatyyppisille laitteille.
| Jäähdytyskoodi | Kuvaus |
| ONAN | Oil Natural Air Natural |
| ONAF | Oil Natural Air Forced |
| OFAF | Oil Forced Air Forced |
| AN | Air Natural |
| AF | Ilmavoimat |
3.4 Oikosulkukestävyys
Tehomuuntajien on kestettävä liitetyn sähköverkon oikosulkutapahtumien aikana syntyneet valtavat sähkömagneettiset voimat. Mahdolliset oikosulkuvirrat voivat nousta 20–25 kertaa nimellisvirtaan, mikä tuottaa virran neliöön verrannollisia voimia. Vankka mekaaninen rakenne – mukaan lukien jäykistetyt käämit, tiukka käämigeometrian säätö ja runkorakenne – on välttämätöntä kestävyyden varmistamiseksi.
IEC 60076-5- tai IEEE C57.12 -standardien mukainen oikosulkutestaus vahvistaa muuntajan mekaanisen ja termisen eheyden vikatilanteissa. Tämä testaus edustaa yhtä tiukimmista pätevyysvaatimuksista voimalaiteteollisuudessa.

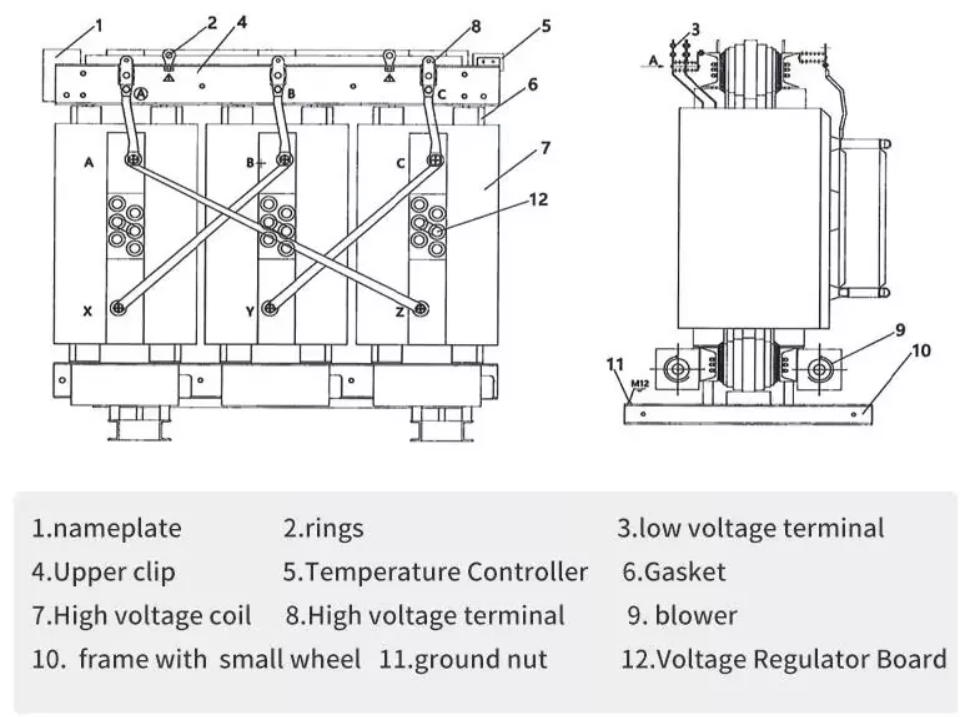

Kuivatyyppisissä muuntajissa käytetään ilmaa ja kiinteitä eristemateriaaleja - pääasiassa epoksihartsia tai lasikuituvahvisteisia järjestelmiä - nestemäisten eristeiden sijaan. Käämit on joko valettu epoksihartsiin (valuhartsikuivatyyppi tai CRT) tai kiedottu lasikuitukääreillä ja tyhjiöpainekyllästetyillä (VPI) hartsilla tai lakalla. Valuhartsikuivatyyppiset muuntajat, yleisin nykyaikainen muunnos, kapseloivat käämit kokonaan epoksihartsin ja mineraalitäyteaineen seokseen, tyypillisesti tyhjiövaluolosuhteissa tyhjien tilojen poistamiseksi. Tuloksena on vankka, tiivis, itsestään sammuva eristysjärjestelmä, joka ei vaadi nestemäistä jäähdytysnestettä ja on luonnostaan palonkestävä.
Kuivatyyppiset muuntajat ovat ensisijainen valinta aina, kun ihmisten tai herkkien rakenteiden läheisyys tekee öljyttömän toiminnan etusijalla. Tärkeimpiä sovellussektoreita ovat kaupunkien sähköasemat kaupallisissa ja toimistorakennuksissa, sairaaloissa ja terveydenhuollon laitoksissa, hotelleissa ja vieraanvaraisissa komplekseissa, rautatieasemilla ja metrojärjestelmät, puhdastilavaatimukset täyttävät tuotantolaitokset, datakeskukset ja tietoliikennelaitokset, uusiutuvan energian muunnosasemat ja laivojen sähköjärjestelmät.
Keskeiset tiedot: Lugao Dry-Type muuntajat
Lugao Power Co., Ltd. valmistaa kuivatyyppisiä muuntajia valuhartsi (CRT) ja tyhjiöpainekyllästetty (VPI) kokoonpanoissa. Vakioarvot kattavat 25 kVA - 16 000 kVA ja ensiöjännitteet 35 kV asti. Tuotteet ovat IEC 60076-11-, GB/T 10228-, CE- ja CCC-standardien mukaisia. Saatavilla on mukautettuja koteloluokkia, käämikytkimiä, lämpötilanvalvontajärjestelmiä ja paineilmajäähdytyspäivityksiä.

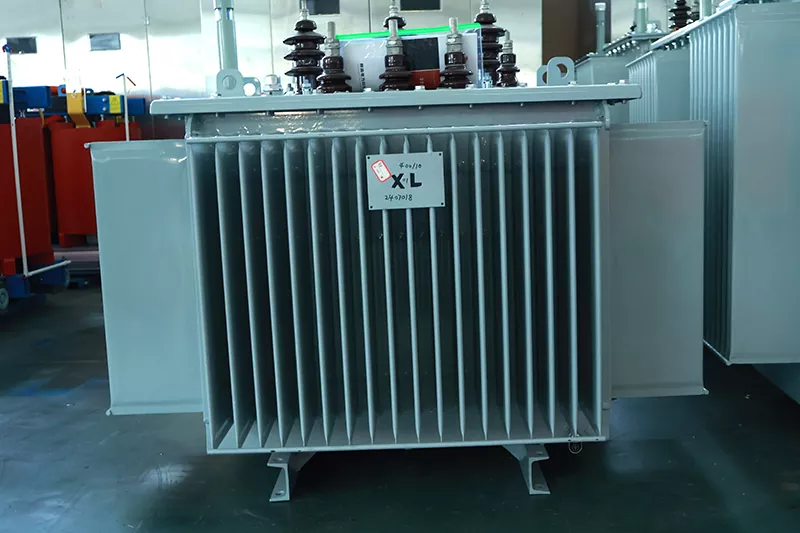

Öljyupotetut tehomuuntajat käyttävät mineraalimuuntajaöljyä (tai vaihtoehtoisia dielektrisiä nesteitä, kuten synteettisiä estereitä tai luonnollisia esteriöljyjä) sekä ensisijaisena eristysaineena että pääasiallisena jäähdytysaineena. Muuntajan aktiivinen osa - joka koostuu sydämestä ja käämeistä - on täysin upotettu tähän dielektriseen nesteeseen suljetussa terässäiliössä. Sydämen ja käämien häviöistä syntyvä lämpö johdetaan öljyyn ja johdetaan sitten ympäröivään ilmaan patteripankkien, säiliön aaltopahvin seinien tai jäähdytysputkien kautta.
Öljyn erittäin tehokkaan lämmönsiirron ja mineraaliöljyn erinomaisten dielektristen ja eristysominaisuuksien yhdistelmä mahdollistaa öljyllä upotettujen muuntajien erittäin korkeiden tehotiheysten saavuttamisen, mikä tekee niistä suositun teknologian suuritehoisiin sovelluksiin ja ulkoasennuksiin jänniteluokissa jakelusta (11–33 kV) erittäin korkeaan jännitteeseen (750 kV ja enemmän).
Kasvava ympäristötietoisuus on lisännyt kiinnostusta biohajoaviin ja palonkestäviin dielektrisiin nesteisiin öljyupotettuihin muuntajiin. Kasviöljyistä johdetut luonnolliset esterinesteet tarjoavat yli 95 %:n biohajoavuuden ja huomattavasti korkeammat palopisteet (yli 300°C vs. noin 145°C mineraaliöljyillä). Synteettiset esterinesteet tarjoavat samanlaisia etuja laajemmalla lämpötila-alueella. Näitä nesteitä käytetään yhä useammin muuntajiin, jotka sijaitsevat lähellä ekologisesti herkkiä paikkoja, rakennusten sisällä tai korkean palovaaran alueilla.
Öljyllä upotetut muuntajathallitsevat ulkona toimivat sähköasemat, suurjännitteiset liitäntäpisteet, teollisuuden voimansyöttö, kaivostoiminta, öljy- ja kaasulaitokset, vesi- ja lämpövoimalaitokset, uusiutuvan energian keräysasemat ja korkeajännitteiset tasavirtamuuntimet (HVDC). Niiden yhdistelmä korkeaa hyötysuhdetta, ylikuormituskykyä ja kilpailukykyisiä kustannuksia suurilla luokituksilla tekee niistä maailmanlaajuisen standardin yleishyödyllisen mittakaavan sähköinfrastruktuurille.
Tärkeimmät tiedot: Lugaon öljyupotetut muuntajat
Lugao Power Co., Ltd. valmistaa öljyllä upotettuja muuntajia 10 kVA - 50 MVA ensiöjännitteillä 3,3 kV - 110 kV. Tuotteisiin kuuluu S11- ja S13-sarjojen vakiotehoyksiköitä sekä pienihäviöisiä amorfisia ydinvariantteja. Kaikki yksiköt täyttävät IEC 60076, GB 1094 ja asiakkaan määrittelemät kansainväliset standardit. Vaihtoehtoja ovat OLTC, DETC, suojareleen integrointi, kaasurele, lämpötilamonitorit ja mukautetut säiliökonfiguraatiot.
| Parametri | Kuivatyyppi (CRT) | Öljy-upotettu | Päätöstekijä |
| Suurin jännite | 36 kV asti | 1100 kV asti | Korkea jännite: Öljy voittaa |
| Maksimiluokitus | Jopa ~20 MVA | Jopa 1500 MVA | Suuri kapasiteetti: Öljy voittaa |
| Paloturvallisuus | Erinomainen (F1/F0) | Vaatii eristämisen | Sisätiloissa: Kuiva voitto |
| Huolto | Erittäin matala | Keskitaso (öljytarkastukset) | Helppous: Kuiva voittaa |
| Hinta per MVA | Korkeampi | Alentaa | Budjetti: Öljy voittaa |
| Ympäristöriski | Ei mitään | Öljyvuotopotentiaali | Eco: Kuiva voittaa |
| Melutaso | 55–70 dB(A) | 45–60 dB(A) | Hiljaiset alueet: Öljy voittaa |
| Ylikuormituskapasiteetti | Rajoitettu | Erinomainen | Huiput: Öljy voittaa |
| Kosteudenkestävyys | Erinomainen (suljettu) | Hyvä (sinetöity säiliö) | Kosteus: Kuiva voittaa |
| Asennusnopeus | Nopea (ei öljyn täyttöä) | Hitaampi (öljytäyttö) | Nopeus: Kuiva voittaa |
Muuntajastandardit määrittelevät suorituskyvyn, turvallisuuden ja testauksen vähimmäisvaatimukset, jotka tuotteiden on täytettävä, jotta niitä voidaan pitää sähkösovelluksiin sopivina. Tunnistettujen kansainvälisten standardien noudattaminen on edellytys hankkeiden hyväksymiselle, verkkoliitännälle, rahoitukselle ja viennille säännellyille markkinoille. Se tarjoaa myös ostajille takuun tasaisesta laadusta ja yhteensopivuudesta loppupään laitteiden kanssa.
Suunnittelustandardien noudattamisen lisäksi tietyille markkinoille tarkoitetut muuntajat vaativat tuotesertifioinnin tunnustetuilta tahoilta. CE-merkintä on pakollinen Euroopan talousalueelle tuotaville laitteille, mikä osoittaa, että ne ovat pienjännitedirektiivin ja sähkömagneettisen yhteensopivuuden direktiivin mukaisia. Kiinassa myytäville laitteille vaaditaan CCC (China Compulsory Certification). KEMA:n, TUV:n, UL:n tai CSA Labsin suorittamaa kolmannen osapuolen testausta voi vaatia erityiset projektispesifikaatiot tai loppuasiakkaat, joilla on korkeammat vakuutusvaatimukset.
Lugaon vaatimustenmukaisuuden tila
Lugao Power Co., Ltd. suunnittelee ja valmistaa kaikki tuotteet IEC 60076 -sarjan, GB 1094, GB/T 10228, ANSI/IEEE C57 ja brittiläisten standardien mukaisesti. Tuotteilla on CE- ja CCC-sertifikaatit. Tehtaan laadunhallinta on sertifioitu ISO 9001:2015 mukaisesti. ANSI-, BS- tai AS/NZS-standardien mukautettu suunnittelu on saatavilla pyynnöstä vientiprojekteihin.
Maailmanluokan muuntajien valmistus vaatii tiukkaa laadunhallintaa tuotannon kaikissa vaiheissa. Saapuvien materiaalien tarkastuksesta lopulliseen tehtaan vastaanottotestaukseen, kurinalainen laatujärjestelmä on ainoa luotettava tae tasaisesta kenttäsuorituskyvystä. Johtavat valmistajat ottavat käyttöön ISO 9001 -sertifioituja laatujärjestelmiä, joita täydentävät prosessikohtaiset laatusuunnitelmat, kriittisten parametrien tilastollinen prosessiohjaus (SPC) sekä materiaalien ja testitulosten täydellinen jäljitettävyys.
Muuntajan laatu heijastaa viime kädessä sen raaka-aineiden laatua. Tärkeimmät saapuvan laadunvalvonnan (IQC) tarkastuksen alaiset materiaalit ovat piiteräslaminaatiot (mitattuna paksuuden, magneettisen läpäisevyyden ja ydinhäviön suhteen), kupari- tai alumiinijohtimet (tarkistettu puhtaus, mitat ja sähkönjohtavuus), epoksihartsijärjestelmät ja kovettimet CRT-malleihin (viskositeetti, geelittymisaika ja kovettimet), paperin kosteuspitoisuus ja mekaaniset ominaisuudet, eristys, sähkömittaus ja puristusominaisuudet ja muuntajamineraaliöljy (dielektrinen lujuus, kosteuspitoisuus, happamuus ja liukenemiskaasuanalyysi öljyllä upotetuille yksiköille).
| Rutiinitesti | Tarkoitus |
| Suhteen mittaus | Tarkistaa käännössuhteen tarkkuuden tyyppikilven teknisten tietojen perusteella |
| Vektoriryhmän ja vaiheen siirtymän tarkistus | Vahvistaa käämien liitännät ja napaisuuden |
| Impedanssin jännitteen ja kuormitushäviön mittaus | Vahvistaa vuotoimpedanssin ja kuparihäviöt nimellisvirralla |
| No-kuormitushäviön ja tyhjäkäynnin virran mittaus | Vahvistaa sydänhäviön ja magnetointivirran nimellisjännitteellä |
| Sovellettu jännitteenkestotesti | Testaa käämien eristyksen eheyttä maata vasten ja käämien välillä |
| Indusoituneen jännitteen kestotesti | Tarkistaa sisäisen eristyskyvyn korotetulla taajuudella |
| Eristysvastuksen mittaus | Tarkistaa eristyksen yleisen kunnon ja kosteusherkkyyden |
Vaikka muuntajahäviöt ovatkin prosentuaalisesti pieniä (tyypillisesti 0,5–1,5 % nimellistehosta), ne kerääntyvät valtaviin kokonaismääriin maailmanlaajuisessa asennettuna. Arvioiden mukaan muuntajahäviöt vastaavat noin 1–2 % koko maailman sähköntuotannosta, mikä vastaa satoja miljardeja kilowattituntia vuosittain. Yksittäiselle muuntajalle, jonka käyttöikä on 25–40 vuotta, jopa 10 %:n häviövähennys säästää huomattavia energiakustannuksia koko elinkaaren aikana.
Sääntelyviranomaiset Euroopan unionissa (ekosuunnitteludirektiivi), Yhdysvalloissa (DOE-tehokkuusstandardit) ja yhä useammin Aasiassa ovat vahvistaneet teho- ja jakelumuuntajille pakolliset vähimmäistehokkuusstandardit. Nämä määräykset tiukentuvat asteittain, mikä luo kaupallisen pakotuksen valmistajille ja ostajille priorisoida vähähäviöiset mallit.
Muuntajahäviöt koostuvat kahdesta pääkategoriasta. Tyhjäkuormitushäviöitä (kutsutaan myös rauta- tai sydänhäviöiksi) esiintyy aina, kun muuntaja on jännitteellinen, kuormitustasosta riippumatta. Ne johtuvat hystereesistä ja pyörrevirroista magneettisydämessä, ja ne on minimoitu korkealaatuisen rakeisen piiteräksen, laminointien tarkan laserleikkauksen, porrastetun hylsyn kokoonpanotekniikan ja korkealuokkaisissa malleissa amorfisten terässeosten käytön ansiosta (jotka vähentävät tyhjäkäyntihäviöitä 70–80 % perinteiseen GO-teräkseen verrattuna).
Kuormitushäviöt (kutsutaan myös kupari- tai oikosulkuhäviöiksi) ovat verrannollisia kuormitusvirran neliöön ja syntyvät käämien resistiivisestä kuumenemisesta. Niitä pienennetään optimoidun käämigeometrian, pienemmän resistanssin johtimien ja edistyneiden transponointitekniikoiden ansiosta, jotka hallitsevat haja- ja pyörrehäviöitä käämeissä kuormituksen alaisena.
Tehomuuntajan alkuperäinen hankintahinta edustaa vain yhtä osaa sen elinkaaren kokonaiskustannuksista. Hankintaryhmät, jotka keskittyvät yksinomaan ostohintaan, saattavat aliarvioida muuntajan omistamisen todellisen taloudellisen taakan. Tiukka kokonaiskustannusanalyysi (TCO) ottaa huomioon kaikki kulut määrittelystä ja hankinnasta asennukseen, käyttöön, ylläpitoon ja mahdolliseen käytöstä poistamiseen.
| TCO-komponentti | Pohdintoja |
| Ostohinta | Laitekustannukset, tehdashyväksyntätestaus, dokumentaatio ja pakkaus |
| Kuljetus ja logistiikka | Kansainvälinen merenkulku, tullimaksut, sisämaakuljetukset ja vakuutukset |
| Asennus ja käyttöönotto | Työmaan valmistelu, rakennustyöt, kaapeliliitännät, öljyn täyttö (öljyyksiköt) ja käyttöönottopalvelut |
| Kuormittamattomat häviökustannukset (pääomitettu) | Arvioitu aktivoitujen hävikkien menetelmällä: A × tyhjäkäyntihäviö (kW) suunnittelun aikana paikallisilla energiakustannuksilla |
| Kuorman menetyskustannukset (pääomitettu) | B × Kuormitushäviö (kW) nimelliskuormalla, vähennettynä mitoitusiän aikana |
| Ylläpitokustannukset | Öljyn testaus ja vaihto (öljyyksiköt), tiivisteiden huolto, jäähdytysjärjestelmän huolto ja käämikytkimien huolto |
| Valvonta ja suojaus | Digitaaliset valvontajärjestelmät, releen suojaus, SCADA-integraatio |
| Käytöstäpoisto ja hävittäminen | Öljyn hävittäminen tai kierrätys (öljyyksiköt), muuntajan sydämen ja käämien kierrätys |
Voimateollisuus arvioi muuntajien tarjouskilpailuja yleisesti käyttämällä aktivoitujen häviöiden menetelmää, joka tunnetaan myös A&B-tekijämenetelmänä. Arvioidut kokonaiskustannukset lasketaan seuraavasti:
TEC = ostohinta + (A × P0) + (B × Pk)
Kun P0 on tyhjäkäyntihäviö (kW), Pk on kuormitushäviö nimellisvirralla (kW), A on tyhjäkäyntihäviöiden aktivoitu kustannukset ($/kW, mikä heijastaa 24/7-käyttöä) ja B on kuormitushäviöiden aktivoitu hinta ($/kW, mikä kuvastaa käyttösuhdetta ja kuormituskerrointa). Tätä kehystä käytettäessä nimellisarvoltaan halvemmalta näyttävä muuntaja voi osoittautua kalliimmaksi elinkaarensa aikana suurempien energiahäviöiden vuoksi.
Generator step-up muuntajat (GSU) muuntaa generaattoreiden lähtöjännitteen (tyypillisesti 11–22 kV) siirtojännitetasoiksi (110 kV, 220 kV, 500 kV tai korkeampi) pitkän matkan irtotavarakuljetusta varten. Nämä muuntajat ovat sähköjärjestelmän suurimpia ja kriittisimpiä sähkölaitteita, joiden arvot ovat yleensä 100 MVA - yli 1 000 MVA. Automuuntajat yhdistävät siirtoverkon eri jännitetasot ja tarjoavat joustavan tehovirran hallinnan.
Raskas teollisuus on yksi vaativimmista muuntajien sovellusympäristöistä. Terästehtaat, alumiinisulatot, sementtitehtaat, kemianteollisuuden laitokset ja kaivostoiminta vaativat muuntajia, jotka kestävät korkean harmonisen pitoisuuden, toistuvia kuormituksen vaihteluita ja haastavia ympäristöolosuhteita, kuten korkeita lämpötiloja, pölyä, tärinää ja syövyttäviä ympäristöjä. Teollisuusmuuntajat on usein suunniteltu mittatilaustyönä erityisillä eristyskäsittelyillä, parannetuilla oikosulkujen kestoarvoilla ja viritetyllä harmonisella suodatuksella.
Aurinkosähkön ja tuulivoiman tuotannon räjähdysmäinen kasvu on luonut uusia muuntajasovellusvaatimuksia. Aurinkovoimalat vaativat invertterimuuntajia tai merkkijonotason nostomuuntajia, jotka muuntavat DC-invertterin lähdön keskijännitteeksi keräystä varten. Tuulivoimalan muuntajien, jotka on sijoitettu turbiinin koneen sisäpuolelle tai pohjaan, on kestettävä tuulen syntymiselle ominaista mekaanista tärinää, lämpökiertoa ja harmonista kuormitusta.
Merellä sijaitsevilla tuulipuistoilla on erityisen vaativia vaatimuksia, sillä laiturille asennetut muuntajat ovat alttiina suolavedelle, rajoitettu huoltoon pääsy ja rajoitettu tila. Näissä haastavissa ympäristöissä käytetään sekä kuivatyyppisiä (nacell-asennuksiin) että erikoistuneita öljyyn upotettuja yksiköitä (offshore-alustalla sijaitseville sähköasemille).
Korkeat toimistotornit, ostoskeskukset, hotellit, sairaalat, yliopistot ja datakeskukset käyttävät keskijännitteisiä kuivatyyppisiä muuntajia alentaakseen sähköverkon syöttöjännitteen käyttökelpoiseen rakennusjännitteeseen (380/220 V suurimmassa osassa maailmaa). Valuhartsikuivamuuntajien paloturvallisuusominaisuudet, alhaiset huoltovaatimukset ja kompaktit mitat tekevät niistä hallitsevan valinnan näihin sovelluksiin.
Lugao Power Co., Ltd. on ammattimainen tehomuuntajien valmistaja ja toimittaja, jonka pääkonttori on Kiinassa ja joka on erikoistunut kuivatyyppisten ja öljyupotettujen tehomuuntajien suunnitteluun, suunnitteluun ja tuotantoon. Lugaon tehtävänä on toimittaa luotettavia, korkealaatuisia sähköratkaisuja kotimaisille ja kansainvälisille markkinoille, ja se on rakentanut mainetta, joka perustuu tekniseen tarkkuuteen, valmistuskuriin ja asiakaslähtöiseen palveluun.
Toisin kuin monipuoliset sähkölaiteryhmittymät, Lugaon yksinomainen keskittyminen tehomuuntajiin mahdollistaa syvän teknisen asiantuntemuksen, jatkuvan prosessien parantamisen ja jakamattoman suunnittelun huomion koko tuotevalikoimassa. Tämä erikoistuminen tarkoittaa suoraan tuotteiden laatua, sovellustuntemusta ja reagoivaa asiakastukea.
| Tuoteluokka | Kuvaus |
| Kuivatyyppiset valuhartsimuuntajat | Valettu hartsi (CRT) rakenne, 25 kVA - 16 000 kVA, 35 kV primäärijännite, IEC 60076-11 / GB/T 10228 yhteensopiva |
| Kuivatyyppiset VPI-muuntajat | Tyhjiöpainekyllästetty, avoin rakenne tuuletettuihin sisätiloihin |
| Öljyupotetut jakelumuuntajat | 10 kVA - 10 MVA, 3,3 kV - 35 kV, standardi S11/S13-sarja, pienihäviöiset amorfiset ydinvaihtoehdot |
| Öljyupotetut tehomuuntajat | Jopa 50 MVA, 110 kV luokka, sähköasema- ja teollisuussovelluksiin |
| Mukautetut ja erikoismuuntajat | Miinakäyttöiset, merikäyttöiset, korkean lämpötilan ympäristön, harmonisia kestävät tai muut erikoiskokoonpanot |
Lugaon tuotantolaitos on varustettu tarkoitukseen rakennetuilla tuotantolinjoilla sekä kuivatyyppisten että öljyupotettujen muuntajien tuotantoon, mukaan lukien käämityskoneet, hylsyn leikkaus- ja pinoamislaitteet, hartsivalu- ja kovetusuunit, öljynkäsittely- ja tyhjiötäyttöjärjestelmät sekä kattava sähkötestilaboratorio. Sydänlaminaatioiden, käämien ja säiliökokoonpanojen oma valmistus takaa täydellisen laadunvalvonnan ja nopean reagoinnin räätälöityihin vaatimuksiin.
Lugaon laadunhallintajärjestelmä on sertifioitu ISO 9001:2015 -standardin mukaan, joka kattaa suunnittelun, hankinnan, valmistuksen, testauksen ja huoltopalvelut. Yrityksellä on täysin varustettu testilaboratorio, joka pystyy suorittamaan kaikki IEC 60076:n ja GB-standardisarjan edellyttämät rutiini- ja tyyppitestit. Testitiedot tallennetaan digitaalisesti ja ne voidaan jäljittää yksittäisten muuntajien sarjanumeroihin, mikä tukee täydellistä tuotedokumentaatiota vienti- ja projektin käyttöönottovaatimuksia varten.
Lugao-muuntajia on toimitettu projekteihin Kaakkois-Aasiassa, Lähi-idässä, Afrikassa, Itä-Euroopassa ja Latinalaisessa Amerikassa. Kansainvälinen projektikokemus kattaa uusiutuvan energian keräysasemat, teollisuuslaitosten sähköjärjestelmät, infrastruktuurin sähköistysohjelmat ja liikerakennusten MV/LV-asennukset. Lugaon vientivalmiudet sisältävät asiakkaan määrittelemien kansainvälisten standardien noudattamisen, kolmannen osapuolen tarkastustilat ja täydelliset vientiasiakirjapaketit.
Vakioluettelomuuntajat kattavat suurimman osan yleisistä sovellusvaatimuksista. Kuitenkin merkittävä osa teollisuus-, infrastruktuuri- ja sähköntuotantoprojekteista vaatii muuntajia, jotka poikkeavat luettelon määrittelyistä. Lugaon oma suunnittelutiimi tukee täydellistä räätälöintiä kaikilla tärkeimmillä parametreilla, mukaan lukien nimellisteho (kVA/MVA), jännitesuhde, vektoriryhmä, impedanssijännite, eristysluokka, jäähdytysmenetelmä, kotelon IP-luokitus, lämpötilan valvonta, käämikytkimen tyyppi (DETC/OLTC) ja fyysiset mitat.
Vienti- ja projektitoimitusmuuntajat toimitetaan kattavalla dokumentaatiopaketilla, joka sisältää testitodistukset (rutiini ja tyyppi), mittapiirustukset, asennus- ja huolto-oppaat, arvokilven aikataulu, laaduntarkastuspöytäkirjat, materiaalitodistukset pääkomponenteille ja vaatimustenmukaisuustodistukset (CE, CCCtai asiakkaan määrittämä kolmannen osapuolen sertifikaatti).
Lugao käyttää suoran tehtaan toimitusmallia, joka eliminoi välimarginaalit ja mahdollistaa kilpailukykyisen hinnoittelun sekä suoran pääsyn suunnittelu-, tuotanto- ja laatutoimintoihin. Asiakkaat hyötyvät suorasta yhteydenpidosta suunnittelu- ja tuotantotiimien kanssa, läpinäkyvistä valmistuksen edistymisen päivityksistä ja mahdollisuudesta vaikuttaa aikaherkkien projektien tuotannon ajoitukseen.
Vakiotuotteiden läpimenoajat vaihtelevat 4–12 viikkoa luokituksen, monimutkaisuuden ja nykyisen tuotannon kuormituksen mukaan. Räätälöidyt muuntajat, joiden tekniset tiedot eivät ole vakioita, vaativat tyypillisesti 10–18 viikkoa tilauksen tekemisestä toimitukseen. Lugao ylläpitää puskurivarastoohjelmaa suuria vakioluokituksia varten, mikä mahdollistaa nopean toimituksen kiireellisiin tarpeisiin.
Kaikki Lugao-muuntajat on pakattu kansainvälisiä kuljetuksia varten, ja niissä on puiset laatikot, kosteutta imevät kuivausainepakkaukset, typpipaineistus öljyyn upotetuille yksiköille kuljetuksen aikana ja iskunilmaisintarrat. Kuljetusvaihtoehtoja ovat täyskonttikuorma (FCL) merirahti, pienempi kuin konttikuorma (LCL) yhdistäminen ja lentorahti pienille kiireellisille lähetyksille. Lugao ylläpitää suhteita kokeneiden huolitsijoiden kanssa suurilla vientireiteillä.
Lugaon sitoutuminen ulottuu tuotteiden toimittamisen ulkopuolelle. Teknistä tukea on saatavilla koko asennus- ja käyttöönottovaiheen ajan, ja se sisältää teknisiä ohjeita muuntajan asennukseen, öljyn täyttö- ja käyttöönottotarkastuksiin, suojareleen asetussuosituksia ja liuenneen kaasun alkuanalyysiä (DGA) öljyllä upotetuille yksiköille. Takuu ja varaosien saatavuus ovat osa vakiotoimituspakettia.
Digitaalisten antureiden, tietoliikennerajapintojen ja data-analytiikan integrointi tehomuuntajiin edustaa perustavanlaatuista kehitystä verkkovarallisuuden hallinnassa. Älykkäät muuntajat on varustettu jatkuvalla öljyn lämpötilan, käämin lämpötilan, liuenneen kaasun tason, osittaisen purkaustoiminnan, öljyn laatuparametrien ja kuormitusvirran valvonnalla. Tiedot siirretään omaisuudenhallinta-alustoille IEC 61850:n tai IoT-protokollien kautta, mikä mahdollistaa ennakoivien huoltoalgoritmien havaitsevan kehittyvät viat viikkoja tai kuukausia ennen vikaa. Digitaalinen valvonta vähentää dramaattisesti odottamattomien vikojen riskiä, pidentää muuntajan käyttöikää estämällä ylikuormitusta tai ylikuormitusta ja optimoi huoltovälit. Muuntajamarkkinoilla älykäs valvonta omaksuu nopeasti, erityisesti kriittisissä verkkoomaisuuksissa ja kalustoissa, joissa keskitetty etävalvonta voi korvata toistuvia manuaalisia tarkastuksia.
Perinteisen muuntajan eristyksen – öljykyllästetyn voimapaperin ja mineraaliöljyn – jatkuvan enimmäislämpötilan luokitus on 98°C (hotspot). Termisesti jalostettu paperi nostaa tämän noin 110 °C:seen, kun taas polyamidi(aramidi)eristysjärjestelmät voivat toimia 140 °C:ssa tai korkeammassa lämpötilassa. Korkean lämpötilan eristysjärjestelmät mahdollistavat muuntajien kuormituksen korkeammalle tasolle tietyn fyysisen koon mukaan, mikä vähentää pääomakustannuksia MVA:ta kohden, tai ne voivat toimia alhaisemmassa lämpötilassa samalla arvolla, mikä pidentää merkittävästi eristeen käyttöikää.
Amorfisilla metalliseoksilla, jotka valmistetaan sulan teräksen nopealla sammutuksella, on epäjärjestynyt atomirakenne, joka vähentää dramaattisesti magneettisia häviöitä verrattuna perinteiseen rakeiseen piiteräkseen. Amorfisten sydänjakomuuntajien tyhjäkäyntihäviöt ovat 70–80 % pienemmät kuin perinteiset mallit, mikä tarjoaa vakuuttavan energiatehokkuuden edun. Amorfisten ja tavanomaisten sydänten välisten kustannusten kaventuessa ja energiatehokkuusmääräysten tiukentuessa amorfiset sydänmuuntajat kasvattavat markkinaosuuttaan jakelusovelluksissa maailmanlaajuisesti.
Yliopistojen, kansallisten laboratorioiden ja johtavien valmistajien tutkimus- ja kehitysohjelmat edistävät SST-konseptia, joka korvaa perinteisen matalataajuisen magneettimuuntajan korkeataajuisella tehoelektroniikkamuunnosvaiheella. SST:t tarjoavat galvaanisen eristyksen, kaksisuuntaisen tehovirran, ohjattavan jännitteen ja taajuuden muuntamisen sekä loistehon kompensoinnin yhdessä laitteessa. Vaikka SST:t eivät ole vielä kaupallisesti käytössä laitosmittakaavassa, ne herättävät intensiivistä tutkimuskiinnostusta sovelluksissa, kuten LVDC-mikroverkot, sähköajoneuvojen lataus ja joustava AC/DC-verkkojen yhteenliittäminen.
Offshore-tuulienergiateollisuus lisää kysyntää äärimmäisissä meriympäristöissä toimiville muuntajille, mukaan lukien suolasumun kestävyys, kompaktit jalanjäljet koneen ja alustan asennukseen, parannettu seisminen kestävyys ja joissakin konseptisuunnitelmissa täysi vedenalainen toiminta yli 1 000 metrin syvyydessä. Merenalainen muuntajateknologia on aktiivinen kehitysalue, jota ohjaavat syvänmeren öljyn ja kaasun prosessoinnin sähköistys ja offshore-tuulienergia.
Tehomuuntajat ovat korvaamaton tekniikka, joka tukee nykyaikaista sähkösivilisaatiota. Niiden luotettavuus, tehokkuus ja pitkäikäisyys vaikuttavat suoraan sähköjärjestelmien taloudellisuuteen ja kestävyyteen maailmanlaajuisesti. Valinta kuiva- ja öljypohjaisen tekniikan välillä ei ole binääristä, vaan kontekstista riippuvaista, ja sitä ohjaavat jännitetaso, teholuokitus, asennusympäristö, paloturvallisuusvaatimukset, huoltofilosofia ja elinkaarikustannustavoitteet. Globaalit tehomuuntajamarkkinat jatkavat laajentumistaan uusiutuvan energian integroinnin, kaupungistumisen, teollisuuden kasvun ja verkon modernisoinnin vetämänä. Kiinalaisilla valmistajilla, mukaan lukien erikoisyritykset, kuten Lugao Power Co., Ltd., on yhä tärkeämpi rooli tämän kysynnän tyydyttämisessä, ja ne tarjoavat kansainvälisesti yhteensopivia tuotteita kilpailukykyiseen hintaan sekä teknisesti kehittyneempään ja laadunvarmistukseen.
Lugao Power Co., Ltd. tarjoaa muuntajien toimittajia arvioiville hankintaryhmille vakuuttavan ehdotuksen: keskittyminen tehomuuntajiin, syvä suunnittelukyky sekä kuivatyyppisissä että öljypohjaisissa tuotelinjoissa, tiukka kansainvälisten standardien noudattaminen, suoraan tehtaan toimitus läpinäkyvällä laatudokumentaatiolla ja onnistuneesta kansainvälisestä projektitoimituksesta. Lugaon teknisen osaamisen, laatuun sitoutumisen ja kilpailukykyisen hinnoittelun yhdistelmä tekee siitä vahvan kumppanin projekteihin useilla eri toimialoilla ja maantieteellisillä alueilla.
