Luotettava, nopea ja turvallinen sähkönjakelu on talouskasvun ja yhteiskunnallisen edistyksen edellytys. Kaupunkien infrastruktuurissa, teollisuuslaitoksissa, uusiutuvan energian hankkeissa ja hätävoiman käyttöönotossa insinöörit ja projektikehittäjät vaativat yhä enemmän jakeluratkaisuja, jotka lyhentävät siviilirakentamisen aikatauluja, pienentävät projektien kokonaisriskiä ja ylläpitävät korkeimman tason käyttöturvallisuutta.
Laatikkotyyppinen muuntaja – joka tunnetaan myös nimellä kompakti sähköasema tai esivalmistettu sähköasema – vastaa tähän tarpeeseen tehtaalla kootulla, esitestatulla yksiköllä, joka yhdistää keskijännitekojeiston, jakelumuuntajan ja pienjännitejakelulaitteiston yhteen säänkestävään koteloon. Perinteisten sähköasemarakennusten tarve eliminoituu, joten laatikkosähköasema voidaan asentaa valmiille laatalle, jännittää ja ottaa käyttöön murto-osassa perinteisten lähestymistapojen vaatimasta ajasta.
Lugao Power Co., Ltd. on johtava kiinalainen laatikkotyyppisten muuntajien asiantuntija, joka tarjoaa sekä eurooppalaisen tyypin (IEC-standardi) että amerikkalaisen tyypin (ANSI/IEEE-standardi) tuotteita. Yrityksen suora tehdasmalli, useiden standardien noudattaminen ja vahva räätälöity suunnittelukyky tekevät siitä luotettavan OEM- ja tukkumyyntikumppanin EPC-urakoitsijoiden, laitosten, teollisuuskehittäjien ja uusiutuvan energian projektien omistajille maailmanlaajuisesti.
Tämä valkoinen kirja tarjoaa kattavan teknisen ja kaupallisen analyysin laatikkotyyppisistä muuntaja-asemista: tuotetaksonomia, suunnitteluperiaatteet, suorituskyvyn vertailuarvot, sovellusohjeet, standardien noudattaminen ja hankintapäätösten metodologia. Se on tarkoitettu viiteasiakirjaksi sähköinsinööreille, projektipäälliköille, hankinta-alan ammattilaisille ja teknisille päättäjille.
Globaalin sähkönkulutuksen ennustetaan kasvavan 2,4–3,1 % vuodessa vuoteen 2035 asti, mikä johtuu teollisuuden laajentumisesta, kaupunkien väestönkasvusta, sähköajoneuvojen käyttöönotosta ja hajautettujen uusiutuvien energialähteiden integroinnista. Perinteiset sähköasemien rakentamismenetelmät – vaativat pysyviä rakennusrakenteita, pidennettyjä lupaaikoja ja suuria asennustiimiä – ovat yhä enemmän yhteensopimattomia nykyaikaisen projektitoimituksen vaatiman nopeuden ja joustavuuden kanssa.
Samaan aikaan yleishyödyllisten laitosten ja sääntelyelinten turvallisuus- ja luotettavuusodotukset kasvavat edelleen. Tapahtumat, kuten riittämättömästä ympäristönsuojelusta johtuvat laitehäiriöt, paljastuneiden jännitteisten osien aiheuttamat kaarileimaukset ja vanhojen laitteiden aiheuttama öljyn saastuminen, ovat kaikki edistämässä siirtymistä kohti integroituneempia, tehtaalla testattuja ja suljettuja jakeluarkkitehtuureja.
Maailmanlaajuisten kompaktien/laatikkotyyppisten sähköasemamarkkinoiden arvoksi arvioitiin noin 13,5 miljardia dollaria vuonna 2023, ja sen odotetaan kasvavan 7,2–8,5 %:n CAGR:llä vuoteen 2030 mennessä. Keskeisiä kasvun vektoreita ovat:
| Alue | 2023 arvo | 2030 ennuste | CAGR | Avaimen kuljettaja |
|---|---|---|---|---|
| Aasian ja Tyynenmeren alue | 5,4 miljardia dollaria | 9,8 miljardia dollaria | 8,9 % | Teollistuminen, RE |
| Euroopassa | 3,1 miljardia dollaria | 5,1 miljardia dollaria | 7,4 % | Verkon modernisointi |
| Pohjois-Amerikassa | 2,6 miljardia dollaria | 4,2 miljardia dollaria | 7,1 % | Ikääntyvän infran korvaaminen |
| MEA ja Latinalainen Amerikka | 2,4 miljardia dollaria | 4,5 miljardia dollaria | 9,4 % | Sähköistysohjelmat |
Taulukko 1 – Globaalit laatikkotyyppisten ala-asemien markkinat alueittain, 2023–2030
A Laatikkotyyppinen muuntaja(kutsutaan myös kompaktiksi sähköasemaksi, esivalmistetuksi sähköasemaksi tai pakettiala-asemaksi) on täysin tehtaalla koottu, esitestattu virranjakeluyksikkö, joka yhdistää kolme toiminnallista komponenttia yhteen säänkestävään koteloon:
Tehdasasennus varmistaa, että sisäiset kaapelit, virtakiskoliitännät, suojareleen asetukset ja komponenttien väliset liitännät on valmis, testattu ja varmennettu ennen toimitusta. Paikan päällä tehtävät työt rajoittuvat perustuksen valmisteluun, MV/LV-kaapelin päättämiseen, maadoitukseen ja jännitteisiin.
Kotelotyyppiset sähköasemat luokitellaan laajasti kahteen suunnitteluperheeseen, mikä kuvastaa erilaisia suunnitteluperinteitä ja alueellisia standardien mieltymyksiä:
| Ulottuvuus | Eurooppalainen tyyppi | Amerikkalainen tyyppi |
|---|---|---|
| Vakio | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37-sarja |
| MV-kytkentä | Tyhjiö CB- tai SF₆-kytkinlaitteisto | Sulake + kuormituskatkaisin (LBS) |
| Muuntaja | Kuivatyyppinen (suositeltava) tai öljyllä upotettu | Öljyllä upotettu (vakio) |
| Kohdealueet | Eurooppa, Kiina, Lähi-itä, Aasia-Tyynimeri, Afrikka | Pohjois-Amerikka, Latinalainen Amerikka, osa Aasiaa ja Afrikkaa |
Taulukko 2 – Eurooppalainen vs. amerikkalainen tyyppi: huipputason luokitus
European Type -laatikkosähköasema käyttää modulaarista kolmiosastoista järjestelyä kuumasinkityssä tai ruostumattomasta teräksestä valmistetun kotelon sisällä. Kolme osastoa – keskijännitekojeisto, muuntaja ja pienjännitejakelu – on erotettu fyysisesti sisäseinillä, mikä suojaa kaarivikat ja mahdollistaa riippumattoman pääsyn huoltoa varten ilman, että vierekkäisiä osia jännitetään.

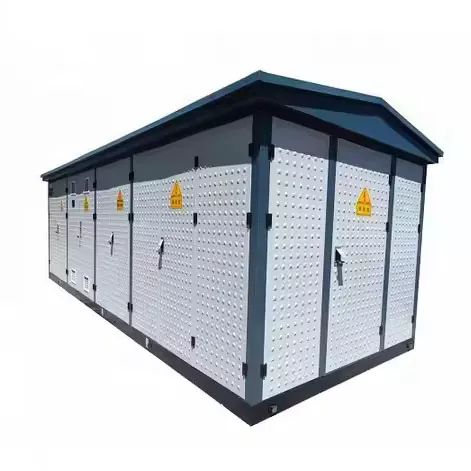

Kuva 1 – European Type Box -sähköasema
MV-osastoon mahtuu joko rengaspääyksikkö (RMU) tai yksittäiset MV-paneelit syöttötopologiasta riippuen (radiaalinen tai rengassyöttö). Käytössä on kaksi pääkytkintekniikkaa:
| Tekniikka | Kuvaus |
|---|---|
| Vacuum Circuit Breaker (VCB) | Katkaisee vika- ja kuormitusvirrat tyhjökatkaisijapullossa. Tarjoaa korkean kestävyyden (10 000+ käyttösykliä), nopean vianpoiston (<50 ms) ja on SF₆-vapaa – ympäristömääräysten mukaan yhä suositumpi. |
| SF₆ Kaasueristetty kytkinlaite (GIS) | Käyttää rikkiheksafluoridikaasua valokaaren sammuttamiseen ja eristämiseen. Erittäin kompakti ja erittäin luotettava. Huomautus: SF₆ on voimakas kasvihuonekaasu (GWP ~23 500) ja sen käyttöä koskevat tiukentuvat ympäristösäännökset EU:ssa ja muualla. |
| Ring-pääyksikkö (RMU) | Tehdastiivistetty, kaasueristetty (SF₆ tai tyhjiö) kytkinlaite, joka yhdistää kuormankatkaisijat ja suojasulakkeet kompaktissa metallikoteloidussa yksikössä. Ihanteellinen rengassyöttöverkkoihin. |
Keskijännitekojeistossa on kaikki tarvittavat suojaustoiminnot: ylivirta (ANSI 51), maasulku (ANSI 51N/67N) ja differentiaalisuojaus tarvittaessa. IEC 62271-200 -yhteensopivuus takaa kaarivikaluokituksen (IAC — Internal Arc Classified) henkilöstön suojaamiseksi.

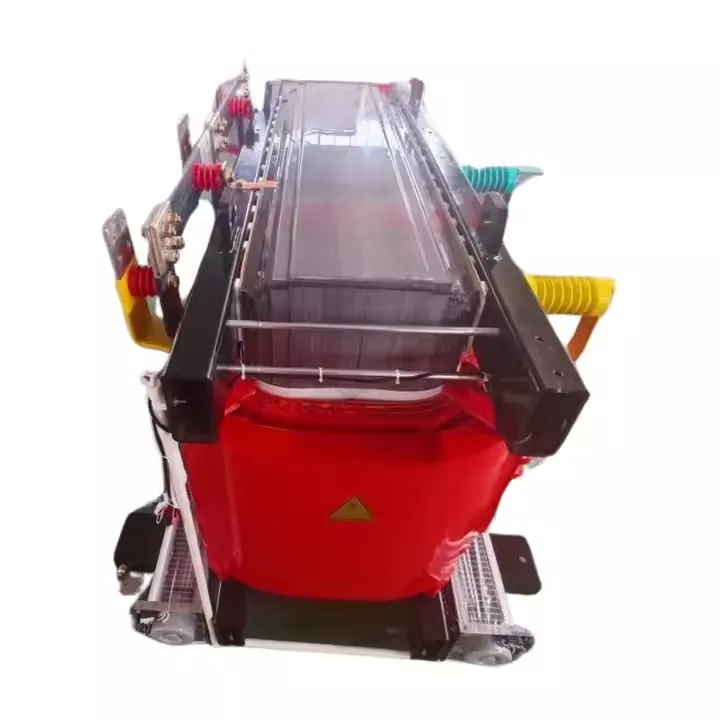

Eurooppalaisen sähköaseman muuntajapaikassa on yleisimmin valuhartsikuivamuuntaja (SCB-sarja), vaikka käytetään myös öljyupotettuja yksiköitä. Kuivan tyypin suosiminen eurooppalaisilla sähköasemilla vastaa paloturvallisuusetuja, jotka ovat kriittisiä kaupunkien, kaupallisten ja sisätilojen läheisyydessä. Tärkeimmät ominaisuudet:
Pienjänniteosastossa on päävirtapiirilevy, jossa on valetut kotelokatkaisimet (MCCB) tai avoimet ilmakatkaisijat (ACB) lähtevissä syöttöjohdoissa, energianmittaus, tehokertoimen korjauskondensaattorit (valinnainen) ja liitännät etävalvontaa ja SCADA-integrointia varten. Virtakiskojärjestelmät on mitoitettu nimellisvirralle sopivalla oikosulkukestävyydellä IEC 61439:n mukaan.
| Parametri | Specification Range |
|---|---|
| Nimelliskapasiteetti | 100 kVA – 2500 kVA (vakio); 6 300 kVA asti erikois |
| MV-jänniteluokka | 6 kV, 10 kV, 20 kV, 35 kV |
| LV-lähtöjännite | 0,4 kV (3P+N), tilattavissa |
| MV-kytkinlaite | Vacuum CB / SF₆ RMU / Load Break Switch |
| Muuntajan tyyppi | Kuivavaluhartsi (suositeltava) tai öljyupotettu |
| Oikosulkuluokitus | 16 kA / 20 kA / 25 kA (1 s) – IEC 62271:n mukaan |
| Suojausluokka | IP33D-standardi; IP44 / IP54 parannetulla kotelolla |
| Ympäristön lämpötila | -25 °C - +40 °C standardi; –40 °C arktinen versio saatavilla |
| Korkeus | Jopa 1000 m standardi; nimettömät versiot jopa 4000 metriin |
| Sovellettavat standardit | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Älykäs verkkointegraatio | IEC 61850 -tietoliikenneliitäntä saatavilla; SCADA-valmius |
Taulukko 3 – Eurooppalainen tyyppikotelo: ohjeelliset tekniset tiedot
Amerikkalainen tyyppi (tunnetaan myös nimellä Pad-Mounted tai Loop-Feed Transformer Substation) erottuu kolmiomaisesta tai lineaarisesta sisäisestä sijoittelustaan, jossa MV-kytkentäosasto ja pienjännitemittaus-/jakeluosat ovat käytettävissä edestä ja sivuilta, ja öljyllä upotettu muuntaja on keskisäilytystilassa. Ulompi kotelo on tyypillisesti painava, maalattu teräskaappi, jossa on peukaloinnin kestävät, riippulukittavat ovet ja joka on suunniteltu asennettavaksi maanpinnalle betonialustan päälle.

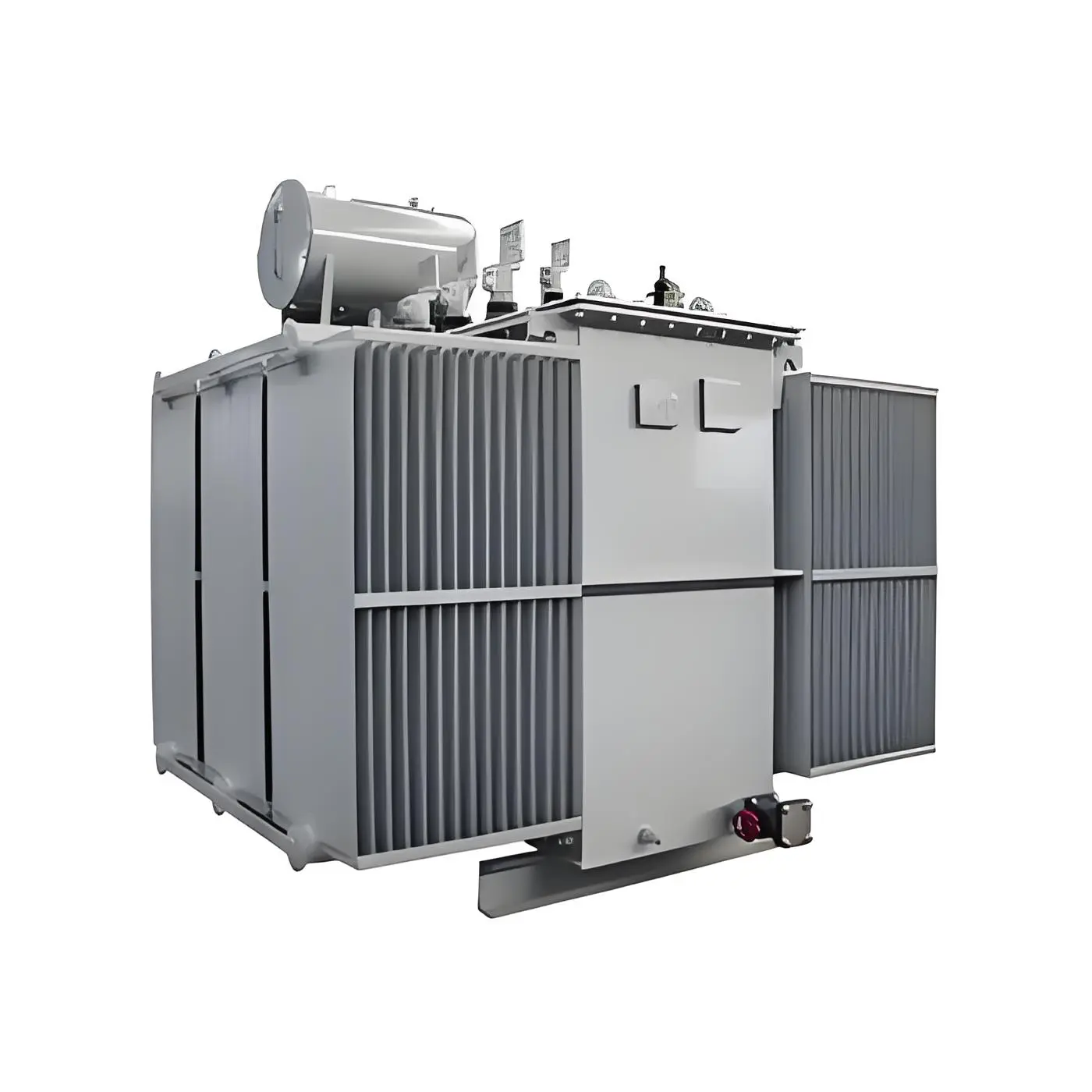

Kuva 2 – American Type Box -sähköasema
Amerikkalainen tyyppi käyttää yksinkertaisempaa, taloudellisempaa MV-kytkentäkonfiguraatiota verrattuna eurooppalaiseen tyyppiin. Vakiojärjestely koostuu:
Tämä kokoonpano tarjoaa vakuuttavan yhdistelmän yksinkertaisuutta, kustannustehokkuutta ja luotettavuutta. Monimutkaisen suojaelektroniikan puuttuminen vähentää ylläpitorasitusta ja erikoistaitojen vaatimuksia, joten se sopii hyvin sovelluksiin alueilla, joilla on rajoitettu tekninen työvoimainfrastruktuuri.
Amerikkalaisen sähköaseman muuntaja on poikkeuksetta öljyllä upotettu, tiivistetty (ilman paisuntasäiliötä) yksikkö. Täysin tiivistetty rakenne estää kosteuden pääsyn öljyyn ja eliminoi eristeen huonontumisen ensisijaisen syyn. Tärkeimmät ominaisuudet:
Amerikkalaisen sähköaseman LV-osio on verrattain yksinkertaisempi, ja se sisältää tyypillisesti pääkatkaisijan tai sulakekytkimen, energiamittarin pistorasian ja liitännät lähteville LV-syöttöjohdoille. Kehittyneempi LV-jakelu (useita lähteviä syöttöjä, tehokertoimen korjaus, kaukovalvonta) voidaan sisällyttää, mutta se on harvinaisempaa vakiokokoonpanoissa.
| Parametri | Specification Range |
|---|---|
| Nimelliskapasiteetti | 75 kVA – 2500 kVA (vakio); 3 750 kVA+ erikoissuunnittelulla |
| MV-jänniteluokka | 5 kV, 15 kV, 25 kV, 35 kV (ANSI-luokka) |
| LV-lähtöjännite | 120/240 V (yksivaiheinen), 208Y/120 V, 480Y/277 V tai mukautettu |
| MV-kytkinlaite | Bay-O-Net / virtaa rajoittava sulake + kuormituskatkaisin |
| Muuntajan tyyppi | Öljyllä upotettu, hermeettisesti suljettu (ONAN) |
| Kotelo | Raskas teräs, jauhemaalattu / polyuretaani maali; peukaloinnin kestävä |
| Suojausluokka | NEMA 3R -standardi (sateen ja räntäsateen kestävä); NEMA 4X valinnainen |
| Deadfront Design | Kyllä – kulmaliittimet kosketusturvalliseen MV-kaapelin päättämiseen |
| Sovellettavat standardit | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Vakio – kaksi sisääntulevan MV-kaapelin asentoa (silmukkasyöttökykyinen) |
Taulukko 4 – American Type Box -sähköasema: Ohjeelliset tekniset tiedot
Vaikka molemmat tuotetyypit täyttävät kompaktin, esivalmistetun virranjakelun perustavoitteen, niiden suunnittelufilosofia, suojauskyky, elinkaarikustannusprofiilit ja optimaaliset sovellusympäristöt eroavat huomattavasti. Alla olevassa taulukossa on jäsennelty vertailu teknologian valintapäätösten tueksi.
| Kriteeri | Eurooppalainen tyyppi | Amerikkalainen tyyppi |
|---|---|---|
| MV-suojaus | Täysi CB-suoja releellä; korkea vikasyrjintä | Sulake-pohjainen; yksinkertaisempi, rajoitettu vikavyöhykkeen selektiivisyys |
| Muuntaja | Kuiva tyyppi mieluummin - paloturvallinen, vähän huoltoa vaativa | Öljyllä upotettu – kestävä, kustannustehokas, todistettu |
| Pääomakustannus | Korkeampi (15–30 %:n palkkio vs. amerikkalainen) | Matalampi – taloudellinen budjettirajoitteisissa projekteissa |
| Smart Grid -valmis | Erinomainen — IEC 61850, SCADA, kaukosäädin | Perus – rajoitettu natiiviäly; päivitettävissä |
| Paloturvallisuus | Erinomainen (kuivamuuntaja, F1 paloluokka) | Hyvä – tiivistetty öljyrakenne; palovarotoimenpiteitä tarvitaan |
| Huolto | Erittäin alhainen – kuivatyyppinen ei tarvitse öljyhuoltoa | Keskitaso – säännöllinen öljyn kunnon valvonta |
| Asennus | Hieman monimutkaisempi; erikoistunut käyttöönotto | Yksinkertainen, nopea – ihanteellinen hajautettuun käyttöön |
| Ylikuormitustoleranssi | Hyvä (pakotetulla ilmajäähdytyksellä) | Erinomainen - suuri öljyn lämpömassa |
| Ensisijainen standardi | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Taulukko 5 – Eurooppalainen vs. amerikkalainen tyyppilaatikon ala-asema: kattava vertailu
Kumpikaan tyyppi ei ole universaalisti parempi. Eurooppalainen tyyppi tarjoaa paremman suojan, paloturvallisuuden ja älykkään verkon skaalautuvuuden korkealla hinnalla, mikä tekee siitä optimaalisen kaupunki-, kaupallisiin ja säänneltyihin ympäristöihin. Amerikkalainen tyyppi tarjoaa erinomaisen kustannustehokkuuden ja käyttöönoton yksinkertaisuuden teollisuuspuistoissa, esikaupunkien sähköverkoissa ja budjettiherkissä projekteissa.
Kotelo on ensimmäinen suojalinja sisäisille sähkölaitteille ja se edustaa pitkän aikavälin luotettavuuden kriittistä elementtiä. Lugao Power box -sähköasemat käyttävät seuraavaa rakennushierarkiaa tuotetyypistä ja ympäristöspesifikaatioista riippuen:
| Materiaalityyppi | Kuvaus |
|---|---|
| Kuumasinkitty (HDG) teräs | Perusrakenne kaikille vakioyksiköille. Sinkkipinnoite tarjoaa erinomaisen korroosionkestävyyden; sopii yleisiin teollisuus- ja kaupunkiympäristöihin. Minimi sinkkikerros: 85 μm ISO 1461 -standardin mukaan. |
| 304 / 316L ruostumatonta terästä | Tarkoitettu rannikko-, meri-, kemiallisiin tai korkean kosteuden sovelluksiin. 316L-laatu tarjoaa erinomaisen kloridinkestävyyden. Standardi offshore-tuulivoimaloiden sähköasemille. |
| Alumiiniseoskotelo | Kevyt vaihtoehto kohteille, joilla on painorajoituksia tai kuljetuslogistiikan rajoituksia. Anodisoitu pintakäsittely takaa korroosionkestävyyden ilman maalausta. |
| GRP / FRP-komposiitti | Lasivahvistettu polymeerivaihtoehto sovelluksiin, jotka vaativat ei-magneettisia, ei-johtavia koteloita (esim. MRI-sarjat, herkät elektroniikkaympäristöt). |
Kotelon suojaus kiinteitä hiukkasia ja vettä vastaan on määritelty IP-koodilla (IEC 60529). Lugaon vakio- ja tehostetut suojaustasot ovat:
| IP-luokka | Suojaustaso | Tyypillinen sovellus |
|---|---|---|
| IP33D | Pöly/sade (15° spray) suoja | Vakio ulkoasennus, yleinen ilmasto |
| IP44 | Roisketiivis joka suunnasta | Rannikkoalueet, trooppiset korkeasadeiset vyöhykkeet |
| IP54 | Pölysuojattu + roisketiivis | Pölyiset teollisuusympäristöt, aavikkoilmasto |
| NEMA 3R | Sadetta ja räntää (ANSI/NEMA-standardi) | Amerikkalainen tyyppi Pohjois-Amerikan / ANSI-projekteihin |
Taulukko 6 — Lugao Powerin tarjoamat kotelon IP/NEMA-suojausluokat
Tehokas lämmönhallinta kotelon sisällä on välttämätöntä eristeen ennenaikaisen vanhenemisen estämiseksi ja toiminnan varmistamiseksi nimellislämpötilarajoissa. Lugaon sähköasemat työllistävät:
Sovellettavien kansainvälisten ja kansallisten standardien noudattaminen ei ole valinnaista – se on hankehyväksyntien, sähkönjakelun yhteenliittämissopimusten, vakuutusturvan ja pitkäaikaisen oikeudellisen vastuusuojan perusta. Lugao Power -tuotteet on suunniteltu, valmistettu ja testattu sovellettavien standardien täyden matriisin mukaisesti sekä eurooppalaisille että amerikkalaistyyppisille tuotteille.
| Vakio | Runko | Laajuus |
|---|---|---|
| IEC 62271-202 | IEC | Suur-/pienjännitteiset esivalmistetut sähköasemat – ensisijainen suunnittelustandardi eurooppalaiselle tyypille. |
| IEC 60076-11 | IEC | Kuivatyyppiset tehomuuntajat — paloteho, ilmasto/ympäristöluokka, eristys. |
| IEC 62271-1 / -100 / -200 | IEC | AC-kytkinlaitteiden yhteiset tekniset tiedot; AC katkaisijat; AC metallikoteloitu kojeisto. |
| IEC 61439-1 / -2 | IEC | Pienjännitekojeistot ja ohjauslaitteet — LV-jakelulevyn suunnittelu ja testaus. |
| ANSI/IEEE C57.12.26 | IEEE | Vaatimukset tyynyille asennetuille öljyupotettaville, yksivaiheisille jakelumuuntajille – Amerikkalainen tyyppi. |
| ANSI/IEEE C57.12.28 | IEEE | Alusasennettu laitekotelon eheys – ANSI-mekaaninen suorituskyky ja turvallisuus. |
| GB/T 17467 | SAC | Kiinan kansallinen standardi suur-/pienjännitteisille esivalmistetuille sähköasemille (vastaa standardia IEC 62271-202). |
| CE (LVD + EMC) | EU | Pakollinen EU/ETA-markkinoille saatetuille tuotteille. Osoittaa yhdenmukaisuuden pienjännitedirektiivin ja EMC-direktiivin kanssa. |
| CCC (3C) | CNCA | Kiinan pakollinen sertifiointi — vaaditaan Kiinan kotimarkkinoilla myytäville säännellyille sähkötuotteille. |
Taulukko 7 – Standardien noudattamismatriisi: Lugao Power Box -sähköasemat
Kun hankit kansainvälisiä projekteja, määritä aina sovellettavat standardit tarjouspyyntöasiakirjoissa ja vaadi todennettavat tyyppitestitodistukset akkreditoidulta kolmannen osapuolen laboratoriolta (esim. KEMA, TÜV, SGS, CESI). Lugao Power ylläpitää nykyiset tyyppitestiraportit ja sertifiointiasiakirjat kaikille vakiotuotteille ja toimittaa niistä kopiot osana vakiotoimitusasiakirjapakettia.
Kotelotyyppisiä muuntaja-asemia käytetään erittäin monipuolisissa sovelluksissa. Seuraavissa osissa kuvataan ensisijaiset sovellussegmentit ja annetaan erityisiä ohjeita tuotetyyppien valinnasta, tärkeimmistä suunnitteluvaatimuksista ja Lugaon asiaankuuluvista ominaisuuksista jokaiselle.
Kunnat ja kaupunkien jakeluyhtiöt käyttävät laatikkosähköasemia 10–35 kV:n 0,4 kV:n muuntamiseen kaupunkiympäristöissä, joissa tilaa on niukasti ja esteettiset, melu- ja turvallisuusvaatimukset ovat tiukat. Tyypillisiä käyttöönottoskenaarioita ovat maanalaiset kammiot, maanpäälliset kioskipaikat ja monitasoiset pysäköintialueet tai rakennusten kellarit.
Teollisuuspuistot ja suuret tuotantokampukset edellyttävät luotettavaa, nopeasti käyttöön otettavaa sähkönjakeluinfrastruktuuria, joka pystyy palvelemaan erilaisia kuormia – moottorikäytöt, prosessilämmitys, paineilma, LVI – korkeilla kuormituskertoimilla ja vaativilla sähkönlaatuvaatimuksilla.
Yleishyödylliset aurinkosähkö- ja tuulivoimahankkeet vaativat suuria määriä tehostettuja sähköasemia (tyypillisesti 0,69 kV invertterilähtö 10/35 kV keräinverkkoon). Näiden projektien taloudellisuus ja aikataulu ovat erittäin herkkiä laitteiden kustannuksille ja asennusaikataululle – molemmat alueet, joilla laatikkosähköasemat tarjoavat ratkaisevia etuja tavanomaisiin sähköasemien rakentamiseen verrattuna.
Merkittävä infrastruktuurin kehittäminen – lentokentät, merisatamat, metro-/rautatiejärjestelmät, stadionit, datakeskukset ja vedenkäsittelylaitokset – edellyttävät luotettavaa primäärisähkönjakelua, jossa on tarkasti määritellyt käytettävyys- ja ylläpidettävyysvaatimukset. Kotelo-asemat toimivat ensisijaisina jakelupisteinä ja toissijaisina sähköasemina toimipaikan jakeluverkon sisällä.
Rakennusprojektit, katastrofipalautusoperaatiot, suuret tapahtumat ja sotilaalliset sijoitukset vaativat kaikki kannettavan, nopeasti käyttöön otettavan sähkönjakeluinfrastruktuurin. Liukkuun tai perävaunuun asennettavat ala-asemat tarjoavat täyden jakelukyvyn minimaalisella työpaikan valmistelulla.
| Vaihe | Toiminta | Keskeisiä kysymyksiä ja huomioita |
|---|---|---|
| 1 | Määritä kuormitus ja kapasiteetti | Kokonaiskuorma (kVA), kysyntätekijä, kuormituksen kasvuennuste 15–20 vuoden ajalle? Koko 70–80 %:n kuormitukseen ennustetun huippukysynnän aikana. |
| 2 | Määritä jännitetasot | Käytettävissä oleva MV-syöttöjännite? Vaadittu LV-jakelujännite? Tarvitaanko jännitteen säätöä (OLTC) kuormituksen vakautta varten? |
| 3 | Arvioi sivusto ja ympäristö | Sisällä vai ulkona? Ympäristön lämpötila-alue, korkeus, kosteus, saastetaso (suola, pöly, kemikaalit)? Tilan rajoitukset? |
| 4 | Valitse Tuotetyyppi | Paloturvallisuusprioriteetti → Eurooppalainen (kuivatyyppi). Budjettirajoitus / yksinkertainen suojaus → amerikkalainen. Älykäs verkko / automaatio → Eurooppalainen. |
| 5 | Määritä standardit | Tunnista pakolliset standardit projektin lainkäyttöalueelle. Määritä vaaditut sertifiointimerkit (IEC, ANSI, CE, CCC jne.) RFQ:ssa. |
| 6 | Arvioi TCO | Vertaa kokonaiskustannuksia: pääomakustannukset + aktivoidut tyhjäkäyntihäviöt + aktivoidut kuormitushäviöt + ylläpitokustannukset käyttöiän aikana. |
Taulukko 8 — Kuusivaiheinen ala-aseman valintakehys
| Valitse EUROOPPALAINEN TYYPPI, jos… | Valitse AMERICAN TYPE, jos… |
|---|---|
| – Asennus tapahtuu sisätiloissa, kaupunkitiloissa tai asuttujen rakennusten läheisyydessä – Paloturvallisuusmääräykset kieltävät öljytäytteiset laitteet – Älyverkko/SCADA-integraatio vaaditaan – Korkea suojaussyrjintä on määritelty – Minimaalinen huolto on etusijalla – Alue on alttiina korkealle kosteudelle tai syövyttävälle ilmalle –IEC-projektin lainkäyttöalue (Eurooppa, Kiina, Lähi-itä, Afrikka) |
– Hankkeen budjetti on rajallinen – Nopea käyttöönotto on ratkaisevan tärkeää – Sovellus on teollisuus-, esikaupunki- tai maaseudun ulkona – Ylikuormitussieto on tärkeää -Yksinkertainen käyttö yleisten teknikkojen toimesta – Käytössä on silmukkasyöttöinen MV-verkkotopologia –ANSI/IEEE-projektin lainkäyttöalue (Amerikka, osa Aasiaa) |
Taulukko 9 — Pikavalintaopas: Eurooppalainen vs. amerikkalainen tyyppi
Kun lähetät tarjouspyynnön (RFQ) Lugao Powerille tai mille tahansa sähköaseman toimittajalle, seuraavat tekniset tiedot tulee toimittaa tai pyytää:
Lugao Power Co., Ltd.on kiinalainen tehomuuntajien ja laatikkotyyppisten muuntaja-asemien erikoisvalmistaja, joka on keskittynyt yksinomaan sähkönjakelulaitteiden suunnitteluun, suunnitteluun ja toimittamiseen kotimaisille ja kansainvälisille markkinoille. Yrityksen ainutlaatuinen tuotepainotus mahdollistaa teknisen kyvyn ja valmistuslaadun johdonmukaisuuden, jota yleiset sähkölaitteiden toimittajat eivät voi toistaa.
Lugao toimii sekä kansainvälisten sähkömerkkien OEM-kumppanina että suorana tukkutoimittajana EPC-urakoitsijoiden, laitosten ja teollisuuskehittäjien maailmanlaajuisesti. Suora toimitus tehtaalta eliminoi jakelijoiden marginaalit ja varmistaa tasaisen laadun, suoran teknisen pääsyn ja luotettavan toimitussuorituksen asiakkaille.

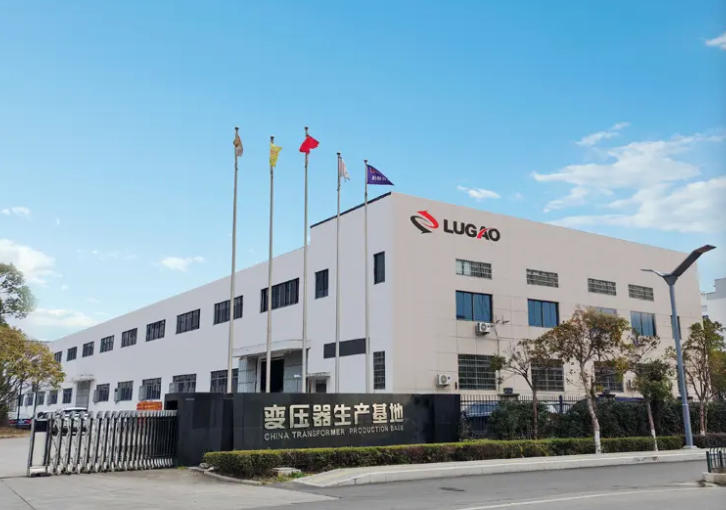

Kuva 3 – Lugao Power Co., Ltd.:n tuotantolaitos
| Tuote | Vaihtoehdot saatavilla | Kapasiteettialue |
|---|---|---|
| Eurooppalainen tyyppilaatikkosähköasema | VCB / SF₆ RMU / LBS + Kuiva- tai öljymuuntaja | 100 kVA – 6 300 kVA |
| American Type Box -sähköasema | Sulake+LBS, silmukkasyöttö, pad-mount, öljyupotettu muuntaja | 75 kVA – 3 750 kVA+ |
| Kuivatyyppinen jakelumuuntaja | SCB-sarja, valuhartsi, F1 paloluokka | 30 kVA – 10 000 kVA |
| Öljyupotettu muuntaja | S11/S13/S15-sarja, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Mukautetut / OEM-sähköasemat | Täysi suunnittelupalvelu, mukautetut mitat ja luokitukset | Projektimäärittelyn mukaan |
Taulukko 10 — Lugao Power -tuoteportfolion yleiskatsaus
| Etu | Kuvaus |
|---|---|
| Erikoistunut painopiste | Jokainen Lugaon suunnitteluresurssi, testauslaitos ja valmistusprosessi on omistettu muuntaja- ja sähköasematuotteille. Asiantuntemuksen laimentumista ei liity toisiinsa liittyvistä tuotelinjoista. |
| Monien standardien noudattaminen | Tuotteet, jotka on sertifioitu IEC-, ANSI/IEEE-, GB-, CE- ja CCC-standardien mukaisesti – mahdollistavat niiden käyttöönoton käytännössä kaikilla projektinkäyttöalueilla maailmanlaajuisesti ilman uudelleensuunnittelua. |
| Custom Engineering | Oma suunnittelutiimi tarjoaa täydellisen räätälöinnin: epätyypilliset jännitteet, epätavalliset kapasiteetit, erityiset kotelomateriaalit, äärimmäiset ilmastosuunnittelut ja älykkään verkkointegraation. |
| Tehdaskohtainen hinnoittelu | Jakelijoiden marginaalien eliminoiminen tarjoaa 15–25 % rakenteellisen kustannusedun verrattuna vastaaviin jakeluverkoston kautta ostettuihin tuotteisiin. |
| Todistettu luotettavuus | Tuotteet on suunniteltu ja validoitu toimimaan jatkuvassa täydessä kuormituksessa, korkeassa kosteudessa, korkeassa lämpötilassa, suolasumussa ja aavikon pölyolosuhteissa. |
| OEM-kumppanuus | Täysi OEM-ominaisuus, mukaan lukien mukautettu nimikilpi, asiakirjat ja pakkaukset kansainvälisille tuotemerkkiasiakkaille, jotka tarvitsevat valkoisen etiketin toimituksen. |
Lugao Power vie laatikkosähköasemia ja tehomuuntajia projekteihin Aasian ja Tyynenmeren alueella, Lähi-idässä, Afrikassa, Euroopassa ja Amerikassa. Yrityksen monistandardinen vaatimustenmukaisuusportfolio ja kokemus kansainvälisestä logistiikasta, tullidokumentaatiosta ja paikallisista laitosten hyväksymisvaatimuksista tekevät siitä luotettavan kumppanin rajat ylittäviin projektitoimituksiin.
Lugao Powerin valmistus- ja suunnittelutoimintoja ohjaa ISO 9001 -periaatteiden mukainen laadunhallintajärjestelmä (QMS), joka kattaa tuotteen koko elinkaaren materiaalihankinnasta toimitukseen ja myynnin jälkeiseen tukeen. QMS sisältää dokumentoidut valvontamenettelyt kaikille kriittisille valmistusprosesseille, toimittajien pätevyydelle, prosessin sisäiselle tarkastukselle, vaatimustenvastaisuuden hallintaan ja kalibroitujen testilaitteiden ylläpitoon.
Jokainen Lugaon laatikkosähköasema käy läpi kattavan rutiinitestiohjelman ennen toimitusta, mukaan lukien:
| Testata | Vakio-/hyväksymiskriteerit |
|---|---|
| MV-dielektrinen (AC-kestävä) | IEC 62271-1 / ANSI C37: Käytetään nimelliseristystasolla 1 minuutin ajan – ei ylivuotoa |
| Pienjännitekestävyys | IEC 61439-1: Sovelletaan nimelliseristystason mukaan – ei ylivuotoa |
| Muuntajan rutiinitestit | IEC 60076-1: Käämivastus, jännitesuhde, oikosulkuimpedanssi, tyhjäkäyntihäviö, kuormitushäviö |
| Eristysvastus | IEC 60076 / IEC 62271 mukaan — resistanssi mitattuna 2 500 V DC:llä; verrattuna tehtaan lähtötasoon |
| Suojareleen toimintatesti | Kaikki suojaustoiminnot testattu releen koordinointiasetuksia vastaan; matka-aika varmistettu |
| Lukitustoimintotesti | Kaikki mekaaniset ja sähköiset lukitukset on tarkistettu estämään virheelliset kytkentäsekvenssit |
| Visuaalinen ja mittainen tarkastus | Kaikki komponentit, tarrat, kaapelimerkinnät ja liitännät on tarkastettu hyväksyttyjä piirustuksia vastaan |
| Öljynäyte (öljyyn upotetut yksiköt) | IEC 60296: Dielektrinen lujuus, kosteuspitoisuus ja happamuus testattu ja sertifioitu |
Taulukko 11 — Rutiinitestiohjelma Lugao Box-ala-asemille
Merkittäviä tilauksia varten tai asiakkaan pyynnöstä Lugao Power järjestää tehdashyväksyntätestauksen (FAT) laitoksessaan. FAT:n aikana asiakkaan insinöörit tai valtuutettu tarkastusagentti voivat todistaa kaikki rutiininomaiset sähkötestit, tarkistaa materiaali- ja komponenttitodistukset, tarkistaa mittojen mukaisuuden, tarkastaa laatuasiakirjat ja vahvistaa tyyppikilven tarkkuuden ennen lähetyksen hyväksymistä. Täydelliset FAT-testiraportit, joissa on testitiedot, kalibrointitietueet ja tarkastajan allekirjoitus, toimitetaan osana toimitusasiakirjapakettia.
