Mikä on öljyupotettavan muuntajan toimintaperiaate?

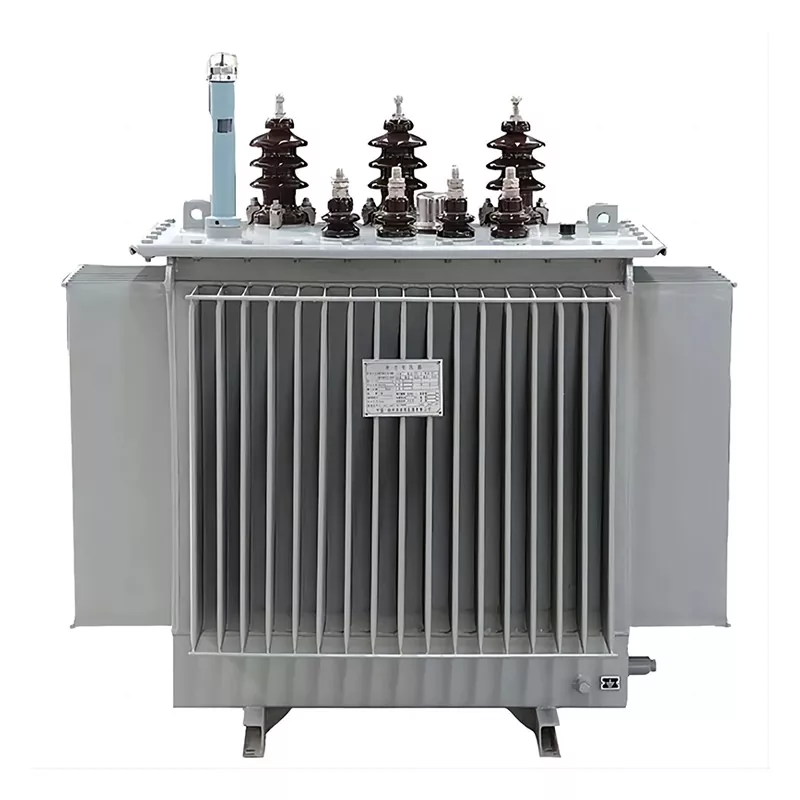

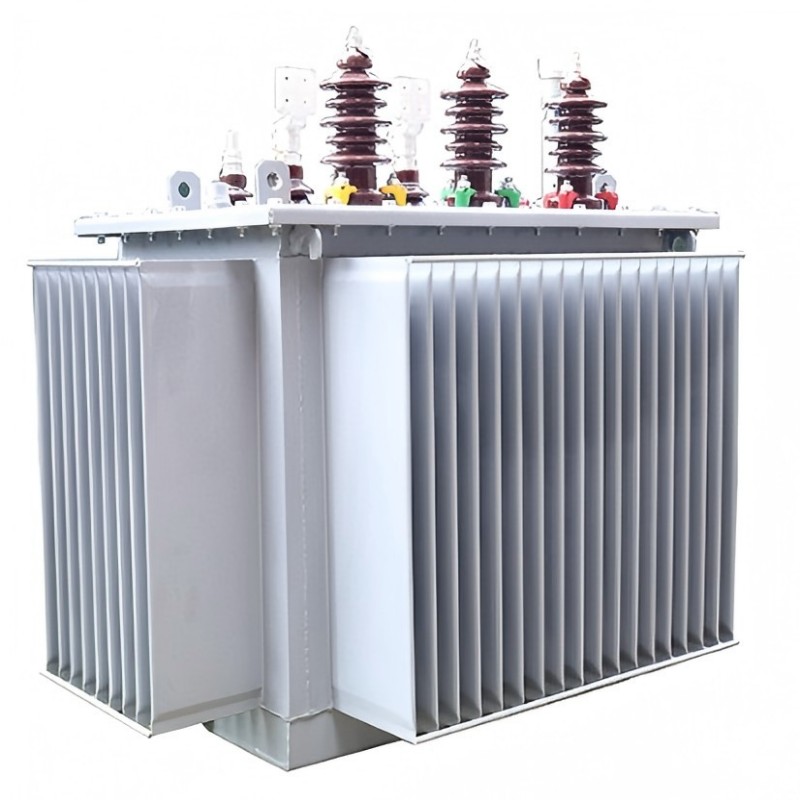

Öljyupotetut muuntajatauttaa sähkönsiirrossa ja jakelussa käsittelemällä verkon jännitteen muuntamista. Toimintaperiaate perustuu Faradayn sähkömagneettisen induktion lakiin. Muuntaja sisältää ensiökäämin, toisiokäämin ja magneettisydämen, joka yhdistää ne. Kun vaihtovirta kulkee ensiökäämin läpi käytön aikana, se luo jatkuvasti muuttuvan magneettikentän ytimeen. Tämä muuttuva kenttä indusoi sitten jännitteen toisiokäämiin. Kahden käämin välinen kierrossuhde ratkaisee, nouseeko vai laskeeko jännite.

Ydin tulee pinotuista piiteräslevyistä. Se muodostaa matalaresistiivisen magneettiradan pyörrevirran ja hystereesihäviöiden vähentämiseksi. Käämijärjestelmässä on ensiö- ja toisiokäämi. Tarkalla käännössuunnittelulla saavutetaan tarvittava jännitemuunnos. Öljysäiliö pitää eristävän öljyn. Sen ulkoinen jäähdytyselementti tehostaa lämmönpoistoaluetta. Suojajärjestelmässä on öljyn paisuntasäiliö, ilmankuivain ja paineenalennuslaite. Nämä osat varmistavat turvallisen käytön erilaisissa olosuhteissa. Räätälöinti toimii erikoissovelluksissa. Se käyttää erikoiskomponentteja tai lisää ja poistaa osia tarpeen mukaan.

Porrasmuuntaja nostaa jännitettä ensiöpuolelta toisiopuolelle. Yleensä toisiokäämissä on enemmän kierroksia kuin ensiökäämissä. Vaihtovirta kulkee ensiökäämin läpi pienemmillä kierroksilla. Se tuottaa vuorottelevan magneettivuon ytimeen. Tämä vuo indusoi korkeamman jännitteen toisiokäämitykseen useammalla kierroksella. Step up -muuntajat sallivat jännitteen nousun. Ne mahdollistavat pitkän matkan voimansiirron.

Asennusmuuntajat sijaitsevat sähköjärjestelmän päässä. Ne saavuttavat jännitteen muuntamisen tarkalla kierrossuhteen suunnittelulla. Ne alentavat jännitettä ensiöpuolelta toisiopuolelle. Toisiokäämissä on vastaavasti vähemmän kierroksia. Ne muuntavat siirtoverkon korkean jännitteen alemmaksi jännitteeksi käyttäjäsovelluksia varten.

Verkkotoiminnan aikanamuuntajapitää vakiotaajuuden vaihtaessaan jännitettä ja virtaa. Lähetysteho pysyy melko vakiona. Kun jännite nousee, virta laskee suhteessa. Päinvastoin tapahtuu, kun jännite laskee. Eristävä öljy haihduttaa lämpöä tehokkaasti. Se suojaa myös sisäosia kosteudelta ja hapettumiselta. Tämä pidentää muuntajan käyttöikää jonkin verran.
