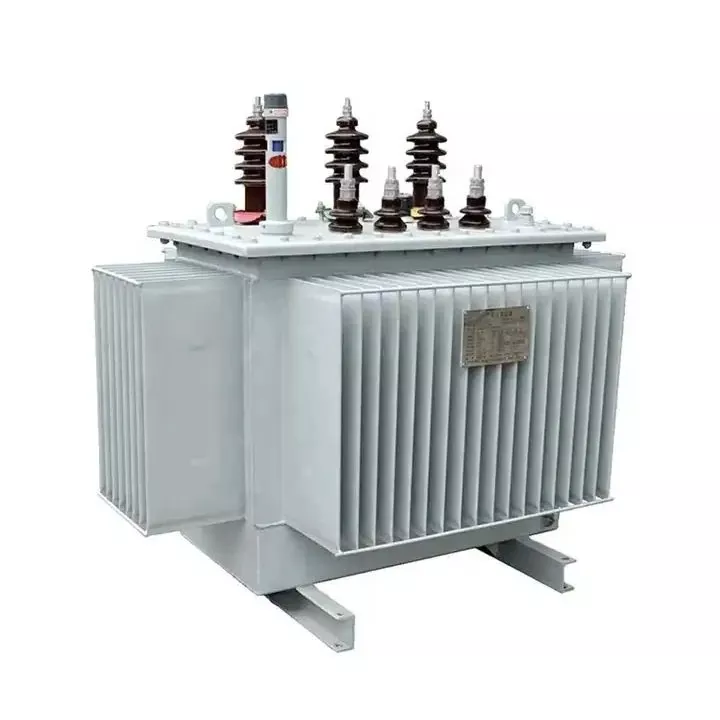

Mikä on öljyupotettu muuntaja?

Ihmiset puhuvat edelleen öljyupotettavista muuntajista sähköjärjestelmissä. Öljyupotettu muuntaja toimii keskeisenä sähkölaitteena. Se käyttää eristävää öljyä sekä jäähdytys- että eristystarkoituksiin. Ydin ja käämit ovat täysin upotettuina tähän öljyyn. Eristysöljy valitaan tähän tehtävään, koska se tarjoaa korkean eristyslujuuden. Sillä on myös suuri ominaislämpökapasiteetti. Tällä asetuksella se siirtää nopeasti lämpöä kuormasta. Tämä puolestaan ​​estää paikallisten ylikuumenemisongelmien aiheuttamia vikoja. Muuntajat käsittelevät jännitetasojen nostamista tai laskemista voimansiirrossa ja jakelussa. Ne auttavat pitämään koko järjestelmän toiminnassa vakaana. Tyypillinen muuntaja sisältää sydämen, käämit, eristysöljyn, öljysäiliön, jäähdytysjärjestelmän ja suojajärjestelmän. Ydin tulee korkealaatuisista kylmävalssatuista piiteräslevyistä. Käämitykset käyttävät hapetonta kuparilankaa.

Öljyupotetut muuntajatmukana useita merkittäviä ominaisuuksia. Käytön aikana eristeöljy siirtää syntyneen lämmön jäähdytysjärjestelmään terminen konvektiolla. Kun kuormitusvirta kulkee käämien läpi, se tuottaa lämpöä. Eristävä öljy imee lämmön heti. Tämä saa öljyn lämpötilan nousemaan ja sen tiheyden laskemaan. Tämän seurauksena muodostuu luonnollinen verenkierto. Jäähdytysjärjestelmä ohjaa sitten lämmön ympäröivään ilmaan.

Öljyympäristö suojaa komponentteja ilmakehän kosteuden ja hapen aiheuttamalta korroosiolta. Säännöllinen huolto toimii tämän suojauksen rinnalla. Yhdessä ne voivat pidentää käyttöikää melkoisesti. Se luo vankan kokoonpanon pitkäaikaista käyttöä varten.

Tämä malli tarjoaa erinomaisen eristyskyvyn yleisesti. Se kestää hyvin suuria jännitteitä.

Öljyupotetut muuntajatsisältää erilaisia ​​jäähdytysmenetelmiä. Yleisiä ovat itsejäähdytetyt, tunnetaan nimellä ONAN. Toinen on ilmajäähdytteinen, nimeltään ONAF. Pakotettu öljyilmajäähdytys menee OFAF:lla. Käyttäjät voivat valita alueellisen ympäristön perusteella, missä se toimii.

Käyttö- ja huoltotoimenpiteet koskevat öljyupotettuja muuntajia. Jatkuvissa käyttöolosuhteissa öljyn ylälämpötilan tulee pysyä alle 85 celsiusasteessa. Suurin sallittu arvo on yleensä noin 90 celsiusastetta. Tämä auttaa välttämään eristyksen nopeutettua ikääntymistä.

Säännöllinen testaus on näille yksiköille välttämätöntä. Tarkista dielektrisyys, kosteuspitoisuus, liuenneet kaasut ja happamuus. Tällaiset testit antavat ennakkovaroituksen mahdollisista vioista.

Muuntajat käsittelevät tilapäisiä ylikuormituksia erityisten ohjeiden mukaisesti. Jatkuva käyttö tyyppikilven arvojen yläpuolella nopeuttaa kuitenkin eristeen vanhenemista.

Rutiinitarkastukset pitävät asiat kurissa. Tarkista holkit säännöllisesti. Puhdista patterit tarpeen mukaan. Varmista, että suojalaitteet toimivat oikein. Varmista, että käämikytkimet toimivat oikein. Korjaa kaikki öljyvuotomerkit välittömästi.
