Sähkönjakeluverkkojen monimutkaistuessa voimalaitokset ja teollisuuslaitokset vaativat laitteita, jotka tarjoavat poikkeuksellisen luotettavuuden, turvallisuuden, kompaktin ja huoltovapaan toiminnan. TheKeskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaiteon noussut johtavaksi ratkaisuksi nykyaikaisiin keskijännitejakelujärjestelmiin erinomaisen eristyskyvyn, ympäristönsuojelun, käyttöturvallisuuden ja pitkän käyttöiän ansiosta.
Lugaon voimatarjoaa edistyneitäKeskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaiteratkaisuja kaupunkien sähköasemille, teollisuuslaitoksille, uusiutuvan energian projekteille, kaupallisiin komplekseihin ja sähkönjakeluverkkoihin. Nämä kompaktit kojeistojärjestelmät auttavat parantamaan virran luotettavuutta ja vähentävät samalla asennustilaa ja ylläpitokustannuksia.
Tässä artikkelissa tutkimme, miten SF6-eristetyt rengaspääyksiköt toimivat, niiden edut, tekniset ominaisuudet, sovellukset, valintakriteerit ja miksi niistä on tullut olennainen osa nykyaikaista sähköinfrastruktuuria.

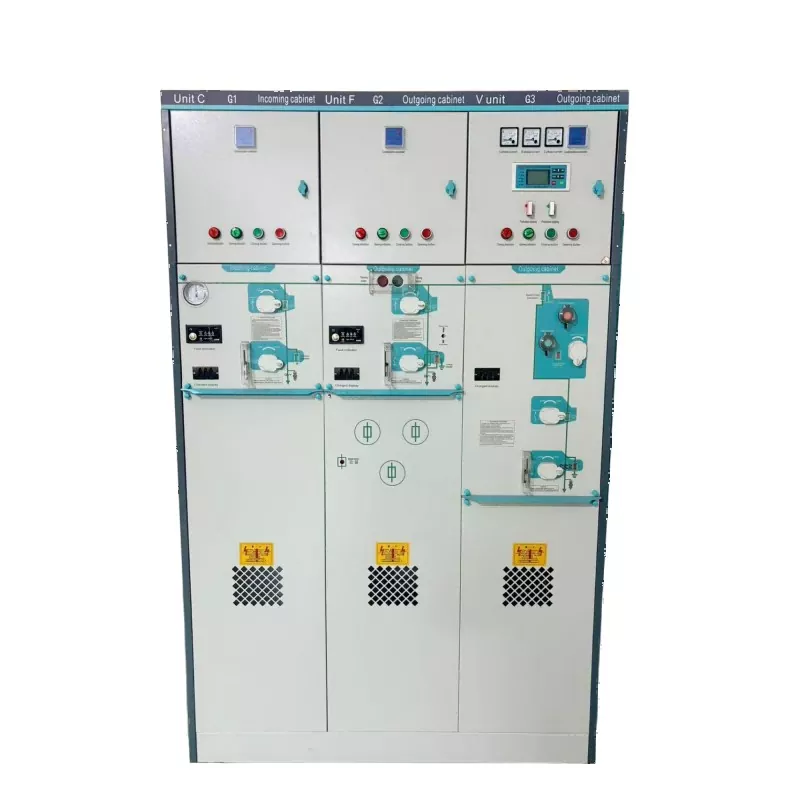

Keskijännitteinen SF6 täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaite on tehtaalla koottu keskijännitejakelulaite, joka on suunniteltu ohjaamaan, suojaamaan ja eristämään turvallisesti sähkönjakeluverkkojen sähköpiirejä.
Järjestelmä käyttää rikkiheksafluoridikaasua (SF6) eristävänä väliaineena ja valokaaren sammutusaineena. Kaikki jännitteiset komponentit on suljettu ruostumattomasta teräksestä valmistettuun säiliöön, joka suojaa sisäisiä laitteita kosteudelta, pölyltä, saastumiselta, suolasuihkulta ja muilta ympäristön epäpuhtauksilta.
Ring Main Unit (RMU) on laajalti käytössä:
Keskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaitejärjestelmät tarjoavat erittäin luotettavan virranjakelun ja vähentävät samalla merkittävästi asennusta.
SF6-eristetyn RMU:n toimintaperiaate pyörii keskeytymättömän virranjakelun ylläpitämisessä ja mahdollistaen samalla vikaeristyksen ja piirien suojauksen.
Normaaleissa käyttöolosuhteissa sähkö virtaa toisiinsa yhdistettyjen syöttöjohtojen kautta, jotka on järjestetty rengaskokoonpanoon. Jos vika ilmenee yhdessä osassa, kytkinlaitteisto voi nopeasti eristää viallisen segmentin ja ylläpitää virransyöttöä koskemattomiin osiin.
Suljetulla SF6-kaasukammiolla on kaksi kriittistä toimintoa:
Tämä rakenne parantaa merkittävästi käyttövarmuutta ja henkilöstön turvallisuutta.
Nykyaikainen täysin eristetty RMU koostuu tyypillisesti useista integroiduista komponenteista:
| Komponentti | Toiminto |
|---|---|
| Load Break -kytkin | Suorittaa kytkentätoimintoja kuormitusolosuhteissa |
| Katkaisija | Tarjoaa vikakatkaisun ja suojauksen |
| SF6 kaasutankki | Tarjoaa eristyksen ja valokaaren sammutuksen |
| Väyläjärjestelmä | Siirtää tehoa osastojen välillä |
| Kaapelilokerot | Yhdistä saapuvat ja lähtevät syöttölaitteet |
| Suojareleet | Tunnista epänormaalit käyttöolosuhteet |
| Maadoituskytkin | Varmistaa turvalliset huoltotoimenpiteet |
| Ohjausyksikkö | Mahdollistaa paikallisen ja etäkäytön |
Yhdessä nämä komponentit luovat kompaktin mutta erittäin tehokkaan keskijännitteen jakeluratkaisun.
Suljettu rakenne estää ympäristön saastumisen vaikuttamasta kriittisiin sähkökomponentteihin. Tämän seurauksena laitteiden suorituskyky pysyy vakaana vaikeissakin käyttöolosuhteissa.
Perinteisiin kojeistojärjestelmiin verrattuna SF6 RMU:t vaativat huomattavasti vähemmän asennustilaa, joten ne sopivat ihanteellisesti tiheästi asutuille kaupunkialueille.
Täysin suljetut jännitteiset osat poistavat tahattomat kosketusriskit ja parantavat käyttäjän turvallisuutta.
Koska kaikki pääkomponentit on suljettu kaasueristetyssä kotelossa, huoltovälit lyhenevät huomattavasti.
SF6-kaasulla on erinomaiset eristysominaisuudet, jotka mahdollistavat kompaktin laitesuunnittelun sähköisestä suorituskyvystä tinkimättä.
Laadukkaat RMU:t voivat toimia luotettavasti yli 30 vuotta oikeissa olosuhteissa.
Suljettu säiliörakenne suojaa laitteita tehokkaasti:
Vaikka tekniset tiedot vaihtelevat projektin vaatimusten mukaan, seuraava taulukko esittää yleisiä parametreja, joita löytyy nykyaikaisista SF6 Ring -pääyksiköistä.
| Parametri | Tyypillinen arvo |
|---|---|
| Nimellisjännite | 12kV / 24kV / 36kV |
| Nimellistaajuus | 50Hz / 60Hz |
| Nimellisvirta | 630A - 1250A |
| Oikosulku katkaisuvirta | 20kA - 31,5kA |
| Eristys Medium | SF6 kaasu |
| Suojaustaso | IP67 tai korkeampi |
| Mekaaninen käyttöikä | 5 000 - 10 000 operaatiota |
| Käyttölämpötila | -40°C - +55°C |
Keskijännitteisen SF6 täysin eristetyn sähkörenkaan pääyksikön kompaktin kytkinlaitteen monipuolisuus tekee siitä sopivan useille teollisuudenaloille.
Kunnalliset voimalaitokset luottavat RMU:ihin parantaakseen verkon luotettavuutta ja minimoiden samalla maankäytön.
Tuotantolaitokset vaativat vakaata sähkönjakoa tuotannon keskeytysten estämiseksi.
Aurinkovoimapuistot ja tuulivoimalat käyttävät RMU:ita tuotantoresurssien yhdistämiseen keskijänniteverkkoihin.
Ostoskeskukset, toimistotornit ja monikäyttöiset kohteet hyötyvät kompakteista kojeistoasennuksista.
Rautatiet, lentokentät, satamat ja metrojärjestelmät vaativat erittäin luotettavan keskijännitteen sähkönjakelun.
Tehtäväkriittiset tilat ovat riippuvaisia keskeytymättömästä tehonsiirrosta, joten RMU:t ovat ihanteellinen valinta.
| Ominaisuus | SF6 RMU | Ilmaeristetty kytkinlaite |
|---|---|---|
| Asennustila | Erittäin kompakti | Suuri jalanjälki |
| Ympäristön kestävyys | Erinomainen | Kohtalainen |
| Huoltotaajuus | Matala | Korkeampi |
| Käyttöturvallisuus | Korkea | Kohtalainen |
| Luotettavuus | Erinomainen | Hyvä |
| Elinajanodote | 30+ vuotta | 20-25 vuotta |
| Soveltuvuus ankariin ympäristöihin | Erinomaista | Rajoitettu |
Projekteissa, joissa luotettavuus, turvallisuus ja tilan optimointi ovat prioriteetteja, SF6-eristetyt RMU:t tarjoavat usein ylivoimaista pitkän aikavälin arvoa.
Oikean kojeistokokoonpanon valinta edellyttää useiden tärkeiden tekijöiden arviointia.
Valitse jakeluverkon käyttöjännitettä vastaava järjestelmä.
Varmista, että RMU pystyy käsittelemään sekä nykyisen kysynnän että tulevan kuormituksen kasvun.
Varmista, että oikosulkuluokitukset vastaavat paikallisia vaatimuksia.
Arvioi kosteus, lämpötila, korkeus ja saastetasot.
Harkitse etävalvontaa ja älykkään verkon integrointivaatimuksia.
Varmista tulevaisuuden asennus valitsemalla modulaariset kokoonpanot, jos mahdollista.
Globaali sähköinfrastruktuurisektori kehittyy nopeasti kohti älykkäämpiä ja kestävämpiä jakeluverkkoja.
Nousevia trendejä ovat mm.
Valmistajat, kuten Lugao Power, jatkavat investointejaan innovatiivisiin kojeistotekniikoihin tukeakseen seuraavan sukupolven sähköjärjestelmiä maailmanlaajuisesti.
SF6 Ring -pääyksikkö on suunniteltu jakamaan, ohjaamaan ja suojaamaan turvallisesti keskijännitteisiä sähköverkkoja varmistaen samalla luotettavan virran jatkuvuuden.
SF6 kaasu tarjoaa erinomaisen eristyslujuuden ja valokaaren sammutusominaisuudet, mikä mahdollistaa kompaktien ja erittäin luotettavien kytkinlaitteiden suunnittelun.
Laadukkaat RMU:t kestävät usein yli 30 vuotta, kun ne on asennettu ja käytetty oikein.
Kyllä. Niiden tiivis rakenne tekee niistä erittäin kestäviä säälle, kosteudelle, pölylle ja saasteille.
Täysin. Nykyaikaiset RMU:t tukevat etävalvontaa, automaatiota, viestintäprotokollia ja älykkäitä verkonhallintatoimintoja.
Kunnallislaitokset, teollisuuslaitokset, uusiutuvan energian projektit, liikennejärjestelmät, liikerakennukset ja datakeskukset hyödyntävät laajasti näitä kojeistoratkaisuja.
Luotettavan, kompaktin ja huoltotehokkaan sähköinfrastruktuurin kasvava kysyntä ohjaa edelleen laitteiden käyttöönottoaKeskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaite. Sen täysin tiivis rakenne, erinomainen eristyskyky, käyttöturvallisuus ja soveltuvuus erilaisiin sovelluksiin tekevät siitä yhden tehokkaimmista ratkaisuista nykyaikaisiin keskijänniteverkkoihin.
Käytetäänpä niitä sähköasemissa, teollisuuslaitoksissa, uusiutuvan energian projekteissa, kaupallisissa kehityshankkeissa tai älyverkkosovelluksissa, nämä edistyneet RMU:t auttavat parantamaan järjestelmän luotettavuutta ja vähentävät samalla elinkaarikustannuksia ja asennustilan tarvetta.
Etsitkö luotettavaa keskijännitteistä SF6 täysin eristettyä tiivistettyä sähkörengasta pääyksikön kompaktia kytkinlaitteistoa seuraavaan projektiisi?Insinööritiimi osoitteessaLugaon voimaon valmis auttamaan sinua valitsemaan ihanteellisen kokoonpanon jännitetason, verkkovaatimusten, ympäristöolosuhteiden ja tulevien laajennussuunnitelmiesi perusteella.Ota yhteyttätänään keskustellaksesi projektitarpeistasi, saada asiantuntevaa teknistä ohjausta ja hankkia räätälöity ratkaisu, joka tarjoaa pitkän aikavälin suorituskykyä, turvallisuutta ja lisäarvoa.
