Keskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaite

Valmistajana ja toimittajana Kiinassa tarjoamme tukkukauppiaille räätälöityjä keskijännitteisiä SF6 täysin eristettyjä tiivistettyjä sähkörengaspääyksiköitä, kompakteja kytkinlaitteita korkealaatuisina, mutta edulliseen hintaan. Ring-pääyksikön kojeisto on suunniteltu luotettavaan keskijännitteisen sähkönjakoon 12kV, 24kV ja 36kV sähköverkoissa. Siinä on täysin suljettu ruostumattomasta teräksestä valmistettu kotelo, joka on täytetty SF6-kaasulla, mikä varmistaa erinomaisen eristyksen, valokaaren sammutuksen ja vahvan pölyn-, kosteuden- ja ankaran ympäristön kestävyyden. Sen kompakti, modulaarinen rakenne säästää asennustilaa ja tukee joustavaa konfigurointia kuormakytkimien tai tyhjiökatkaisijoiden avulla.

Lähetä kysely

Tuotteen Kuvaus

Keskijännitteisen SF6:n täysin eristetty tiivistetty sähkörengaspääyksikön kompakti kytkinlaite on valmistanut Lugao; olemme yksi Kiinan johtavista valmistajista ja toimittajista. The Ring-pääyksikkö Kompakti kytkinlaiteon kompakti kaasueristetty sähkönjakelulaite, joka on suunniteltu 12kV, 24kV ja 36kV keskijänniteverkkoihin. Se integroi kuormakytkimet, alipainekatkaisijat, maadoituskytkimet ja virtakiskot täysin suljetun ruostumattomasta teräksestä valmistettuun säiliöön, joka on täytetty SF6-eristekaasulla.

Tämä tiivis rakenne eristää kaikki korkeajännitteiset komponentit ulkoisesta ympäristöstä ja suojaa laitteita pölyltä, kosteudelta, kondensaatiolta ja syövyttäviltä aineilta. Suunnitteli ja valmistaaLugao, kojeisto tarjoaa turvallisia, luotettavia ja tilaa säästäviä ratkaisuja nykyaikaisiin sähkönjakelujärjestelmiin.

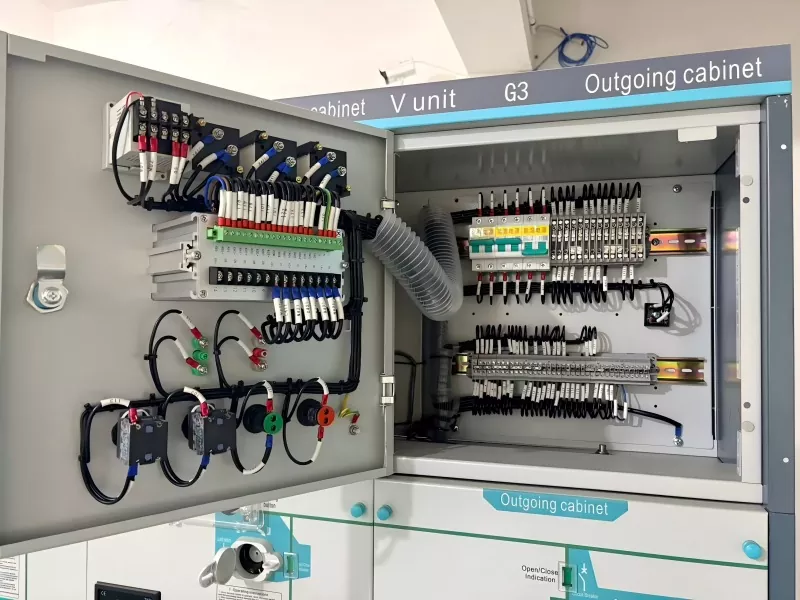

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear

Tärkeimmät tekniset parametrit

Ei.	Tuote	Yksikkö	C/F-yksikkö				V-yksikkö
Ei.	Tuote	Yksikkö	Kuorman katkaisukytkin				Katkaisija
1	Nimellisjännite	kV	12	24	36	12		24	36
2	Nimellisvirta	A	630-1250A
3	Nimellistaajuus	Hz	50/60
4	1min Tehotaajuuden kestojännite	kV	42	55	85	42		55	85
5	Salamaimpulssin kestojännite	kV	75	125/150	170/185	75		125/150	170/185
6	Nimellinen siirtovirta	A	1700
7	Nimelliskuormituspiirin muodostava virta	A	630-1250
8	Nimelliskaapelin (linjan) latauskatkosvirta	A	50&10
9	Nimellinen oikosulkuvirta (huippu)	kA	20	20	20	25/31.5		25/31.5	25/31.5
10	Nimellinen oikosulkuvirta (huippu)	kA	63	63	63	63		63	63
11	Lyhyt aika (2 s) kestää virtaa, kuormakytkin	kA	25/20	25/20	25/20	25/31.5		25/31.5	25/31.5
12	Nimelliskestovirta (huippu)	kA	63	63	63	63		63	63
13	Mekanismin elämä	kertaa	3000
14	Suojaustaso		Muokattava
15	Mitat (LSK)	mm	12kV		24kV			36kV
15	Mitat (LSK)	mm	3257511336 (+350)		4007511336 (+350)			4508852200

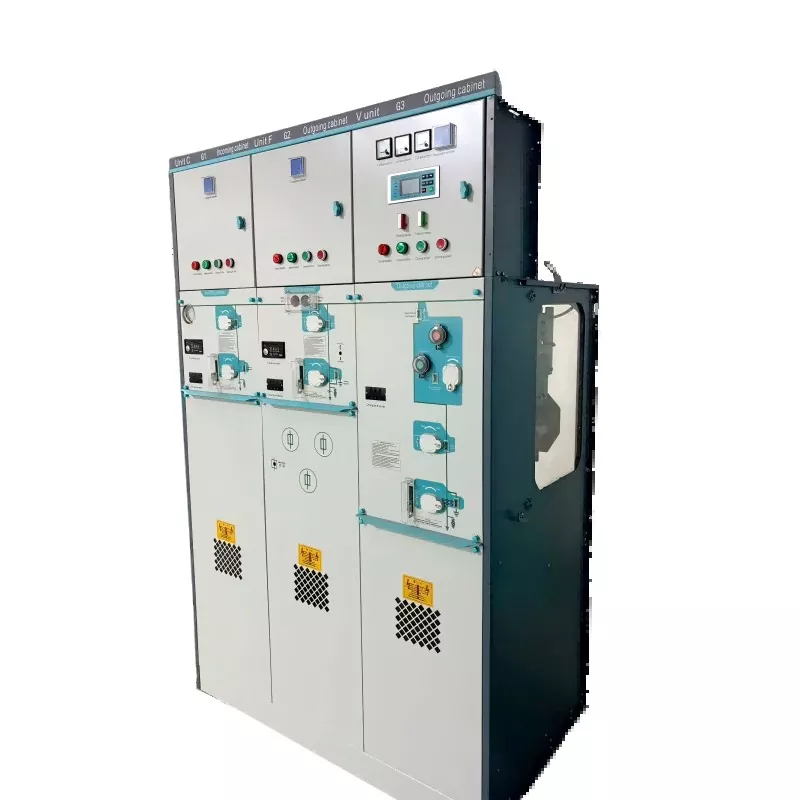

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear

Tärkeimmät ominaisuudet ja edut

Täysin eristetty ja tiivistetty rakenne

TheKeskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaitekäyttää laserhitsattua ruostumattomasta teräksestä valmistettua säiliötä, joka on täytetty SF6-kaasulla.
Kaikki jännitteiset komponentit on suljettu kotelon sisällä, jotta ne eivät altistu ulkoisille ympäristöolosuhteille.
Tarjoaa erinomaisen eristyskyvyn ja korkean suojausluokan.

Kompakti ja tilaa säästävä muotoilu

Kompakti modulaarinen rakenne vähentää merkittävästi asennustilaa.
Ihanteellinen pienikokoisille sähköasemille, maanalaisille jakelujärjestelmille ja rajoitettuihin tiloihin.
Joustava moduulikokoonpano tukee erilaisia jakelusovelluksia.

Huoltovapaa toiminta

Täysin tiivistetty rakenne eliminoi suurjännitekomponenttien rutiinihuollon.
SF6-kaasua ei tarvitse täydentää suunnitellun käyttöiän aikana.
Takaa luotettavan ja pitkäkestoisen toiminnan ankarissakin olosuhteissa.

Korkea turvallisuus ja luotettavuus

Varustettu mekaanisilla lukitusjärjestelmillä väärinkäytösten estämiseksi.
Sisäinen kaarisuoja ja paineenalennuskanava parantavat käyttöturvallisuutta.
Metallikoteloitu rakenne takaa vakaan suorituskyvyn vaativissa asennuksissa.

Sovellukset

TheKeskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaiteon laajalti käytössä nykyaikaisissa sähkönjakeluverkoissa, joissa luotettavuus ja kompakti muotoilu ovat tärkeitä.

Kaupunkien ja maaseudun sähkönjakeluverkot
Kompaktit ja maanalaiset sähköasemat
Teollisuuslaitokset ja tuotantolaitokset
Liikerakennukset ja asuinyhteisöt
Rautatie- ja liikennevoimajärjestelmät
Kaivos- ja infrastruktuurihankkeet
Rannikko- ja ankarat ympäristöasennukset

Tuotteen ominaisuudet

Modulaariset toiminnalliset yksiköt

C-moduuli:Kuormakytkinyksikkö, jota käytetään kaapelin ja muuntajan kytkemiseen.
F-moduuli:Kuormakytkin sulakeyhdistelmällä muuntajan suojaamiseksi.
V-moduuli:Tyhjiökatkaisijayksikkö, joka soveltuu toistuviin kytkentätoimintoihin.
D-moduuli:Suora kaapeliliitäntä kytkemättömille syöttölaitteille.
M-moduuli:Mittausyksikkö jännite- ja virtamuuntajilla.

Joustava laajennusmahdollisuus

Keskijännite SF6 Täysin eristetty suljettu sähkörengas pääyksikkö Kompakti kytkinlaite tukee modulaarista laajennusta kaasueristeisten väyläliittimien kautta.
Mahdollistaa uusien toiminnallisten moduulien helpon lisäämisen projektin vaatimusten mukaan.

Luotettava rakennesuunnittelu

Laserhitsattu ruostumattomasta teräksestä valmistettu kaasusäiliö korkeaan kestävyyteen.
Tarkkailuikkuna kytkimen asennon selkeää valvontaa varten.
Suunniteltu pitkäaikaiseen käyttöön vaativissa ympäristöissä.

FAQ

1. Mitä jännitetasoja tämä rengaspääyksikkö tukee?

TheKeskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaiteon suunniteltu keskijännitejärjestelmiin, mukaan lukien 12kV, 24kV ja 36kV sähkönjakeluverkot.

2. Mitä konfigurointivaihtoehtoja on saatavilla?

Tämä kojeisto tukee modulaarisia konfiguraatioita, kuten kuormakytkinyksiköitä (C), sulakesuojayksiköitä (F), tyhjiökatkaisinmoduuleja (V), suorakaapeliliitäntämoduuleja (D) ja mittausmoduuleja (M).

3. Voidaanko rengaspääyksikköä laajentaa asennuksen jälkeen?

Kyllä. Lisämoduuleja voidaan liittää kaasueristetyillä kiskoliittimillä, mikä mahdollistaa joustavan järjestelmän laajentamisen jakeluverkon kasvaessa.

4. Mitä turvavarusteita sisältyy?

Järjestelmä sisältää mekaaniset lukitukset, maadoituskytkimet, sisäiset valokaarisuojat ja paineenalennuskanavat turvallisen toiminnan varmistamiseksi.

5. Kuinka pitkä on tyypillinen käyttöikä?

Suljetulla ruostumattomasta teräksestä valmistetun säiliön ja SF6-kaasueristyksen ansiosta laite on suunniteltu pitkäaikaiseen käyttöön, jonka käyttöikä on jopa 30 vuotta normaaleissa käyttöolosuhteissa.

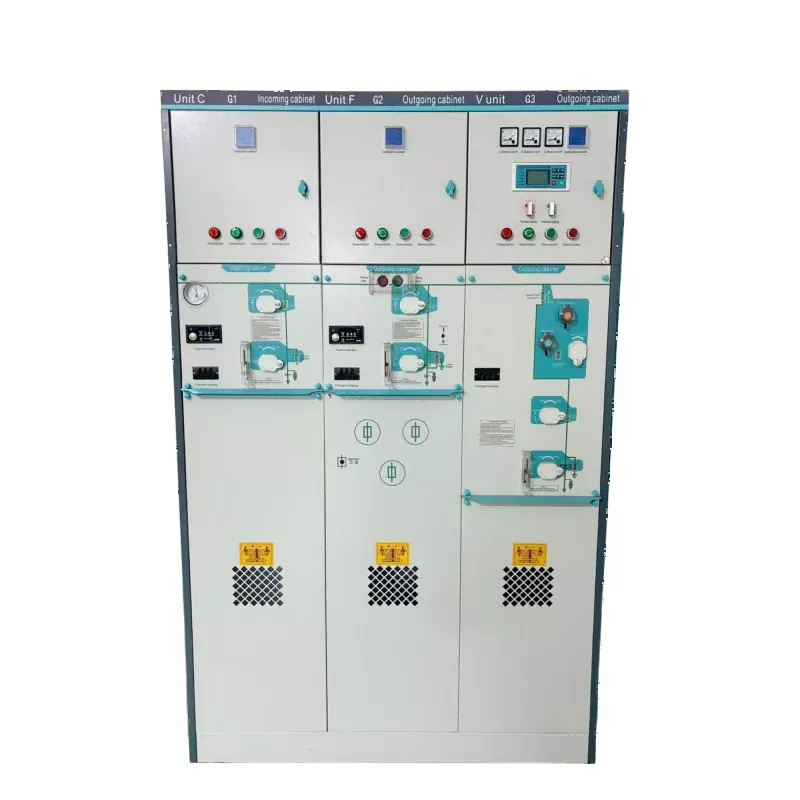

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear
