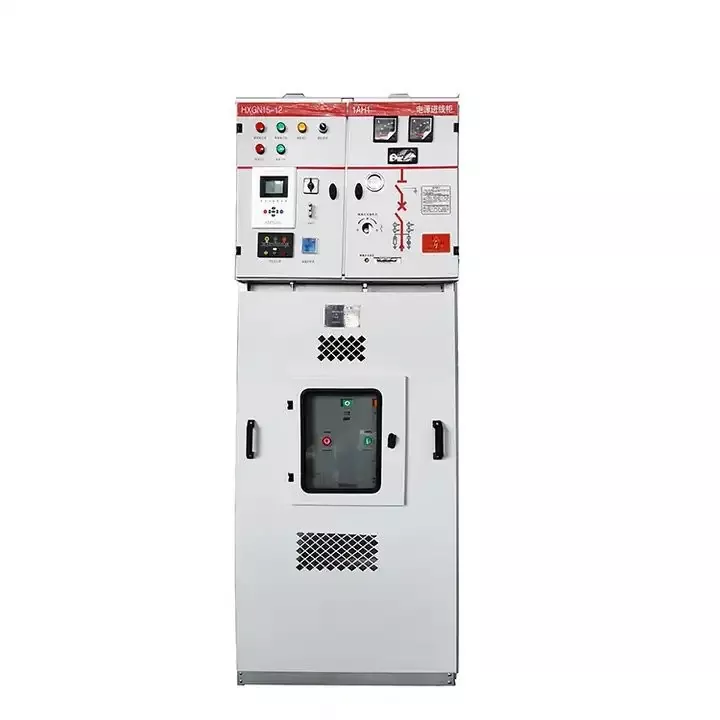

12KV Sf6 High Voltage Ring -pääyksikön kytkinlaite

Valmistajana ja toimittajana Kiinassa tarjoamme räätälöityjä 12KV Sf6 High Voltage Ring -pääyksikön kytkinlaitteita korkealaatuisina, mutta halvalla tukkukauppiaille. TheKorkeajännite RMUsiinä on metallikoteloitu kaappi, jolla on erittäin korkea suojausluokka, joka estää tehokkaasti ulkoisen kosteuden pääsyn kaappiin ja pidentää siten komponenttien käyttöikää. Kokonaisrakenne on kiinteä, mikä tekee siitä kätevän käyttäjille ja minimoi toistuvan huollon tarpeen. Kaappi koostuu useista osista, mukaan lukien virtakiskotila ja tiivistetty lokero päävirtakiskolle, instrumenttiosasto releiden asennusta varten ja lopuksi kaapeliosasto, joka vastaa tulo- ja lähtökaapeleiden kytkemisestä. Sinetöity osasto on varustettu kytkimillä toimintoihin, kuten liitäntään ja eristykseen, mikä tekee siitä käyttäjäystävällisen.

12KV Sf6 High Voltage Ring -pääyksikön kytkinlaite käyttää rikkiheksafluoridia eristykseen, sillä se on suhteellisen yksinkertainen rakenne ja korkea kustannustehokkuus. Kaapin sisällä olevat komponentit voidaan valita todellisten tarpeiden mukaan ja kaapit voidaan yhdistää monipiiriseksi rengasverkkojärjestelmäksi. Kokonaistilavuus on suhteellisen pieni, joten se sopii teollisuuspuistoihin, kaupallisiin komplekseihin ja muihin alueisiin.

Parametri

Toimintaympäristö

1. Normaali käyttölämpötila-alue on -40°C - +55°C. Jos lämpötila ylittää tämän alueen, räätälöimisestä on keskusteltava LUGAO:n kanssa.

2. Normaalin suhteellisen kosteuden tulee olla alle 95 %.

3. Vakiokäyttökorkeus on alle 4 000 metriä.

4. Asennuksen aikana kaappia ei saa kallistaa; se tulee asettaa pystysuoraan ja pohja vaakatasoon.

5. Kojeistoa ei saa upottaa veteen pitkiksi ajoiksi.

6. Pidä poissa alueista, joissa on kemiallisen kaasun korroosion tai räjähdysvaaraa.

Ominaisuudet

Yksikön kotelo, ovet ja yläkammio läpikäyvät tarkan ruiskupinnoitteen, joka varmistaa kestävän, tasaisen suojapinnan, joka suojaa ympäristön korroosiolta ja mekaaniselta kulumiselta. Kaikissa kaapeissa on ensisijainen maadoituskisko, joka on suunniteltu mahdollistamaan turvallinen maadoitus lähellä kaapin rakennekehystä. Metalliosat - mukaan lukien maadoituskytkimet ja lukitusmekanismit - on liimattu huolellisesti maadoituskiskoon, kun taas kuparipunosliitoksia käytetään ruuvikiinnitetyissä liitoksissa sähkön jatkuvuuden ja vikavirran häviämisen varmistamiseksi.

Sisäisen ylipaineen ja valokaaren aiheuttamien riskien vähentämiseksi kaapin takarakenteeseen on strategisesti integroitu paineenalennuspaneeli, joka on suunniteltu säätelemään turvallisesti kaasun purkamista harvinaisissa vikatilanteissa. Ylempi virtakiskotila on kiinnitetty turvaruuveilla, jotka mahdollistavat helpon ulkoisen pääsyn virtakiskoliitäntöihin asennuksen tai huollon aikana. Ylempi apulaitteiden kammio tarjoaa monipuoliset konfigurointivaihtoehdot, joihin mahtuu riviliittimet, ohjausmoduulit ja muut komponentit. Nostamalla tätä alaosastoa suunnittelu optimoi tilan releen suojausjärjestelmille, mikä parantaa toiminnan tehokkuutta.

Erityisesti kuorman katkaisijassa ja maadoituskytkimessä on modulaarinen lukitusmekanismi, kun taas maadoituskytkimessä ja ovessa on positiivinen lukitusjärjestelmä. Automaattinen lukitustoiminto saavutetaan määritellyllä toimintajaksolla – oven sulkeminen, maadoituskytkimen kytkeminen ja kuorman katkaisijan aktivoiminen. Tämä peräkkäinen logiikka minimoi toimintavirheet, estää luvattoman käytön reaaliaikaisen toiminnan aikana ja vahvistaa järjestelmän yleisiä turvallisuusprotokollia varmistaen tiukkojen teollisuusturvastandardien noudattamisen.
