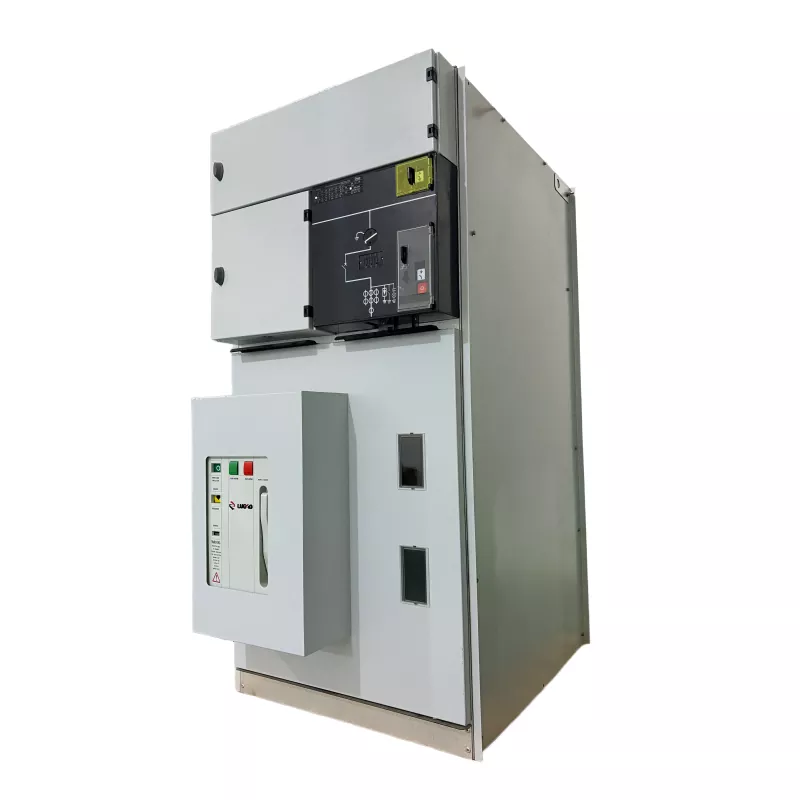

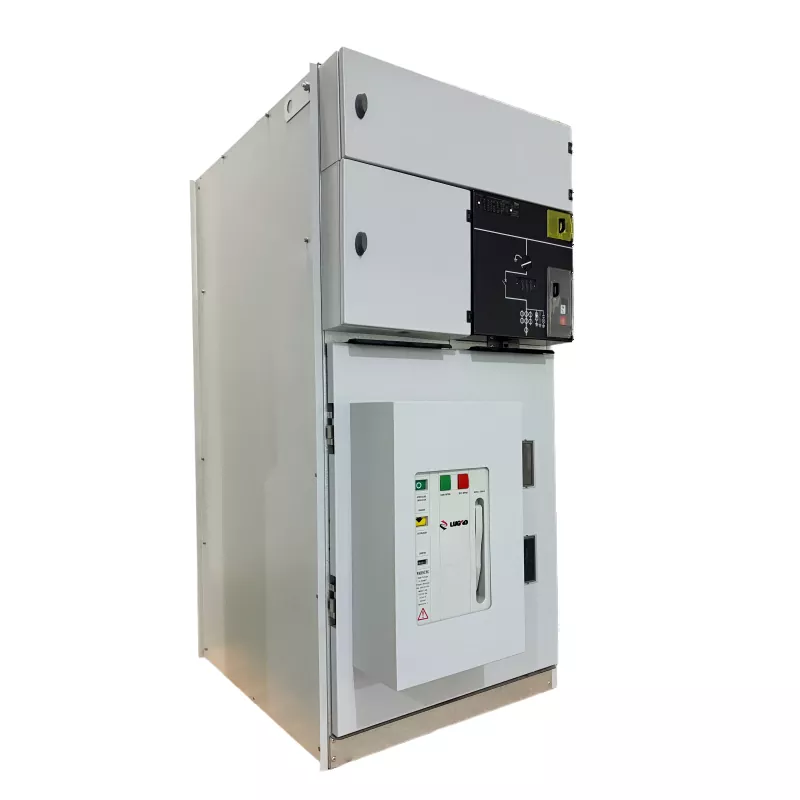

Sisätilojen kaasueristeinen rengaspääyksikön kytkinpaneeli VCB:llä

Ammattimaisena valmistajana haluamme tarjota sinulle korkealaatuisen sisäkaasueristetyn rengaspääyksikön kytkinpaneelin VCB:llä. Se on kompakti keskijännitejakelulaite, joka on suunniteltu luotettavaan tehonsäätöön, suojaukseen ja kytkentöihin nykyaikaisissa sähköverkoissa. Se integroi tyhjiökatkaisijatekniikan (VCB) kaasueristeiseen kojeistorakenteeseen, mikä tarjoaa turvallisen ja tehokkaan toiminnan sisäympäristöissä.

Tämän tyyppinenrengaspääyksikkö (RMU)Sitä käytetään laajalti keskijännitteisissä sähkönjakelujärjestelmissä sähköpiirien liittämiseen, suojaamiseen ja eristämiseen. Suljetulla kaasueristeellä ja tyhjiön keskeytystekniikalla varustettu sisäkaasueristetty rengaspääyksikön kytkinpaneeli VCB:llä tarjoaa erinomaisen valokaaren sammutuskyvyn, vahvan eristyskyvyn ja vähäiset huoltovaatimukset.

Tärkeimmät tekniset parametrit

Ei.	Tuote		Yksikkö	Parametrit
1	Nimellisjännite		kV	12	24	36	40.5
2	Nimellisvirta		A	630/1250
3	Nimellistaajuus		Hz	50/60
4	1 minuutin tehotaajuuden kestojännite	Kokonaisarvo	kV	42	55	80	95
		Break Point		48	65	95	110
5	Salamaimpulssin kestojännite	Kokonaisarvo	kV	75	125/150	170	95
		Break Point		85	150/160	185	215
6	Nimellinen lyhytkestoinen kestovirta	Päävirtapiiri	kA	25/2s
		Maadoituspiiri		25/2s
7	Nimellishuippukestovirta		kA	63			50
8	Nimellinen siirtovirta		A	1300-1700
9	Nimelliskuorma Sulkeutumiskatkovirta		A	630
10	Nimelliskaapelin latauskatkosvirta		A	50/10
11	Kuormittamaton muuntajan katkaisuvirta		A	20
12	Kaapelin latausmaavika katkaisuvirta		A	100			80
13	Nimellinen oikosulkuvirta		kA	20
14	Nimellinen oikosulkusulkuvirta		kA	63			50
15	Suojausluokka			IP3X
16	Latauskytkimen käyttöikä		Aika	5000
17	Maadoituskytkimen käyttöikä		Aika	5000

Tekniset tiedot

Tärkeimmät sähköparametrit

• Nimellisjännite: 12kV / 24kV / 36kV
• Nimellistaajuus: 50Hz / 60Hz
• Nimellisvirta: 630A – 1250A
• Oikosulkusuojausvirta: Jopa 25 kA
• Tehon taajuuden kestojännite: ≥ 42kV
• Salamaimpulssin kestojännite: ≥ 75kV

Rakenteelliset ominaisuudet

• Kaasueristetty kompakti kojeistorakenne
• Integroitu tyhjiökatkaisin (VCB)
• Täysin suljettu säiliörakenne korkeaan luotettavuuteen
• Modulaarinen kokoonpano joustavaan virranjakoon
• Soveltuu sisäasennukseen

Sovellukset

TheSisätilojen kaasueristeinen rengaspääyksikön kytkinpaneeli VCB:lläSitä käytetään laajalti keskijännitejakeluverkoissa, joissa tarvitaan luotettavaa kytkentää ja suojausta.

• Kaupunkien sähkönjakeluverkot
• Teollisuuden virtalähdejärjestelmät
• Liikerakennukset ja asuinyhteisöt
• Rautatie- ja liikenneinfrastruktuuri
• Kaivos- ja metallurgiateollisuus
• Sähkönsiirto- ja jakeluprojektit
• Uusiutuvan energian verkkoliitännät

Tärkeimmät ominaisuudet

• Suljettu tyhjiökatkaisijasuunnittelu– TheSisätilojen kaasueristeinen rengaspääyksikön kytkinpaneeli VCB:lläkäyttää kiinteästi suljettua tyhjiökatkaisijaa, joka on asennettu ruostumattomasta teräksestä valmistettuun kaasukammioon. Tämä rakenne eliminoi valokaaren pääpiiristä ja varmistaa pitkän sähköisen käyttöiän korkealla eristysluotettavuudella.
• Täysin tiivistetty ja huoltovapaa rakenne– Kaikki korkeajännitekomponentit, kuten virtakiskot, katkaisimet, VCB:t ja virtamuuntajat, on suljettu tiiviiseen kaasusäiliöön, mikä suojaa niitä pölyltä, kosteudelta ja ulkoiselta saastumiselta.
• Kompakti rakenne– Integroitu rakenne vähentää merkittävästi asennustilaa, mikä tekee siitä ihanteellisen sisäsähköasemille, esivalmistetuille sähköasemille ja projekteille, joissa sähkötila on rajoitettu.
• Korkea käyttöturvallisuus– Varustettu viiden varteenotettavalla mekaanisella lukitusjärjestelmällä ja suunnatulla paineenalennuskanavalla väärinkäytösten estämiseksi ja järjestelmän turvallisen toiminnan varmistamiseksi.
• Smart Distribution -yhteensopivuus– Varatut rajapinnat sähkökäyttöön ja automaatioon mahdollistavat helpon integroinnin nykyaikaisiin älykkäisiin sähkönjakeluverkkoihin, joita tukevat Lugaon tiukka laadunvalvonta ja luotettavat valmistusstandardit.

Miksi valita Lugao

• Ammattimainen valmistaja – Lugaon voimaon erikoistunut suur- ja keskijännitevoimansiirto- ja jakelulaitteisiin.

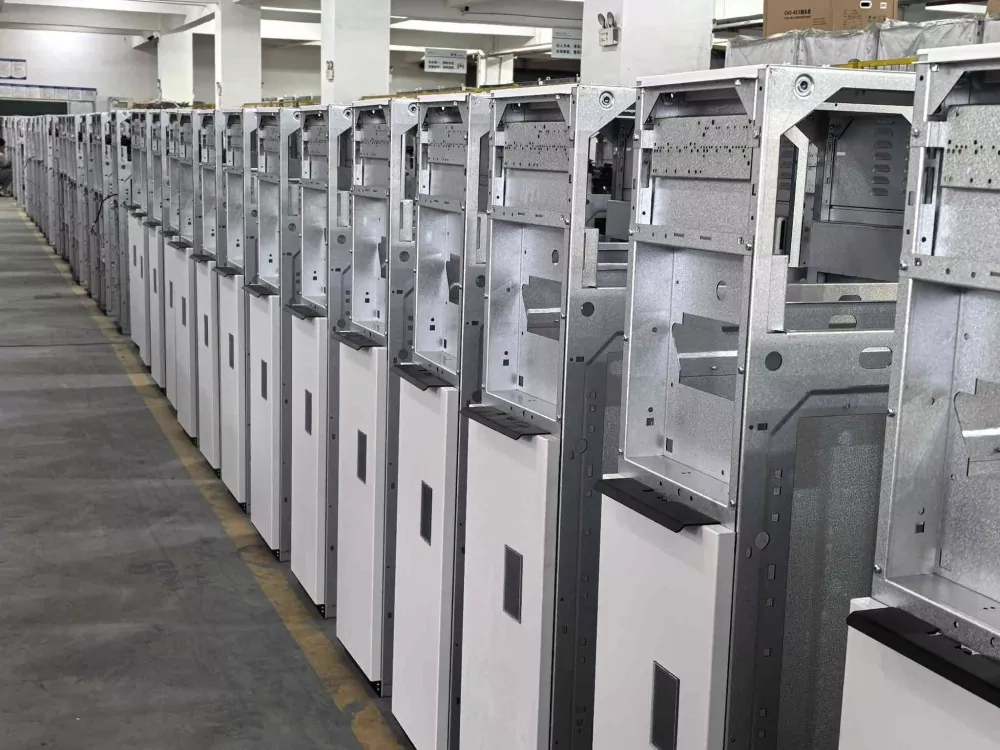

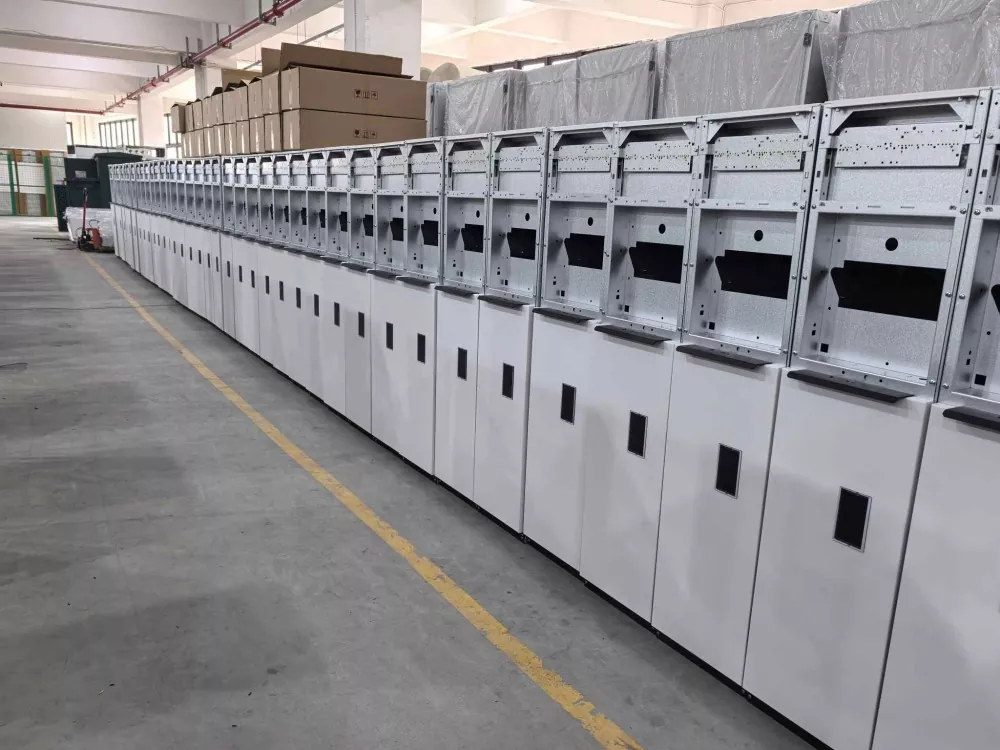

• Edistyksellinen tuotantotekniikka– Tarkat valmistusprosessit ja kattavat testausjärjestelmät varmistavat tuotteiden luotettavuuden.
• Tiukka laadunvalvonta– Sisätilojen kaasueristetty rengaspääyksikön kytkinpaneeli VCB:llä täyttää kansainväliset standardit, mukaan lukienISO9001-, SGS-, CCC- ja CE-sertifikaatit.
• Alan kokemus– Vuosien kokemus kuivatyyppisistä muuntajista, öljy-uppomuuntajista ja sähkönjakelulaitteista.
• Globaali sovellus– Lugaon ratkaisuja käytetään laajasti sähköverkoissa, teollisuudessa, liikenteessä ja infrastruktuuriprojekteissa maailmanlaajuisesti.
• Tekninen tuki– Ammattitaitoinen palvelutiimi tarjoaa teknistä ohjausta ja pitkäaikaista tukea globaaleille asiakkaille.

FAQ

1. Mikä on VCB:llä varustetun sisäkaasueristetyn rengaspääyksikön kytkinpaneelin päätoiminto?

TheSisätilojen kaasueristeinen rengaspääyksikön kytkinpaneeli VCB:lläon suunniteltu keskijännitteisille sähkönjakelujärjestelmille. Se tarjoaa luotettavan kytkennän, suojauksen ja sähköpiirien eristämisen varmistaen vakaan virransyötön ja turvallisen toiminnan kaupunkiverkoissa, teollisuuslaitoksissa ja sähköasemissa.

2. Mitä etuja on tyhjiökatkaisijan (VCB) käytöstä RMU:ssa?

Tyhjiökatkaisija tarjoaa erinomaisen valokaaren sammutuskyvyn, pitkän sähköisen käyttöiän ja vähäiset huoltovaatimukset. Integroituna kaasueristettyyn RMU-rakenteeseen se parantaa kytkentävarmuutta, käyttöturvallisuutta ja laitteiden yleistä kestävyyttä.

3. Mihin Lugao Indoor Gas Insulated Ring -pääyksikön kytkinpaneeli VCB:llä on yleensä asennettu?

Sitä asennetaan laajalti sisätiloihin sähkönjakeluympäristöissä, kuten pienikokoisissa sähköasemissa, teollisuuslaitoksissa, kaupallisissa rakennuksissa, asuinyhteisöissä, rautateillä ja uusiutuvan energian jakelujärjestelmissä, joissa vaaditaan tilatehokkuutta ja korkeaa luotettavuutta.

4. Miksi valita kaasueristetyksi LugaoRMU kojeisto?

Lugao tarjoaa luotettavia sähkönjakelulaitteita, joita tukevat edistynyt valmistustekniikka, tiukka laadunvalvonta ja kansainväliset sertifikaatit, mukaan lukien ISO9001, SGS, CCC ja CE. Vahvalla muuntajien ja teholaitteiden asiantuntemuksella Lugao tarjoaa vakaan suorituskyvyn, pitkän käyttöiän ja ammattimaisen teknisen tuen maailmanlaajuisille sähköinfrastruktuuriprojekteille.
