Koska joku, joka on viettänyt yli kaksi vuosikymmentä sähkönjakelualalla, olen nähnyt, että tekniikat tulevat ja menevät. Mutta yksi kysymys, joka minulta kysytään jatkuvasti, etenkin niiden infrastruktuurinsa nykyaikaistamista, onMikä tarkalleen muodostaa aBOx-tyyppisen muuntajan sähköasemaTämä ei ole vain akateeminen uteliaisuus; Se on käytännöllinen kysymys johtajilta ja insinööriltä, jotka tarvitsevat luotettavia, kompakteja voimaratkaisuja. Tänään haluan vetää verhon takaisin. Unohda kuivat, tekniset käsikirjat. Puhutaan tämän tekniikan ihmeestä ja siitä, miksi sen komponenttien ymmärtäminen on kriittistä toiminnan tehokkuuden ja turvallisuuden kannalta.
Mikä on laatikkotyyppisen muuntajan sähköaseman ydinfunktio
Ennen kuin sukellamme komponentteihin, on välttämätöntä ymmärtää, mitä tämä järjestelmä on suunniteltu saavuttamaan. Kahdenkymmenen vuoden aikanaLugao -voima, Olen oppinut, että tuotteen arvo määrittelee sen ratkaiseman ongelman perusteella. Joten mikä on ydinfunktio

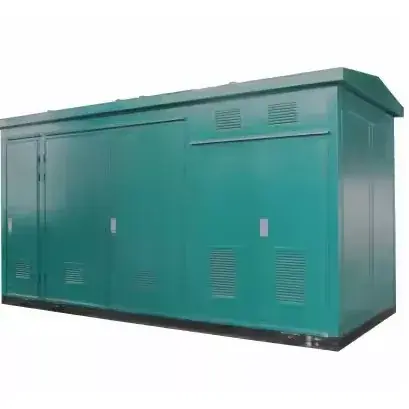

A Laatikkotyyppinen muuntaja-asemaon täysin suljettu, kompakti ulkona tehon jakeluyksikkö. Sen ensisijainen tehtävä on poistua korkeajännitteisestä sähköstä pääverkosta alempaan jännitteeseen, joka voidaan jakaa turvallisesti kaupalliseen, teolliseen tai asuinkäyttöön. Ajattele sitä itsenäisenä voimakeskuksena, joka ottaa raakaa, korkeajännitettä energiaa ja tuottaa puhdistettua, käyttökelpoista voimaa. "Laatikko" ei ole vain metallikuori; Se on huolellisesti suunniteltu ympäristö, joka suojaa arkaluontoisia laitteita säältä, korroosiolta, peukaloilta ja muilta toimintavaaroilta. Tämä integroitu lähestymistapa on miksi niin monet asiakkaammeLugao -voimaValitse se perinteisen, tilaa vievän sähköaseman rakenteessa.
Mitkä ovat avainkomponentit kotelon sisällä
Täältä pääsemme asian ytimeen. Kun avaat oven yhdelle nykyaikaisestaLugao -voimasähköasemat, löydät siististi järjestetyn, integroidun järjestelmän. Se ei ole osien sekoitus; Se on sinfonia komponenteista, jotka työskentelevät harmoniassa. Yleisimpien kokoonpanojen perusteella tässä on neuvottelemattomia ydinelementtejä.
KorkeajännitekytkinlaiteTämä on saapuvan korkeajännitevoiman lähtökohta. Se on vastuussa piirin ohjauksesta ja suojauksesta, jossa on komponentit, kuten katkaisijat, kuormituskytkimet ja sulakkeet. Sen keskeinen tehtävä on eristää ja suojata loput järjestelmää tulevan linjan vikoilta.
JakelumuuntajaOperaation todellinen sydän. Tämä komponentti suorittaa todellisen jännitteen askel alaspäin. Olipa se öljy- tai kuivatyyppistä, sen tehokkuus ja luotettavuus vaikuttavat suoraan koko järjestelmän suorituskykyyn. MeissäLugao -voimaKäytä vain korkeimman luokan ytimiä ja käämiä, jotta energian menetys on vähäinen.
Matalan jännitteen kytkinlaiteKun muuntaja on tehnyt työnsä, tämä yksikkö vie vasta askeleen alaspäin ja jakaa sen erilaisiin lähteviin syöttöpiireihin. Se sisältää ilmakatkaisijat (ACB), valettujen kotelon katkaisijat (MCCB) ja valvontalaitteet alavirran verkon suojaamiseksi.
Power -kaapelit ja väilökysiviin järjestelmäNämä ovat valtimoita ja suoneita, jotka yhdistävät kaiken. Korkealaatuiset, oikein kokoiset kaapelit ja kupari- tai alumiinipartit ovat kriittisiä tehokkaan tehon virtauksen ja lämmönhallinnan kannalta. Alemmat komponentit ovat tässä yleinen vikakohta, jonka näemme vanhemmissa järjestelmissä.
Valvonta- ja suojajärjestelmäKoko aivojenLaatikkotyyppinen muuntaja-asema. Tähän sisältyy releen suojauslaitteet, mittarit ja usein SCADA (valvontaohjaus ja tiedonkeruu) -rajapinta etävalvontaa ja hallintaa varten. Se varmistaa, että kaikki kulkee sujuvasti ja turvallisesti, laukaisee hälytykset tai sammutukset, jos parametrit ylitetään.
Kotelo- ja apujärjestelmätTämä on enemmän kuin vain laatikko. Se on vankka, säänkestävä ja usein palonkestävä kuori, joka on valmistettu korroosiokestävästä teräksestä tai komposiittimateriaalista. Siinä on kriittisiä apujärjestelmiä, kuten ilmanvaihto, valaistus ja turvallisuuslukitukset.
Antaaksesi sinulle selkeämmän kuvan, tässä on taulukko, jossa hahmotellaan ensisijainen toiminto ja avainspesifikaatio jokaiselle ydinkomponentille, joka perustuu tyypilliseenLugao -voimaTarjoukset.
| Komponentti | Ensisijainen toiminta | Avainparametriesimerkki |
|---|---|---|
| Korkeajännitekytkinlaitteet | Saapuvan korkeajännitepiirin ohjaamiseksi ja suojaamiseksi. | Nimellisjännite: 12 kV / 24 kV |
| Jakelumuuntaja | Astua korkea jännite alas käytettävään matalajännitteeseen. | Kapasiteettialue: 500 kV - 2500 kV |
| Matalan jännitteen kytkinlaitteet | Exblict Down -jännitepiirien levittäminen ja suojaaminen. | Arvioitu virta: jopa 4000A |
| Valvonta- ja suojausjärjestelmä | Operatiivisten parametrien seuraaminen ja turvallisuusvasteiden automatisointi. | Suojausluokka: IP54 pöly- ja vedenkestävyydelle |
Kuinka tekniset tiedot vaikuttavat projektin suorituskykyyn
En voi stressata tätä tarpeeksi: Paholainen on yksityiskohdissa. Olen kuullut hankkeista, joissa pelkästään hintalappuun keskittyminen johti kalliisiin erimielisyyksiin laitteiden teknisten ja projektin todellisten tarpeiden välillä. Hajotetaan, kuinka näiden parametrien tulisi vaikuttaa päätökseen.
Mitä muuntajan kapasiteettia ja jännitesuhdetta todella tarvitset
Tämä on perustavanlaatuisin kysymys. Muuntajan kapasiteetti (KVA) määrittää kuinka paljon sähkökuormitustasiLaatikkotyyppinen muuntaja-asemapystyy käsittelemään. Alamittainen yksikkö ylikuumenee ja epäonnistuu ennenaikaisesti, kun taas ylimitoitettu on pääoman tuhlausta ja toimii tehottomasti alhaisissa kuormituksissa. Jännitesuhteen (esim. 11 kV/0,4 kV) on vastattava paikallisen ruudukon saapuvan tarjonnan ja laitoksen vaadittavan jakelujännitteen. Yksityiskohtainen kuormitusanalyysi ei ole ehdotus; Se on välttämättömyys.
Miksi sinun pitäisi välittää IP -suojausluokituksesta
Ingress Protection (IP) -luokitus, kuten IP54 tai IP55, kertoo, kuinka hyvin kotelo tiivistää pölyn ja kosteuden. Olen nähnyt sähköasemat asennettuna rannikkoalueille, joilla alhainen IP -luokitus johti nopeaan korroosioon ja vakioihin sähkövikoihin. Jos sivustosi on pölyinen, kostea tai altistunut sateelle, kotelon ja sisäisten komponenttien korkea IP-luokitus ei ole neuvoteltavissa pitkäaikaisen luotettavuuden kannalta.
Mitkä ovat sivustosi kriittiset mitat ja paino
A: n kompakti luonneLaatikkotyyppinen muuntaja-asemaon merkittävä etu, mutta sinun on vahvistettava fyysinen jalanjälki ja paino. Voiko valmistettu säätiötuki Se on riittävä pääsy toimitukseen ja asennukseen Nämä ovat käytännöllisiä kysymyksiä, joissa autamme asiakkaitammeLugao -voimaVastaus ennen myyntivaiheen aikana kalliiden yllätyksien välttämiseksi toimituspäivänä.
Erilaisten ratkaisujen skaalautuvuuden vertaamiseksi tässä on tässä yhteisen sarjan spesifikaatiotaulukkoLugao -voima.
| Mallisarja | Muuntajan kapasiteettialue | Tyypilliset mitat (LXWXH) | Ensisijainen sovellus |
|---|---|---|---|
| LGP-BT-Compact | 500 kVa - 1000 kVa | 3600mm x 2200mm x 2400mm | Pienet kaupalliset kompleksit, asuinalueet |
| LGP-BT-standardi | 1000 kVa - 2000 kVa | 4500mm x 2600mm x 2600mm | Keskikokoiset teollisuuskasvit, suuret ostoskeskukset |
| LGP-BT-korkea | 2000 KVA - 2500 kVA | 5500mm x 2800mm x 2800mm | Raskas teollisuus, suuret infrastruktuurihankkeet |
Mitkä ovat yleisimmät laatikkotyyppiset muuntajan sähköaseman UKK: t
Päivittäisessä työssäni kuulen samat älykkäät, koettavat kysymykset uudestaan ja uudestaan. Saanen käsitellä kolmea yleisintä täällä, vetäen kahden vuosikymmenen kokemukseni.
Mikä on laatikkotyyppisen muuntajan sähköaseman tyypillinen elinikä
Tämä riippuu voimakkaasti komponenttien, toimintaympäristön ja ylläpito -ohjelman laadusta. Hyvin rakennettu yksikkö hyvämaineiselta valmistajaltaLugao -voima, joka toimii tavanomaisessa ympäristössä ja perushuollon kanssa, voi luotettavasti kestää 20-25 vuotta. Korkeampien materiaalien käyttäminen, kuten ruostumattomasta teräksestä valmistetut kotelot syövyttäviin ympäristöihin, voi laajentaa tätä edelleen.
Kuinka ylläpito eroaa perinteisestä sähköasemasta
Tämä on keskeinen etu. A: n kompakti ja integroitu muotoiluLaatikkotyyppinen muuntaja-asemaOikeastaan yksinkertaistaa huoltoa. Koska kaikki komponentit on sijoitettu yhteen ja suunniteltu toimimaan järjestelmänä, rutiinitarkastukset ovat nopeampia. Eri rakenteiden välillä ei tarvitse liikkua. Se vaatii kuitenkin teknikkoja, jotka on koulutettu erityisesti tämän integroidun laitteen suhteen. Tarjoamme kattavan dokumentoinnin ja koulutuksen jokaisen kanssaLugao -voimaYksikkö varmistaa, että tiimisi on valmis.
Voidaanko se räätälöidä erityisiin projektitarpeisiin
Täysin. Vaikka meillä on vakiomallit, modernin todellinen voimaLaatikkotyyppinen muuntaja-asemaon sen joustavuudessa. Olen valvonnut mukautuksia kaikesta erityisen laajuisista ovista erityisistä pääsyvaatimuksista ja erityisistä jäähdytysjärjestelmistä äärimmäisen ilmastojen suhteen integroiduihin palonsammutusjärjestelmiin ja edistyneisiin etävalvontarajapintoihin. Tärkeintä on kumppani valmistajan kanssa, jolla on tekninen kyky saada se tapahtumaan.
Oletko valmis määrittämään projektisi oikeat komponentit
Valitsemalla aLaatikkotyyppinen muuntaja-asemaon enemmän kuin vain tuotteen ostaminen; Se sijoittaa valtainfrastruktuurisi sydämeen seuraavien kahden vuosikymmenen ajan. Sen komponenttien tekniset tiedot eivät ole vain sivun numeroita - ne ovat suorat tekijät projektisi käyttöajan, turvallisuuden ja omistajuuden kokonaiskustannusten suhteen. Yli kaksikymmentä vuotta, joukkueLugao -voimaon opastanut sinua kaltaisia ammattilaisia näiden kriittisten päätösten kautta tarjoamalla paitsi laitteita, myös kumppanuutta, joka perustuu syvään tekniseen asiantuntemukseen ja sitoutumiseen pitkäaikaiseen menestykseen.
Älä jätä voiman luotettavuutta sattumalta.Ota yhteyttätänäänIlmaisen, ei-räjähdyksen kuulemisen saamiseksi. Anna asiantuntijamme auttaa sinua analysoimaan kuormitusvaatimuksesi, sivustoolosuhteet ja toimintatavoitteet täydellisen määrittämiseksiLaatikkotyyppinen muuntaja-asemayksilöllisille tarpeisiisi. Käy verkkosivustollamme tai soita meille suoraan aloittaaksesi keskustelun.
