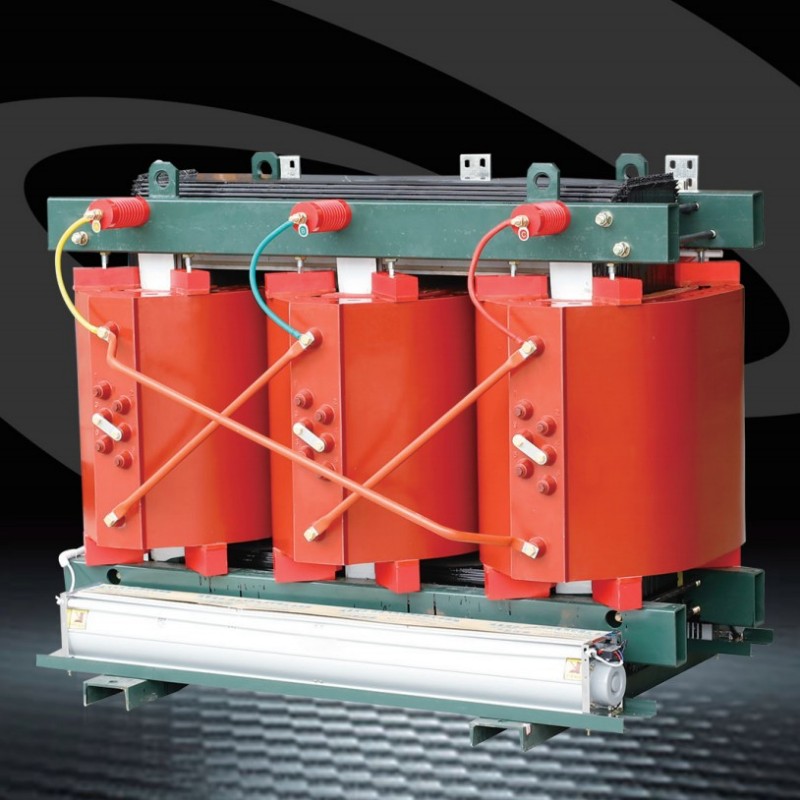

Kattava opas SC (B) 13-20-10KV valettu hartsi-kuivatyyppiset muuntajat

Toisin kuin perinteinenöljy-, SC (B) 13-20-10KV valettu hartsi-kuivatyyppinen muuntaja hyödyntää epoksihartsin valueknologiaa uudelleensuorituskykystandardien määrittelemiseksi, mikä tekee siitä välttämättömän valinnan kriittiseen infrastruktuuriin ja kaupunkialueisiin.

Tarkempi katsaus malliin: SC (B) 13-20-10KV

Ennen kuin tutkitaan sen ominaisuuksia, dekoodaamme mallin nimi:

S: edustaa kolmivaiheista muuntajaa ("S" tarkoittaa "kolmivaiheista" kiinaksi).

C: Osoittaa valettu hartsin eristys, avaintekniikka, joka varmistaa paloturvallisuuden ja kestävyyden.

(B): Merkitsee matalajännitekalvolla olevan kelan, suunnitteluvalinnan, joka ratkaisee yleiset ongelmat perinteisissä langan haavoissa olevissa kelaissa.

13: Suunnittelun sarjanumero, joka heijastaa edistyneitä tekniikan iteraatioita parantamiseksi.

: Nimelliskapasiteetti vaihtelee 50 kVa: sta 3150 kVa: iin.

20-10KV: Korkeajännitteisen sivujännitetaso.

Mitkä ovat SC (B) 13-20-10KV: n valettujen hartsien kuivatyyppisten muuntajien käyttöolosuhteet?

● Asennuskorkeus: enintään 1000 m merenpinnan yläpuolella;

● Virtalähteenjänniteaaltomuoto: samanlainen kuin siniaalto;

● Monivaiheisen virtalähteenjännitteen symmetria: Monivaiheiseen muuntajaan kytkettyjen virtalähteenjännitteiden tulisi olla suunnilleen symmetrisiä;

● Ympäristön lämpötila: Ilman enimmäislämpötila +40 ° C; Suurin päivittäinen keskilämpötila +30 ° C; Vuotuinen enimmäislämpötila +20 ° C; Ilman lämpötilan vähimmäislämpötila -25 ° C (sovellettavissa sisämuuntajille).

Mikä tekee valettuista hartsin kuivatyyppisistä muuntajista erikoista?

● ydin

1. Ydin on rakennettu kylmän rullatuista piiteräksistä, joissa on korkea magneettinen läpäisevyys, erinomainen viljasuunta ja 45 ° täysin kaltevat askelostot. Ydin käyttää erityistä neliöputken vetolevyrakennetta, jonka ytimen jalat on sidottu eristävällä teipillä. Ydinpinta on päällystetty erityisellä hartsilla kosteuden ja ruosteen estämiseksi, mikä vähentää tehokkaasti kuormitushäviöitä, kuormitusvirtaa ja ydinmelua.

2.vaittoinen, liekinlämpöinen ja pilaantumaton, se voidaan asentaa suoraan kuormakeskukseen.

3.Mainationvaplad, helppo asentaa ja alhaiset käyttökustannukset.

4. Korkea kosteusvastus mahdollistaa normaalin toiminnan 100% kosteudessa ja se voidaan laittaa takaisin seisokin jälkeen ilman kuivumista.

5. pienet häviöt, matala osittainen purkaus, alhainen melu ja voimakas lämmön hajoaminen ovat kaikki taattuja. Se on varustettu kattavalla lämpötilan suojausjärjestelmällä, se tarjoaa luotettavan varmuuden turvalliselle muuntajan toiminnalle. Korkea luotettavuus. Jotoimenpiteisten tuotteiden operatiivisten tutkimusten perusteella tuotteen luotettavuusindikaattorit ovat saavuttaneet kansainväliset ammatilliset standardit.

● Foliokela

Matalajännitekävelissä hyödynnetään yhtä kappaletta kuparikalvoa yhdessä luokan F käännöseristyksen kanssa, haavoittaa omistettua matalan jännitteen kalvokävelykonetta. Foliokelot käsittelevät tehokkaasti suuria oikosulkujännityksiä, ampeerien käännöksen epätasapainoa, huonoa lämmön hajoamista, käämitysheliksin kulmavirheitä ja epävakaa manuaalista hitsauslaatua, joka liittyy matalan jännitteisiin, korkean viran johdolaattuihin tuotteisiin. Yrityksemme käyttää myös hartsikantaa ja kovetusta kosteuden ja tahrankestävän viimeistelyn luomiseen.

● Lämpötilanhallintalaite

Muuntaja käyttää BWDK -sarjan signaalilämpömittaria. Lämpötila-anturi on upotettu matalan jännitteen kelan yläosaan, havaitsemalla ja näyttämällä automaattisesti kunkin kolmen vaiheen käyttö kosteustason. Siinä on myös ylikuormitushälytys- ja kompastustoiminnot.

● Jännitteen muuntaminen

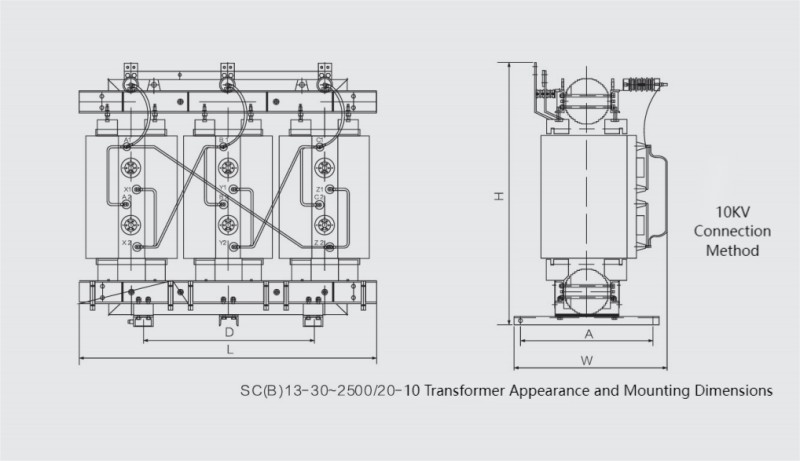

Liitin sallii jännitteen muuntamisen 10 kV: n ja 20 kV: n välillä eri paikoissa täyttäen vastaavasti 10 kV: n ja 20 kV: n järjestelmien vaatimukset.

Kuka tarvitsee tätä muuntajaa?

Turvallisuus ei ole neuvoteltavissa sähköjärjestelmissä, etenkin korkean riskin tai asutuilla alueilla. SC (B) 13-20-10KV -muuntaja on rakennettu erinomaiseksi tässä suhteessa, ja ominaisuudet, jotka koskevat palovaaroja, kosteutta ja operatiivista vakautta. Palonkestävä, pilaantumaton toiminta-epoksihartsi, muuntajan eristysmateriaali, on luonnostaan ​​liekin lopullista. Se ei vapauta myrkyllisiä kaasuja, kun ne altistetaan korkeille lämpötiloille ja kestää lyhytaikaisen ylikuumenemisen ilman tulta. Tämä tekee muuntajasta ihanteellisen paloherkkiin paikkoihin, kuten:

● Maanalaiset tilat: metro, kaivokset ja tunnelit.

● Julkiset rakennukset: koulut, sairaalat ja kaupalliset keskukset.

● Kriittiset tilat: Voimalaitokset, öljykentät ja korkean kerrostalot.

Toisin kuinöljy-, Vuotojen maaperän tai veden saastumisen riski ei ole moderneilla ympäristöstandardeilla.

Tekniset eritelmät: Suorituksen takana olevat numerot

Katsotaanpa sen tärkeimpiä teknisiä parametreja muuntajan monipuolisuuden ymmärtämiseksi:
